康文托特GT280林业抓具驱动装置结构

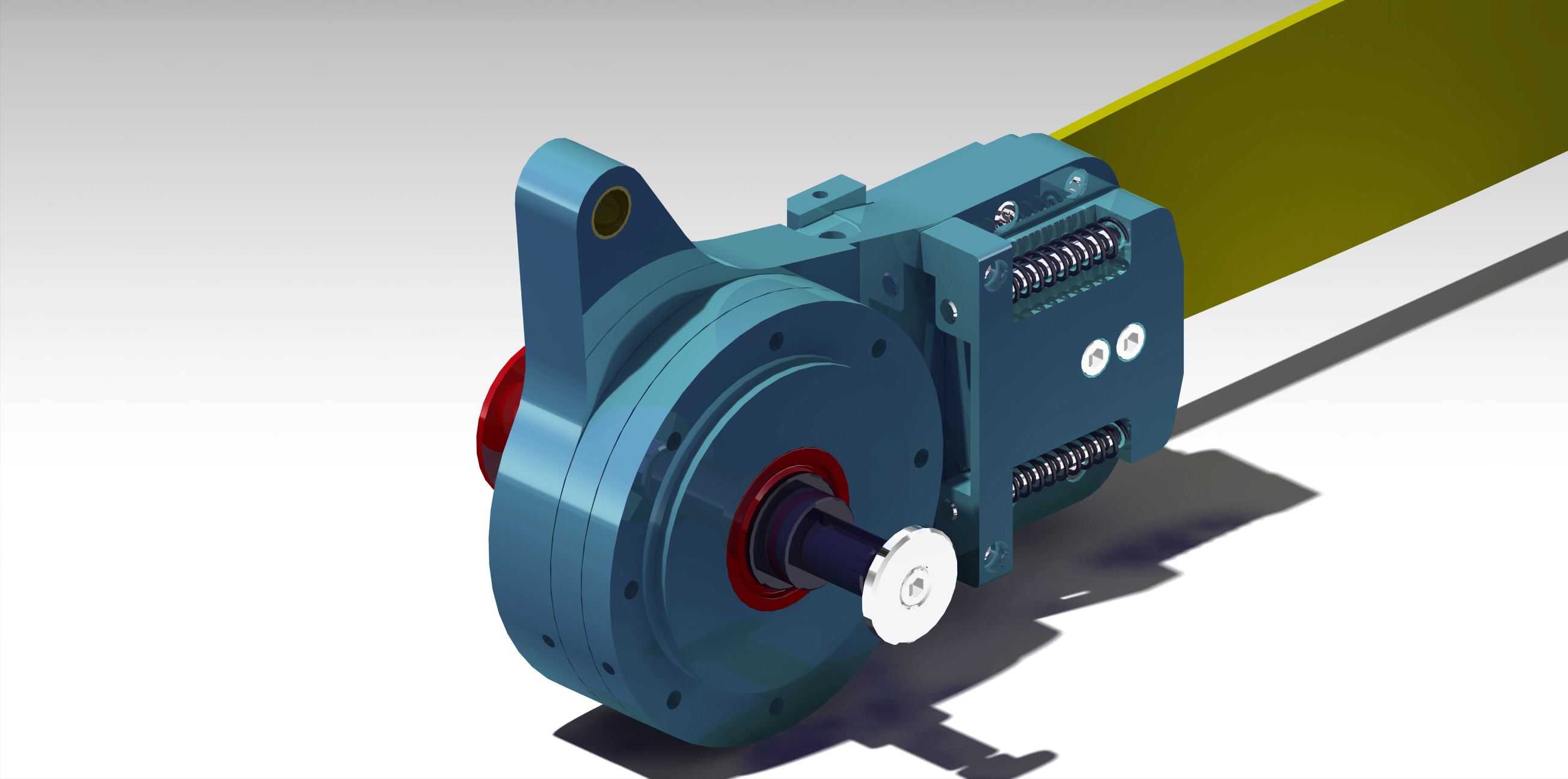

　　这套驱动结构主要配套林业采伐作业中的抓具设备使用，适配林间原木抓取、装卸、转运环节的动力输出需求，在山地林场、木材加工厂原木堆垛、木材转运场站的装卸作业场景中，这类驱动结构是抓具完成开合动作的核心动力传递单元，直接决定抓具的夹持力输出稳定性与动作响应速度。从实际作业工况来看，林间作业环境存在木屑飞溅、湿度大、温差波动大的特点，结构设计上优先考虑了密封防护与耐冲击性能，壳体采用一体化铸造成型的法兰式结构，输出端的轴伸部位设置了多层密封槽位，可适配骨架油封与防尘圈的组合安装，避免作业过程中木屑、水汽侵入内部传动腔造成磨损。

　　功能层面，这套结构集成了减速增扭与夹持力保持两大核心功能，输入端可配套液压马达或伺服电机进行动力输入，内部通过多级齿轮传动实现扭矩放大，输出端直接连接抓具的回转与开合执行端，侧面设置的两组弹簧张紧组件，可在夹持动作到位后提供持续的预紧力，避免原木转运过程中因负载波动出现夹持松脱的问题，同时可缓冲抓取瞬间的刚性冲击，保护内部齿轮齿面不会因瞬时过载出现崩齿问题。设计过程中，安装边界的适配性是重点考量的维度，主体法兰端面上均匀布置了8个安装孔位，孔位分布圆直径经过标准化匹配，可直接对接市面主流林业抓具的安装接口，无需额外制作过渡转接板；输出轴采用带键槽的阶梯轴设计，轴端预留了锁紧螺纹孔，可通过轴端挡板实现执行部件的轴向固定，避免回转过程中出现轴窜动。

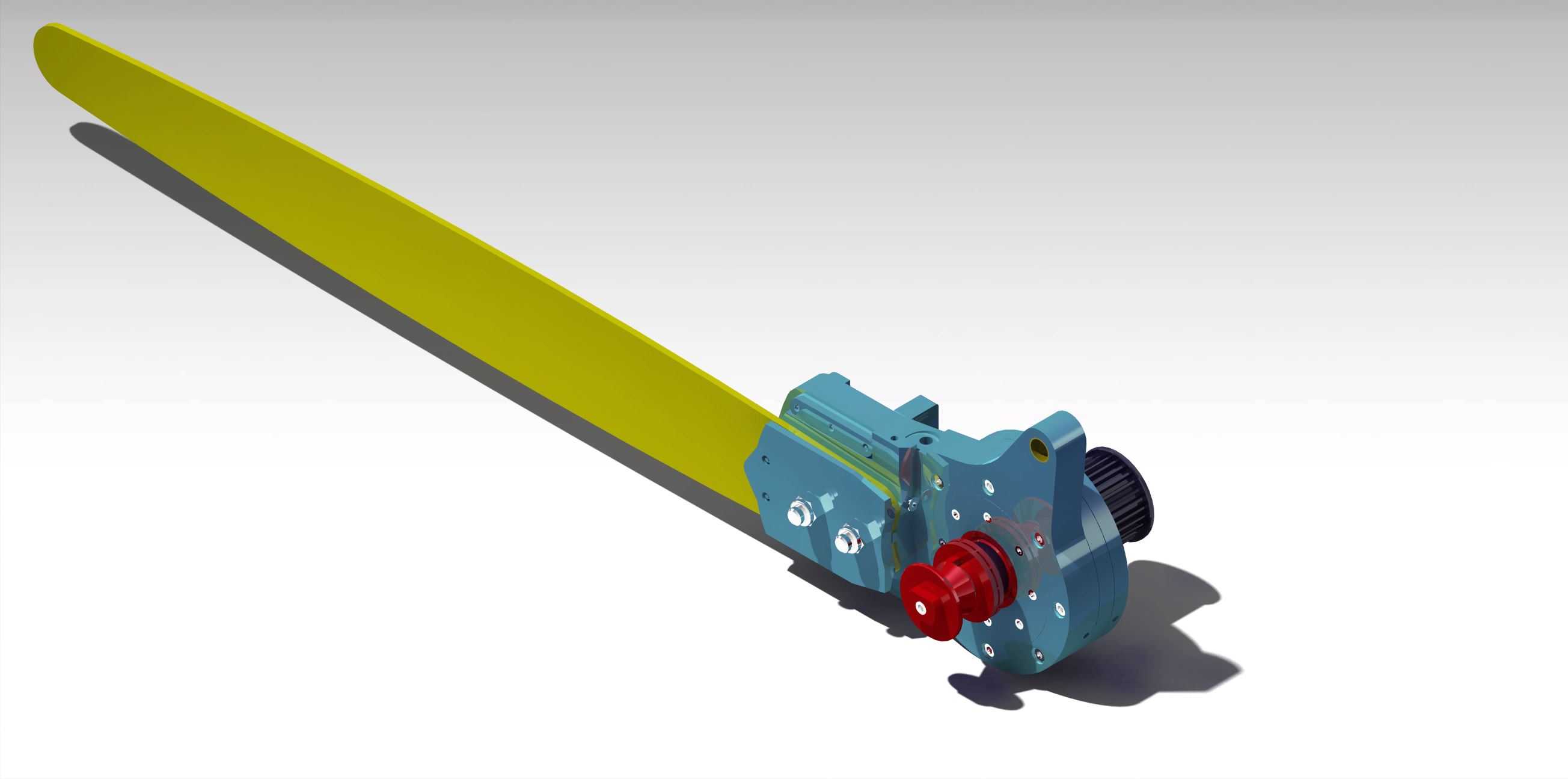

　　从外形尺寸的适配逻辑来看，整体结构采用偏心式布局，减速腔与张紧组件腔采用一体化集成设计，没有额外的外置管路与突出的安装座，整体外轮廓的最大回转半径经过优化，可在抓具开合的摆动范围内避免与周边结构件、原木表面发生运动干涉；侧面的接线与油口位置统一设置在非作业朝向的平面上，作业过程中不会被掉落的木屑、树枝直接磕碰，降低管路与接线损坏的概率。内部传动结构的设计上，齿轮参数经过载荷谱校核，齿面采用硬齿面处理工艺，可承受长时间满负载回转的磨损，轴承选型上选用了带密封的深沟球轴承与圆锥滚子轴承组合，可同时承受径向载荷与轴向载荷，适配抓具作业过程中多方向的受力工况。张紧弹簧的参数匹配经过反复调试，弹簧刚度既可以保证夹持状态下的预紧力足够，又不会在开合动作过程中造成过大的动力损耗，弹簧腔设置了可拆式端盖，日常维护时可直接打开端盖检查弹簧状态、更换磨损部件，无需将整个结构从抓具上拆解下来，降低野外作业的维护难度。

　　安装过程中需要注意，法兰对接面需要涂抹密封胶实现端面密封，输出轴与执行部件的配合面需要涂抹润滑脂避免装配过程中出现卡滞，张紧组件的初始预紧量需要按照作业负载调整到对应刻度，避免预紧量过大造成弹簧过载断裂，或是预紧量不足导致夹持力不够。实际作业过程中，这套结构可适配最大280mm直径的原木抓取作业，输出扭矩可覆盖常规林业抓具的作业需求，在连续作业工况下，壳体的散热筋结构可将内部传动产生的热量及时散发到空气中，避免腔体内润滑脂温度过高出现性能衰减，延长整体结构的维护周期。
