罗斯卡运输设备用C型螺旋输送槽块

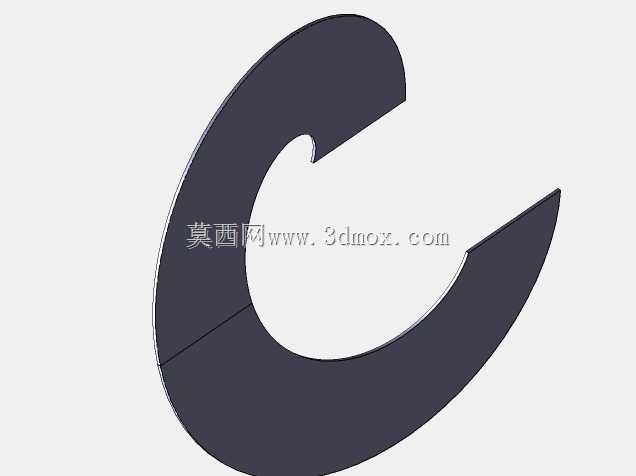

　　在散料连续输送的作业场景里，这类C型结构的槽块是螺旋输送设备上直接参与物料承载与导向的核心接触部件，常见于罗斯卡类运输设备的螺旋输送段，适配粮食、矿粉、颗粒状化工原料等流动性较好的散状物料的水平或小倾角输送工况。从结构功能来看，该部件采用开口C型的截面设计，内侧弧面完全贴合螺旋叶片的外圆回转轨迹，既能够为螺旋叶片提供稳定的回转容纳空间，避免叶片运转过程中与槽体发生剐蹭干涉，又能在物料被螺旋叶片推动前进时，从底部和两侧对物料形成围挡，减少物料在输送过程中的撒漏与溢散，同时开口的上沿结构也方便日常运维时快速清理槽内残留的积料，检查螺旋叶片的磨损情况。设计这类槽块的时候，首先要匹配对应规格螺旋输送机的叶片直径、螺距参数，

　　槽体内弧的曲率半径需要比螺旋叶片的外圆半径大2-5mm的装配间隙，这个间隙既不能过大，否则会导致叶片与槽壁之间的残留物料层过厚，降低输送效率，甚至出现物料卡滞的问题；也不能过小，否则当轴系出现小幅挠曲变形、或者叶片焊接存在形位公差时，运转过程中就会出现叶片刮蹭槽壁的异响，加速部件磨损。槽体的分段拼接结构也做了针对性设计，单块槽体的轴向长度适配标准节段的输送机组装需求，两端的拼接端面预留了螺栓连接的安装位，拼接时可以通过止口定位保证多段槽体拼接后内弧面的同轴度，避免出现台阶面阻碍物料输送。从安装边界来看，该部件的外侧设置有与输送机机架连接的安装支座，支座的孔位间距、安装面的平面度都需要匹配对应机架的安装基准，

　　安装时需要先将槽体临时固定在机架上，穿入螺旋轴系后调整槽体的位置，保证螺旋叶片在整段槽体内的四周间隙均匀，再逐一拧紧连接螺栓，避免槽体偏斜导致的运转干涉。这类C型槽块相比全封闭的圆管输送槽，在输送一些容易粘结、需要定期清理的物料时优势更明显，运维人员不需要拆解整段输送管，直接从上部开口就可以完成积料清理和叶片检查，大幅降低了日常维护的工作量。在实际工况应用中，槽体的内壁会长期受到物料的摩擦冲刷，所以设计时内壁的圆弧过渡处没有做尖锐棱角，全部采用平滑圆弧过渡，减少物料在拐角处的堆积残留，同时也能降低物料流动时的阻力，让螺旋推送的过程更顺畅。针对不同的输送物料特性，这类槽块的壁厚选择也有对应的考量，输送磨琢性较强的矿粉类物料时，

　　壁厚需要适当增加以提升耐磨寿命，输送粮食等无磨琢性的轻质物料时，可以适当减小壁厚降低设备整体自重。槽体的开口宽度设计也经过了实际工况验证，开口宽度略大于螺旋叶片的直径，既方便螺旋轴的整体吊装装入，也能在输送过程中观察物料的输送状态，及时发现堵料、物料断流等异常情况。在组装多段槽体的时候，相邻两段槽体的连接面需要加装密封垫片，避免输送粉状物料时从拼接缝隙处漏粉，影响作业现场的环境。另外，槽体的C型结构自身具备不错的结构刚性，弧形的截面相比平板结构的抗变形能力更强，在承受物料的垂直压力和螺旋叶片运转带来的侧向挤压力时，不容易出现变形凹陷，能够长期保持内弧面的尺寸精度，保证螺旋叶片的运转间隙稳定。
