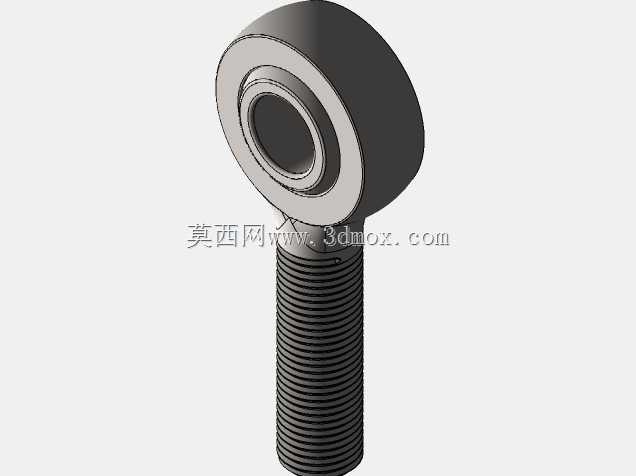

外螺纹端杆端球窝关节轴承三维结构

项目分类:通用五金配件 发布时间:2022-03-03 ID:568186
  • 外螺纹端杆端球窝关节轴承三维结构
  • 外螺纹端杆端球窝关节轴承三维结构
  • 外螺纹端杆端球窝关节轴承三维结构

  做自动化设备铰接结构选型的时候,杆端球窝关节是绕不开的基础连接件,这款外螺纹式的终端旋转球窝关节,核心解决的是多自由度铰接场景下的载荷传递与角度补偿问题,在工业机器人末端执行器铰接、气动液压元件杆端连接、检测设备探头姿态调整、工装夹具快换结构的浮动连接环节都有大量应用。不同于普通向心轴承只能承受径向载荷、仅能绕单一轴线转动的特性,这类球窝关节的内圈球面可以在球座内实现一定锥角范围内的任意方向偏转,同时杆端的外螺纹结构可以直接拧入对应内螺纹的连接件中,不需要额外设计轴承座安装位,能大幅压缩铰接点的结构占用空间。

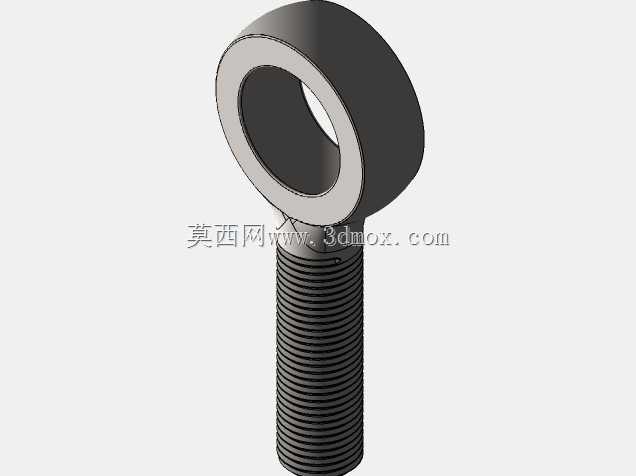

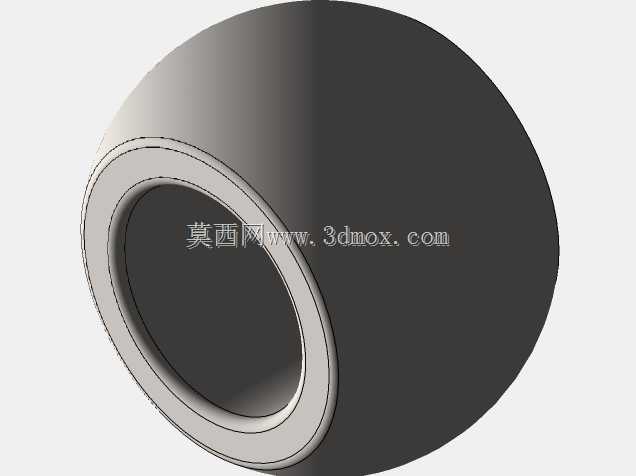

  从结构设计逻辑来看,这款关节采用杆端一体化的球座设计,杆部加工有连续的标准三角外螺纹,螺纹收尾处做了退刀槽处理,避免螺纹拧入到底时出现螺牙干涉,球座部分与杆部采用同轴过渡,过渡位置做了圆弧卸荷结构,降低交变载荷下的应力集中风险,避免铰接点受冲击载荷时杆部与球座衔接位置发生断裂。内圈的球孔为光孔设计,用于穿装铰接销轴,内圈外球面与球座的内球面采用高精度研磨配合,配合间隙控制在微米级,既保证转动偏转的灵活性,又能避免间隙过大带来的铰接窜动,保证传动精度。球座的开口端设计有收口结构,将内圈限制在球座内部,防止大角度偏转时内圈脱出,同时收口的压紧量经过反复校核,既不会压得过紧导致球面转动卡滞,也不会压得过松导致配合间隙超差。

  实际安装使用时,杆端的外螺纹可以直接与执行元件的活塞杆内螺纹、连杆端部的内螺纹孔配合,配合时可以在螺纹上涂抹少量螺纹锁固胶,或者加装锁紧螺母,防止设备运行过程中螺纹受振动出现回松。内圈的光孔穿装铰接销轴时,销轴与内圈孔可以采用间隙配合或者小过盈配合,根据实际载荷工况调整:如果是需要频繁转动的铰接点,采用间隙配合并加注润滑脂降低摩擦;如果是需要固定铰接位置、仅补偿安装误差的场景,可以采用小过盈配合将内圈与销轴固连,仅靠球面副实现角度补偿。

  关于安装边界的尺寸控制,这类关节的核心安装尺寸包括杆部螺纹公称直径与螺距、螺纹有效旋合长度、球座外径、内圈孔径、内圈厚度、整体最大偏转角度,选型时首先要确认铰接点的静态与动态载荷,球窝关节的额定载荷要大于实际工况最大载荷的1.5倍以上,避免过载导致球面压溃或者杆部断裂;其次要确认实际需要的偏转角度,保证关节的最大偏转角度大于工况中需要的最大摆角,防止运动过程中球座与内圈端面发生刚性碰撞。另外要注意安装时的同轴度误差补偿范围,这类球窝关节可以补偿一定范围内的安装同轴度偏差,不需要铰接点两侧的连接件保持绝对同轴,能降低零件加工的精度要求,减少装配调整的工作量。

  在不同的应用场景下,这类关节的使用侧重点也有区别:在气动推杆的杆端连接场景中,主要利用球窝关节的角度补偿能力,抵消推杆安装时的轴线偏差,避免推杆受侧向力导致密封圈磨损、杆部弯曲;在检测传感器的安装支架铰接场景中,主要利用其多自由度转动的特性,方便调整传感器的检测角度,调整到位后可以通过锁紧螺母固定铰接位置;在工装夹具的浮动支撑结构中,主要利用其球面自适应的特性,让支撑头可以贴合异形工件的表面,保证支撑的稳定性。建模过程中,球面配合的部分是建模难点,需要保证内圈外球面与球座内球面的球心完全重合,否则会出现配合干涉或者间隙过大的问题,螺纹部分采用标准螺纹牙型建模,不需要刻意简化牙型结构,方便后续出工程图时直接提取螺纹参数,收口结构的建模要注意收口后的内圈最小包容直径要小于内圈球面的最大直径,保证内圈不会从球座中脱出,同时要预留出足够的偏转空间,避免大角度转动时出现结构干涉。
