M10端子旋转式杆端球窝接头结构

　　在自动化生产线的气动执行机构末端、小型检测设备的位移传导结构、工装夹具的角度自适应调节部位，这类杆端球窝接头的应用十分普遍，它能在存在安装同轴度偏差、运行过程中产生小幅角度偏移的传动链路里，补偿角度误差，避免刚性连接带来的附加弯矩损坏杆件、气缸或者传感器安装座。很多现场调试过小型气动推料机构的工程师都遇到过，气缸杆和被推工件的受力面存在微小角度差，硬连接的话运行几十次就会出现气缸杆密封磨损、连接螺纹滑牙的问题，换成这类带旋转球窝的杆端接头，就能靠内部球头的多向转动抵消这类偏差，大幅降低传动副的异常磨损。

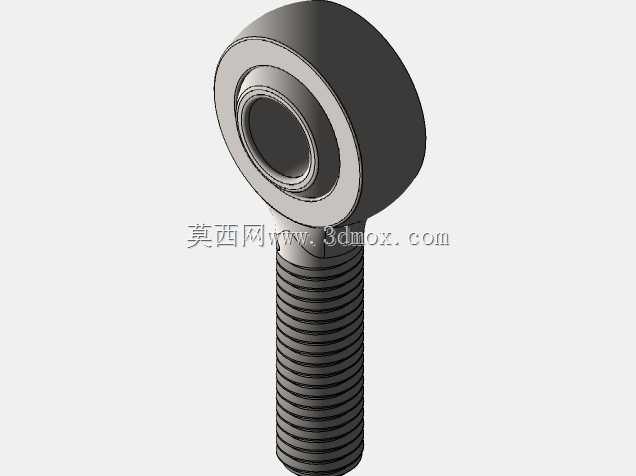

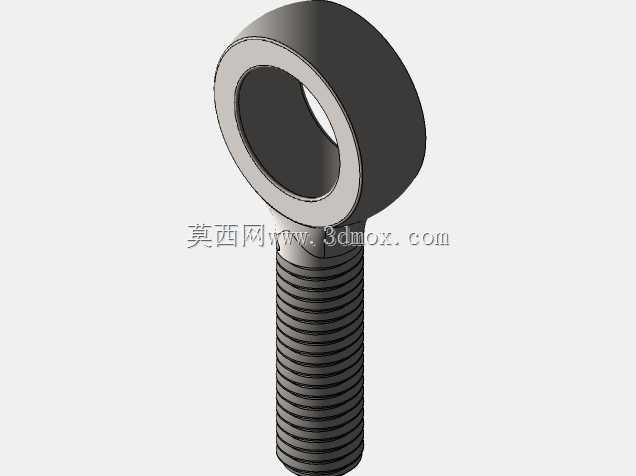

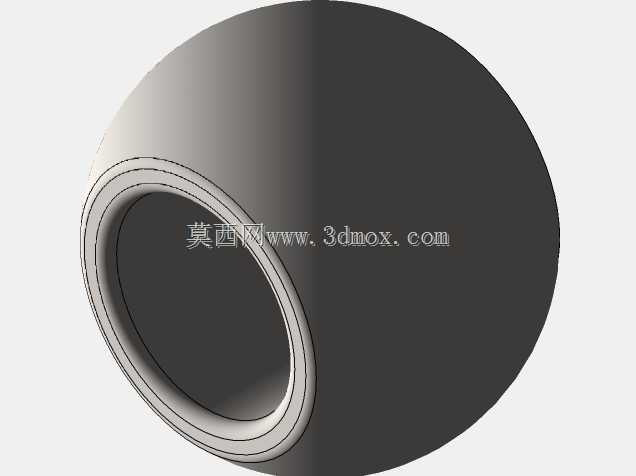

　　从结构设计来看，这款M10规格的接头采用杆端外螺纹加环形球窝座的一体式结构，球窝座内部的球面与配套球头形成低间隙的铰接配合，旋转端子的设计让球头在窝内可以绕杆体轴线做整周转动，同时能在垂直于杆体的平面内实现最大15度左右的角度偏转，完全覆盖常规工业传动场景里的角度补偿需求。设计时特意将球窝座的外圈做了加厚处理，在承受径向冲击载荷的时候，不会因为球窝壁过薄出现胀裂失效，外螺纹采用标准粗牙螺纹，和常规M10规格的螺杆、气缸杆端内螺纹可以直接适配，不需要额外加工转换接头。

　　实际选型安装时要注意几个边界尺寸：杆体外螺纹的有效旋合长度控制在12到15毫米之间，安装时不要过度旋入导致螺纹顶到球窝座的内部加强筋，影响球头的转动灵活性；球窝座的外圈直径比螺纹大径大出8毫米左右，在布局安装空间的时候，要给球窝座的偏转留出足够的径向间隙，避免设备运行时球窝座和周边的安装板、支架发生剐蹭。球窝的内球面粗糙度控制在Ra1.6以内，和配套球头装配后，转动阻尼均匀，没有卡滞或者旷量过大的问题，既不会因为间隙过大导致传动精度丢失，也不会因为阻尼太大影响角度补偿的响应速度。

　　在传感器安装的场景里，这类接头常用来连接位移传感器的测杆和被测运动部件，当被测部件的运动轨迹存在小幅的横向窜动时，球窝接头可以自动调整角度，保证测杆始终受到轴向的推力，不会因为侧向力导致传感器测杆弯曲、内部电位器磨损，很多接触式位移检测的工位上，用这类接头代替刚性连接杆，能把传感器的使用寿命提升三倍以上。还有一些小型的连杆机构，比如设备门的阻尼撑杆连接部位、手动调节机构的铰接点，用这款接头也能实现免润滑的长期运行，因为球窝和球头的配合面本身有自润滑的设计，不需要定期加注润滑脂，在无尘车间、食品包装设备这类不方便做定期润滑维护的场景里适用性很强。

　　建模的时候要注意球窝和球头的配合公差，一般采用H7/f6的间隙配合，既保证转动灵活，又控制回程间隙在0.1毫米以内，满足大部分中低速传动的精度要求；杆体的外螺纹收尾处要做退刀槽处理，避免螺纹末端的不完整牙型在安装时刮伤安装件的内螺纹，同时退刀槽的圆角要做R0.5以上的过渡，减少应力集中，在承受交变载荷的时候不会在螺纹根部出现断裂。球窝座的端面要做倒角处理，方便装配时球头的压入，压装后球窝的收口要均匀，保证球头在各个偏转方向上的阻尼一致，不会出现某一个方向卡滞的问题。
