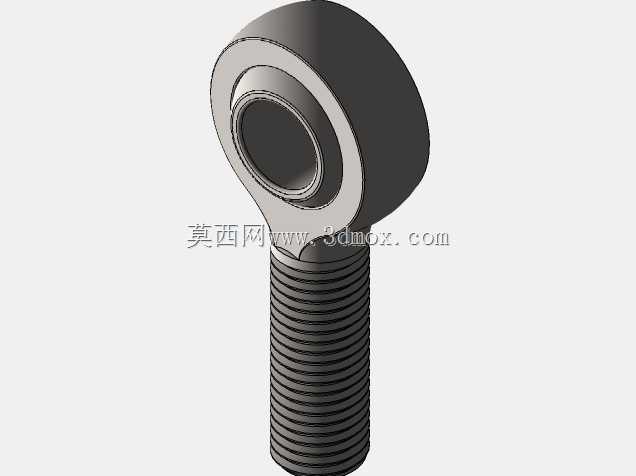

M16规格杆端球窝铰接旋转接头结构

　　在自动化产线的气动执行机构末端、工装夹具的角度调节工位、检测设备的探针安装支架上，这类带外螺纹的杆端球窝接头是解决小角度偏摆、多自由度铰接需求的常用连接件，和普通杆端关节轴承不同，这款接头的球窝端采用一体化内凹球面结构，不需要额外装配球头衬套，靠自身球面和配套球头销的配合实现±15°范围内的任意角度偏转，能抵消安装面的平行度误差，避免连杆传动过程中出现卡滞、别劲的问题。

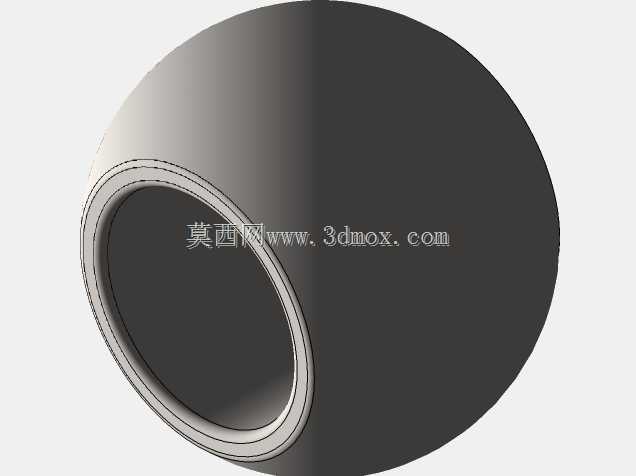

　　从结构设计逻辑来看，这款接头的螺纹段采用标准M16粗牙外螺纹，螺纹有效长度覆盖常规安装板厚的适配范围，螺纹收尾处做了退刀槽处理，避免拧入螺纹孔时出现螺牙磕碰，也能保证端面和安装面完全贴合，不会因为螺纹收尾的余隙导致连接松动。头部的环形外圈做了加厚处理，球面和外圈的过渡位置采用大圆角过渡，避免应力集中，在承受径向载荷的时候，载荷能均匀分布在整个球面接触面上，不会出现局部应力过大导致的球面压溃问题。

　　实际选型使用的时候，需要注意几个安装边界：首先是球窝端的内孔直径和配套球头销的尺寸公差配合，一般选用间隙配合，保证偏转灵活的同时控制径向窜动量在0.1mm以内，避免传动过程中出现过大的回程误差；其次是螺纹段的拧入深度，至少要保证8个以上完整螺牙的啮合长度，承受轴向拉力的时候不会出现滑牙失效；另外接头的头部外径尺寸决定了安装时的周边避让空间，在紧凑安装空间里要预留足够的偏转余量，避免接头摆动时和周边结构发生干涉。

　　这类接头在传感器安装场景里的应用尤其多，比如接触式位移传感器的安装支架，用这类球窝接头连接传感器固定端，能微调传感器的检测角度，保证测头和被测面垂直，减少测量误差；在气动连杆机构里，这类接头能补偿气缸安装的同轴度误差，避免气缸活塞杆承受径向力，延长气缸密封圈的使用寿命。和传统的销轴铰接结构相比，这种球窝接头不需要额外加工铰接座、装配销轴和卡簧，直接通过螺纹拧入对应连接件就能完成安装，装配效率能提升60%以上，而且球面配合的磨损量更小，长期运行的维护成本更低。

　　建模过程中，球面部分的轮廓度公差是设计重点，建模时需要保证内球面的圆度误差控制在0.02mm以内，和球头销的接触面积不低于整个球面的70%，避免局部接触导致的早期磨损；螺纹部分采用标准螺纹牙型建模，不需要简化牙型，方便后续做有限元受力分析的时候能准确模拟螺纹啮合的应力分布；头部的外圆和螺纹段的同轴度要控制在0.05mm以内，保证安装后接头的偏转中心和螺纹轴线重合，不会出现偏载。

　　在不同的使用场景下，这类接头的表面处理也有区别，普通工况下采用发黑处理就能满足防锈需求，在腐蚀环境下使用的话会采用镀镍或者不锈钢材质，建模的时候可以根据实际工况调整材质参数，预留表面处理的厚度余量，避免处理后尺寸超差。另外接头的端面一般会做一个小的倒角，方便拧入的时候导向，也能去除加工毛刺，避免安装时划伤操作人员或者配套零件的表面。
