三爪式轴承拉拔器维修工具三维设计

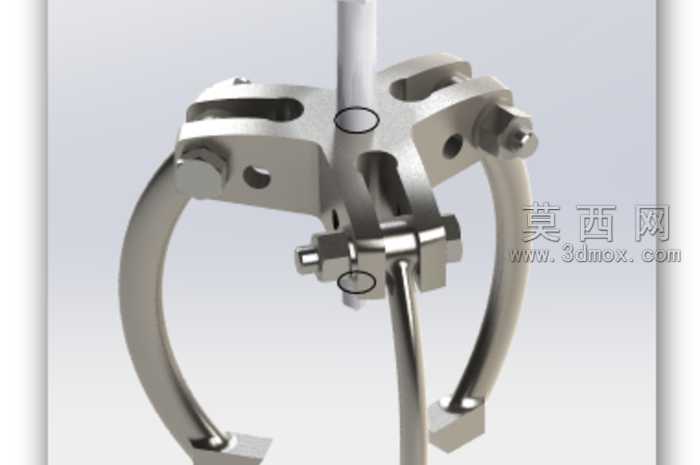

本模型为三爪式轴承拉拔器，采用SolidWorks进行全参数化三维建模，整体建模过程遵循机械加工工艺逻辑，对每个零部件的尺寸公差、装配间隙进行了合理设定，确保模型可直接用于工程参考与二次设计。建模阶段首先完成中心顶杆的参数绘制，顶杆采用带防滑纹路的圆柱结构，顶端设置受力承压端，杆身加工梯形传动螺纹，与中心架的螺纹孔形成螺旋传动副，保证旋转施力时顶杆可平稳轴向进给。中心架作为核心承载部件，采用对称式三槽结构设计，三个铰接槽呈120度均匀分布，槽内设置铰接销轴孔，用于连接三个拉爪臂，建模时对槽内的圆角过渡、壁厚进行了优化，避免应力集中导致的部件断裂。三个拉爪臂采用弧形弯臂结构，臂身设置长条形调节槽，可通过锁紧螺栓调整拉爪的开合范围，适配不同直径的轴承拆卸需求，拉爪末端设计直角勾头，勾头处做加厚处理与圆角过渡，保证勾住轴承内圈时受力均匀，不会出现滑脱或崩裂问题。装配阶段严格按照实际装配顺序添加配合约束，顶杆与中心架为螺旋配合，拉爪臂与中心架为铰接配合，锁紧螺栓与调节槽为间隙配合，整体装配完成后可实现完整的动作模拟：旋转顶杆时，顶杆轴向顶出，三个拉爪同步向内收拢勾住轴承，持续施力即可将轴承从轴体上平稳拉出。渲染阶段采用金属材质赋予所有零部件，主体结构件使用哑光不锈钢材质，螺纹部位添加细微的切削纹理质感，铰接销轴、锁紧螺栓使用镀锌亮面金属材质，背景采用浅灰色渐变环境，添加柔和的环境光与定向补光，突出金属部件的轮廓与结构细节，清晰展示拉拔器的整体形态与各部件的连接关系。设计过程中充分考虑了工具的实用性与受力合理性，三爪均匀分布的结构保证拆卸时轴承受力同轴，不会出现偏载导致的轴件或轴承损坏，可调节的拉爪行程覆盖了常用中小型轴承的拆卸尺寸范围，整体结构紧凑，操作便捷，是机械设备维修领域常用的专用拆卸工装，模型完整还原了实物的所有结构细节，可用于工具结构教学、维修工艺演示以及同类产品的优化设计参考。
