双辊式滚子窗体传动结构设计

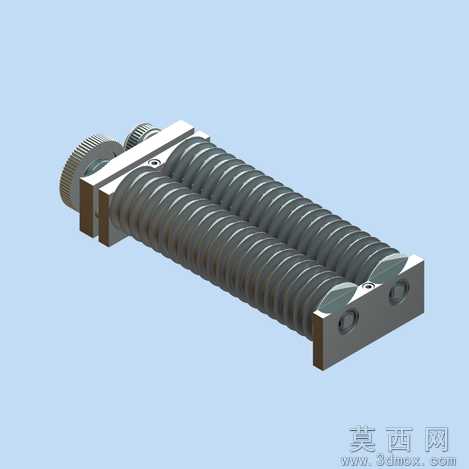

本作品为双辊式滚子窗体传动结构的三维建模成果，建模过程中采用参数化设计思路，先对整体结构进行拆解，将组件划分为端座固定块、平行传动辊体、端部调节旋钮、定位紧固孔位四大核心模块，逐一完成单体零件建模后再进行整体装配约束，保证各部件的配合公差符合机械设计规范。建模阶段对辊体表面的螺旋滚齿结构进行了精细化处理，通过螺旋扫描特征生成连续的齿形轮廓，齿距、齿高参数经过反复校核，确保双辊平行排布时齿形能够顺畅啮合，不会出现运动卡滞的问题；两端的固定端座采用长方体基体设计，在对应位置预留了沉头安装孔与辊体轴孔，轴孔与辊体端部的轴段采用间隙配合约束，还原真实装配场景下的转动自由度。材质渲染阶段，为辊体部分赋予了哑光深灰金属材质，模拟经过调质处理的结构钢质感，表面添加了细微的磨砂纹理，避免渲染效果过于塑料化；两端的固定端座采用亮面金属材质，边缘做了微小的倒角处理，还原金属机加工后的棱边质感；端部的调节旋钮赋予了滚花金属材质，对旋钮表面的网格滚花纹理做了凹凸贴图处理，提升细节真实度。结构设计上，双辊平行排布的布局能够实现窗体的平稳传动，通过端部旋钮的转动即可带动双辊同步反向转动，实现窗体的开合调节，端座上的沉头孔可直接通过紧固件将整个组件固定在窗体框架上，安装便捷，结构紧凑。建模过程中对所有零件的干涉情况进行了全面检查，确保辊体转动时与端座、相邻辊体之间不存在干涉问题，各运动部件的活动行程符合设计预期，整体模型结构完整，细节还原度高，可直接用于结构验证、教学演示或生产加工参考。
