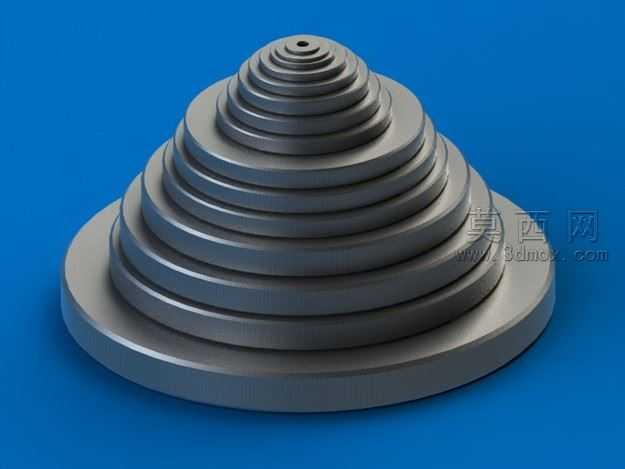

公制平垫圈用圆垫圈三维结构设计

本款用圆垫圈采用SolidWorks进行全参数化三维建模，建模过程以公制紧固件标准尺寸为核心依据，覆盖M1至M24全规格尺寸区间，严格遵循DIN125标准中SS70等级垫圈的尺寸公差要求，同时匹配HV140、HV125不同硬度等级的垫圈厚度、内外径参数规范，确保模型尺寸与工业实际量产零件完全一致。建模初始阶段先绘制垫圈的中心基准轴与上下端面基准面，通过草图绘制精准的内外同心圆轮廓，对草图添加完全定义的几何约束与尺寸约束，保证内径、外径、厚度三个核心参数可通过全局变量驱动修改，方便后续不同规格垫圈的快速衍生设计。完成基础实体拉伸后，对垫圈的上下端面边缘添加符合五金冲压件工艺特征的微小倒角，还原真实冲压生产后边角的钝化效果，避免模型出现不符合实际加工特征的尖锐直角。材质设置阶段，针对光亮镀锌的表面处理效果，在材质编辑器中调配金属基底材质，基底设置为高反射率的冷轧钢材质参数，调整粗糙度数值模拟钢材基底的细微磨砂质感，在此基础上叠加薄镀锌层的材质效果，调整镀层的反射强度、高光范围与细微的表面颗粒感，还原镀锌垫圈表面光亮平整、带有柔和金属反光的真实视觉效果。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出垫圈环形结构的立体光影，清晰区分上端面镀锌亮面与侧面钢材基底的材质差异，辅助光源从另一侧补光消除暗部死黑，顶部添加轮廓光勾勒垫圈的外边缘轮廓，底部添加柔和的反光板模拟垫圈在光滑工作台面的倒影效果，让渲染成品的质感贴近真实工业零件的实拍效果。结构设计上，垫圈采用等厚度环形结构，内孔尺寸适配对应规格的公制螺栓螺杆，外径尺寸匹配对应螺栓的压紧面范围，厚度参数根据不同公称直径的螺栓载荷等级设置，保证垫圈在螺栓紧固过程中能够均匀分散压紧力，避免被连接件表面出现压痕损伤，同时填补螺栓头与被连接件之间的间隙，起到防松、找平的作用。模型同时导出了STL通用格式，可直接导入3D打印软件进行样件打印验证，也可导入各类装配体中作为紧固件组件使用，适配各类机械装配场景的设计需求。
