厚板弯卷焊接成型工业构件结构

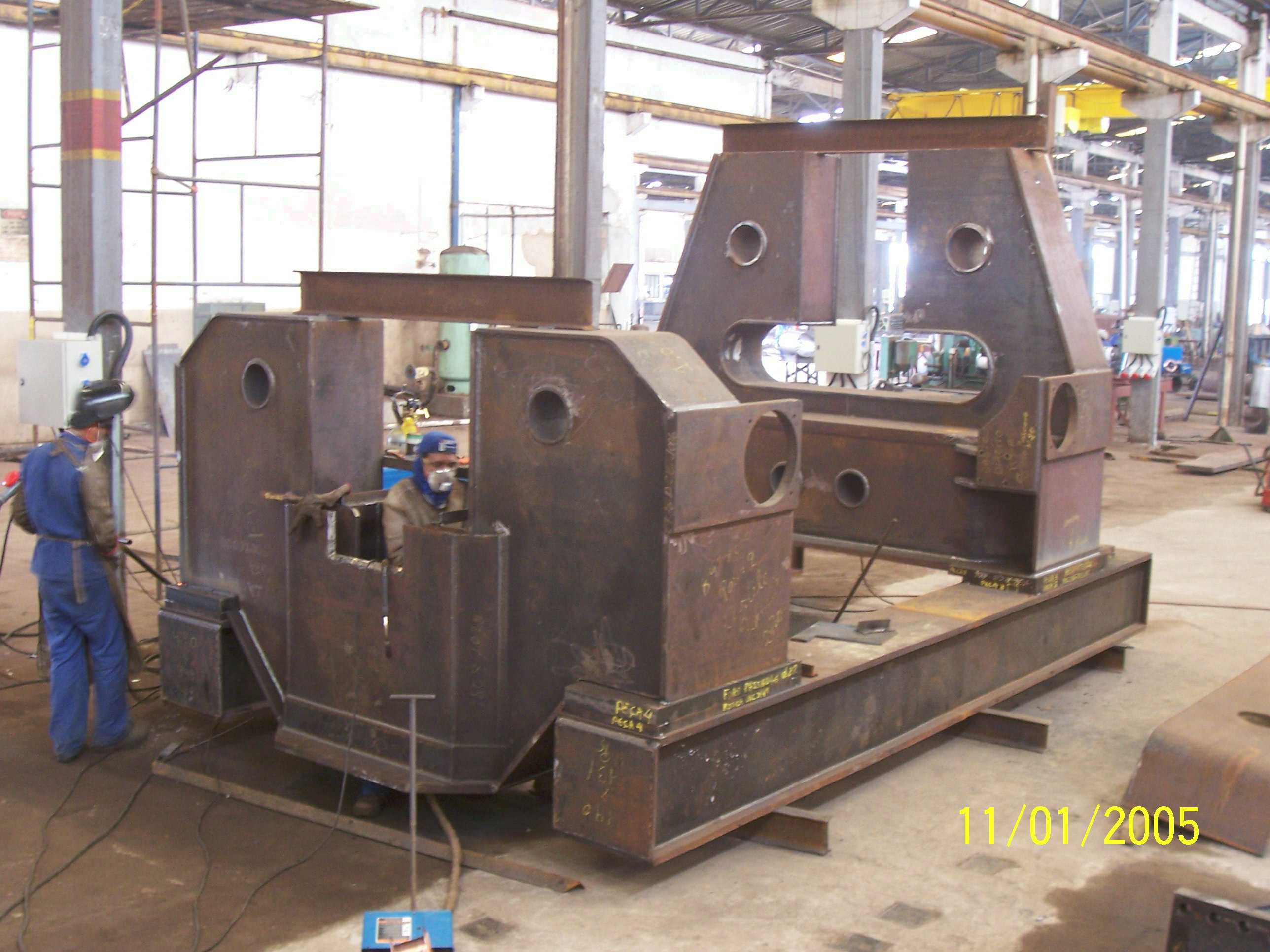

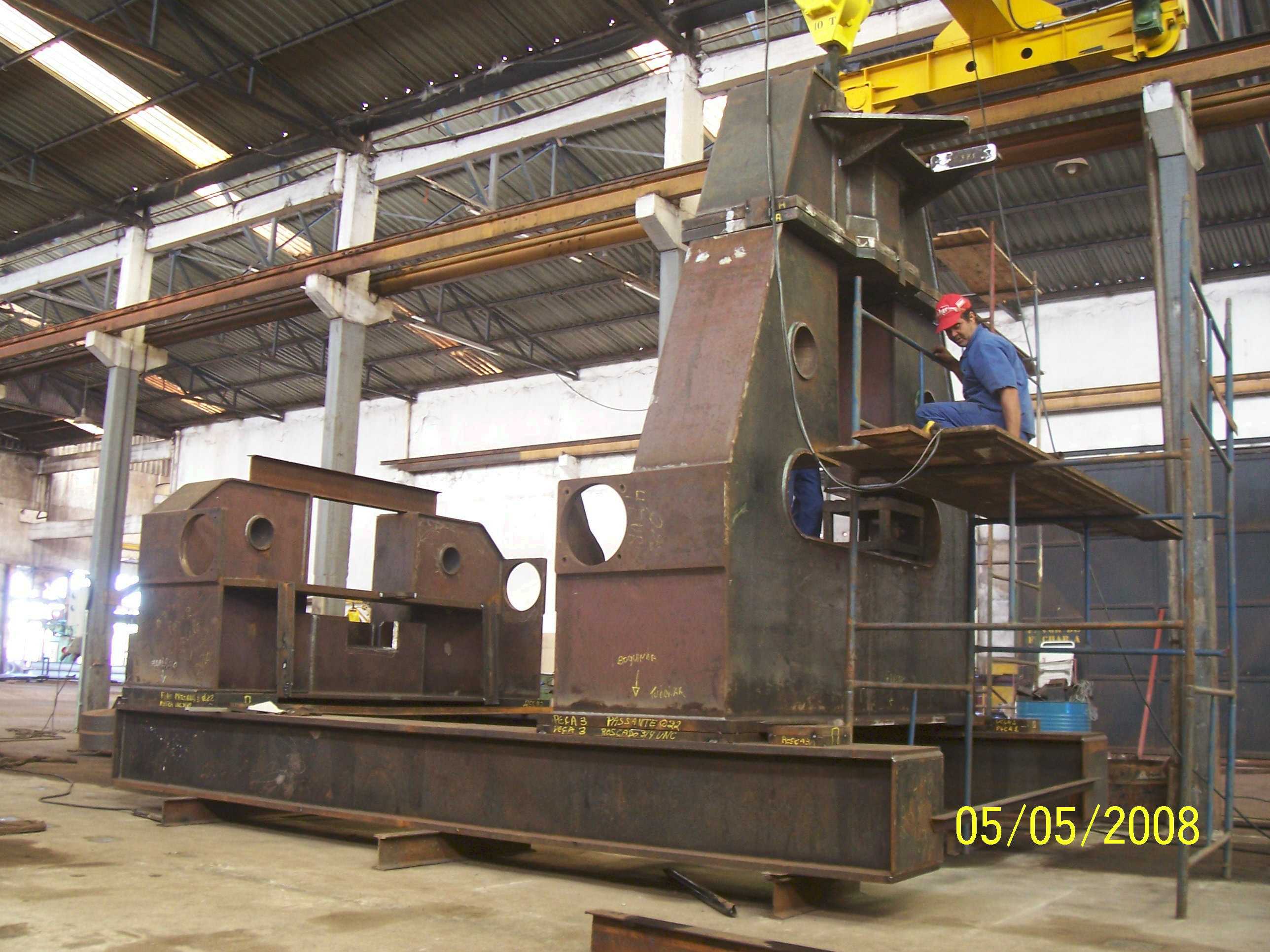

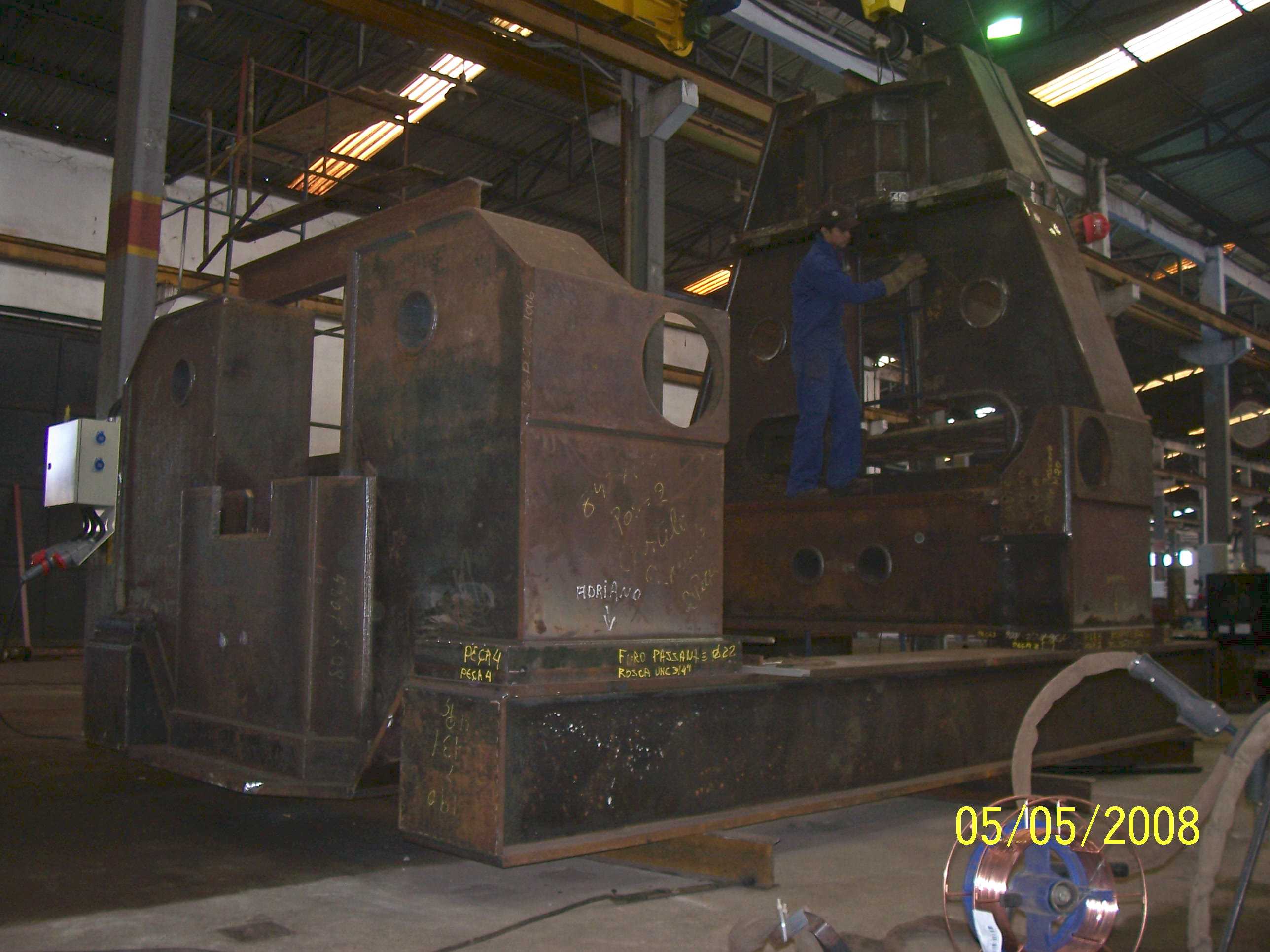

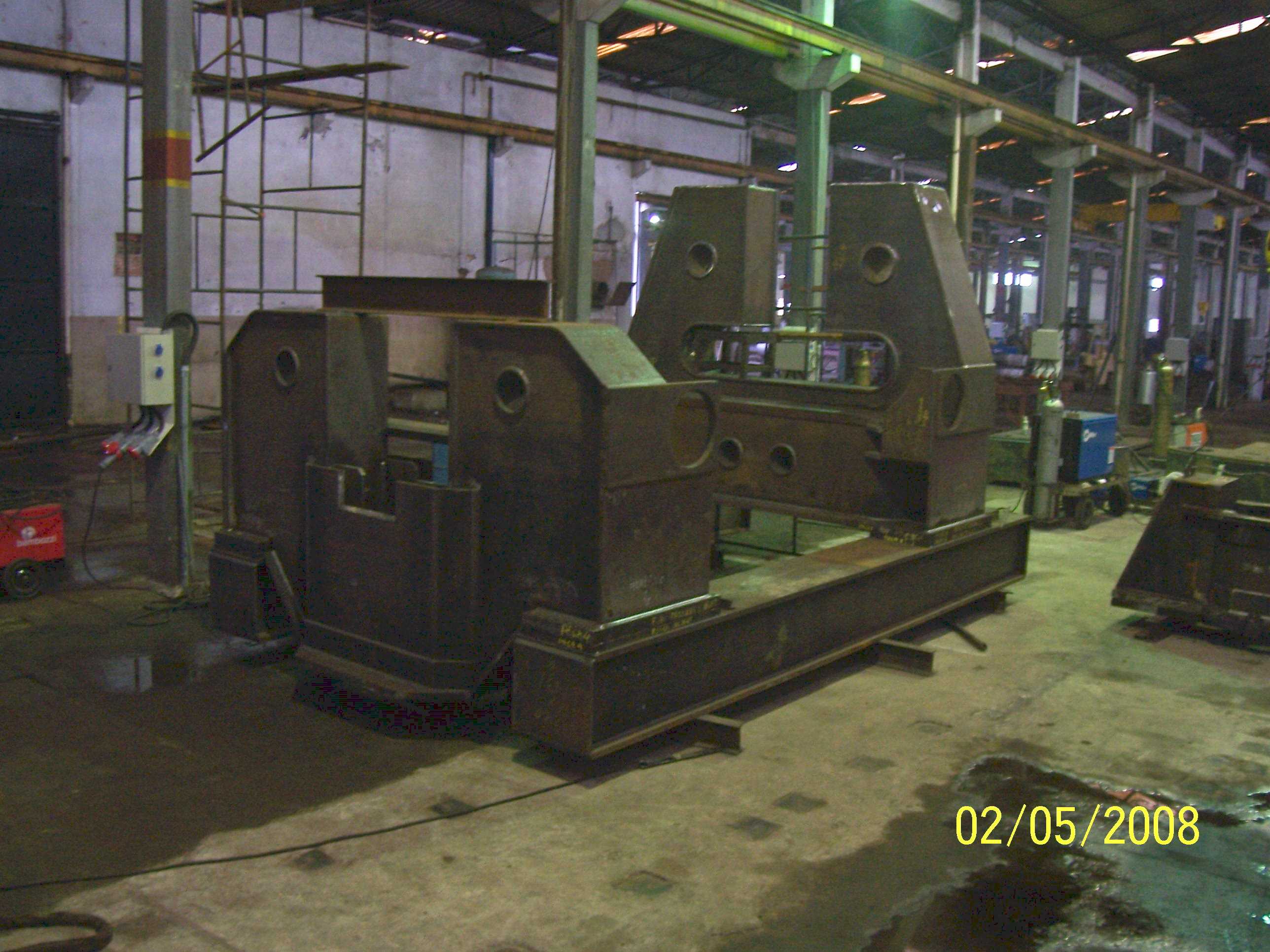

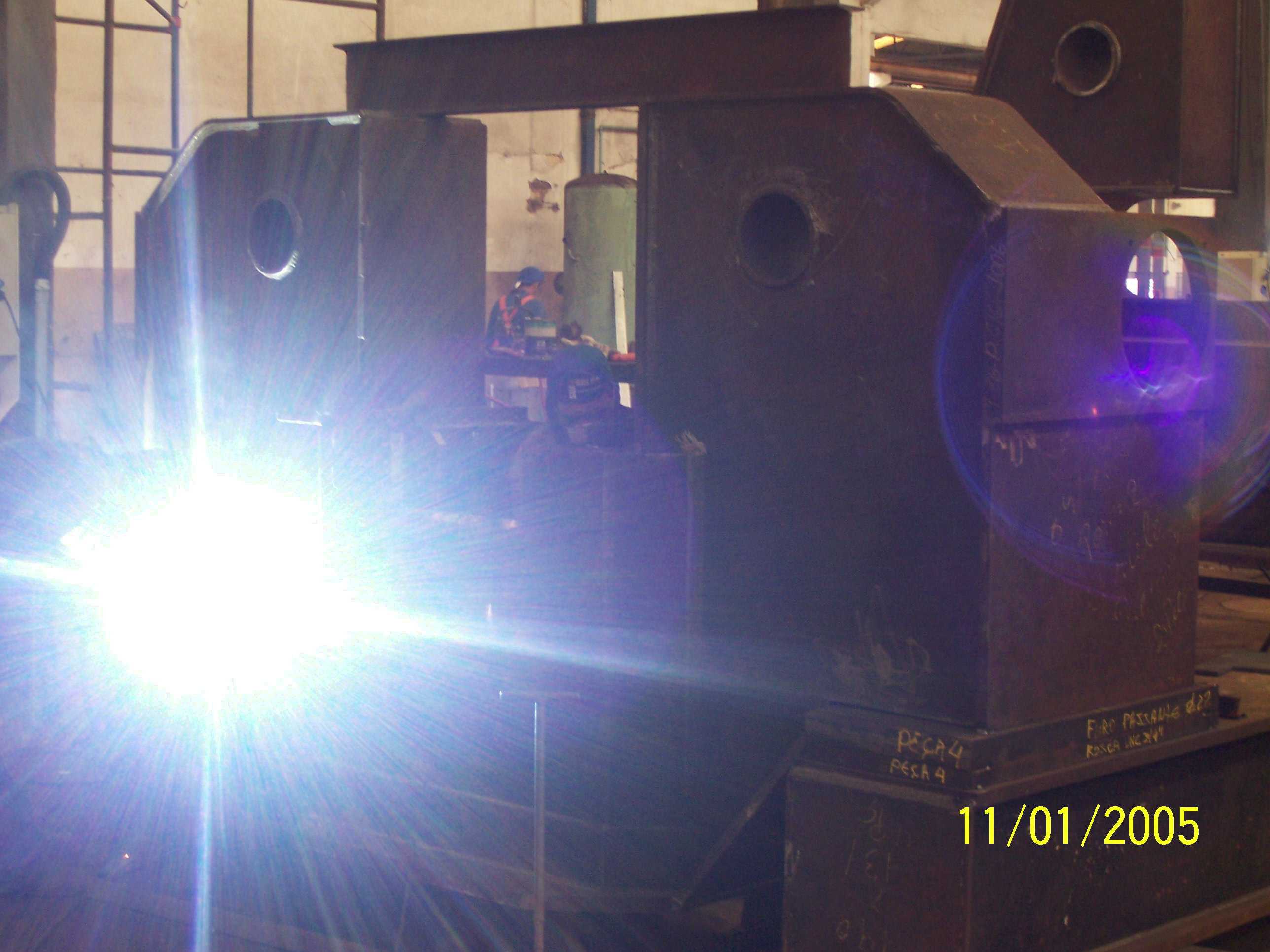

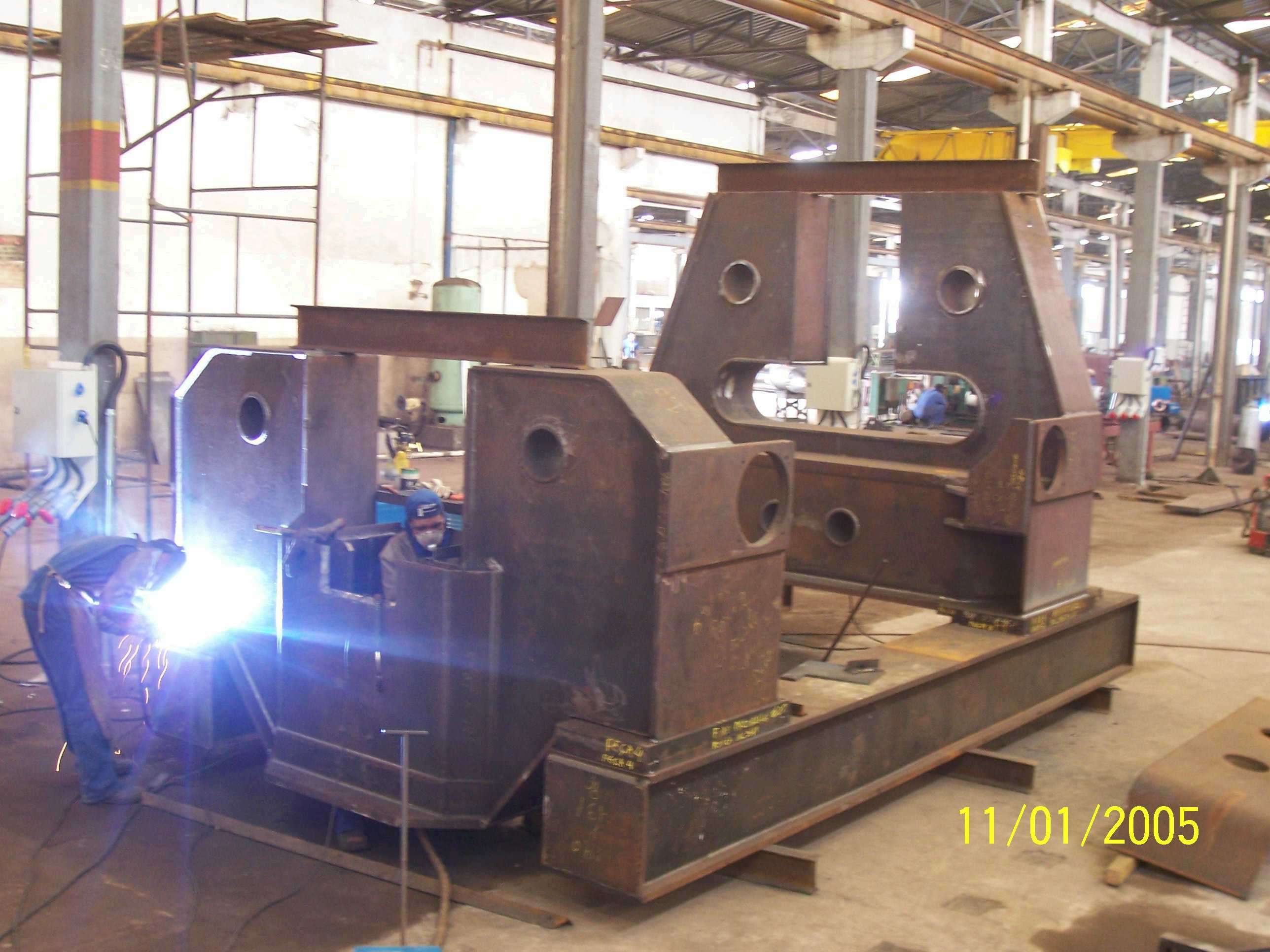

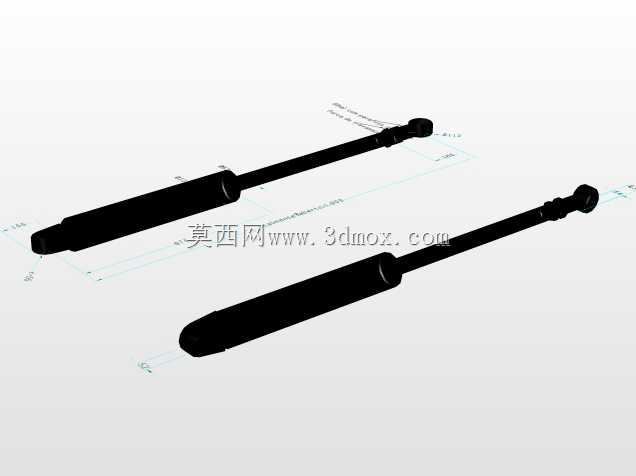

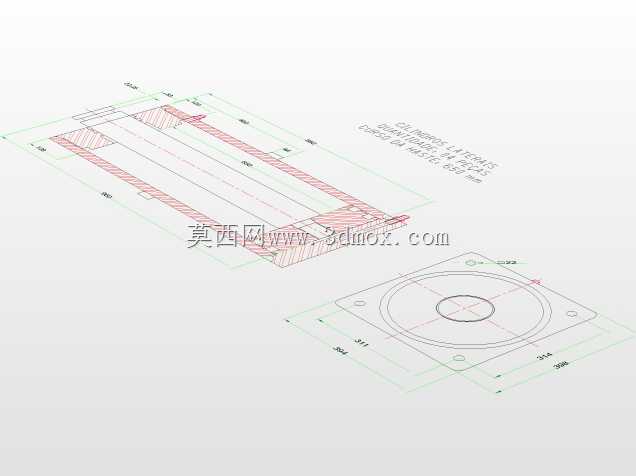

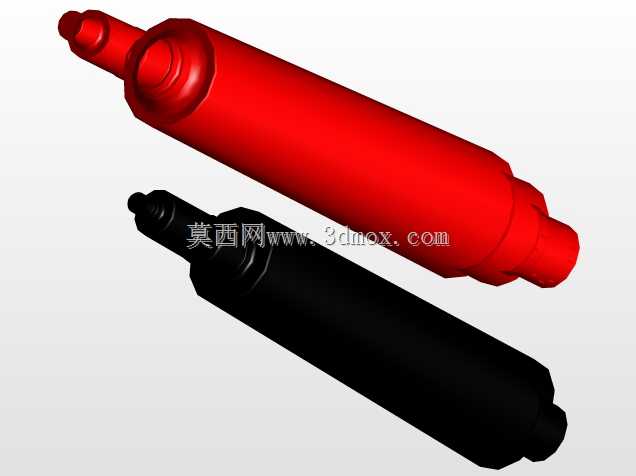

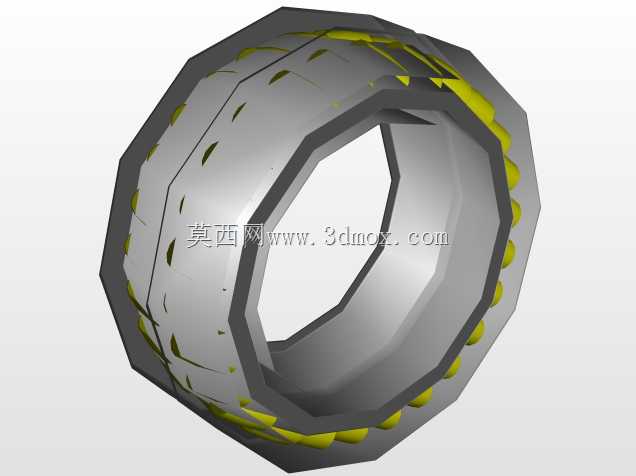

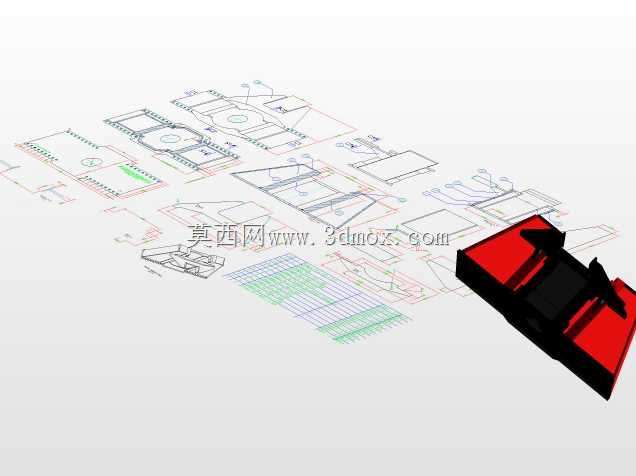

　　该构件采用63.5毫米厚、2500毫米幅宽的ASTM A516压力容器用钢板经弯卷、焊接成型，这类厚板弯卷构件常见于重型承压设备、大型工业料仓、重型机架的主体承载段，在矿山破碎设备主机架、冶金炉体过渡段、大型压力容器变径段中都有同类结构的应用，核心作用是承担大载荷下的结构应力传递，同时适配不同截面的过渡衔接需求。从现场加工状态能看到，构件采用多段拼焊结构，设计阶段优先考虑了厚板弯卷的成型极限，63.5毫米厚度的低合金钢板弯卷时需要控制最小弯曲半径，避免弯卷过程中出现层间撕裂、外弧面裂纹等缺陷，因此构件的弯折段都预留了足够的曲率半径，没有出现锐角弯折的结构，所有焊缝位置都设置了便于焊接操作的坡口预留空间，

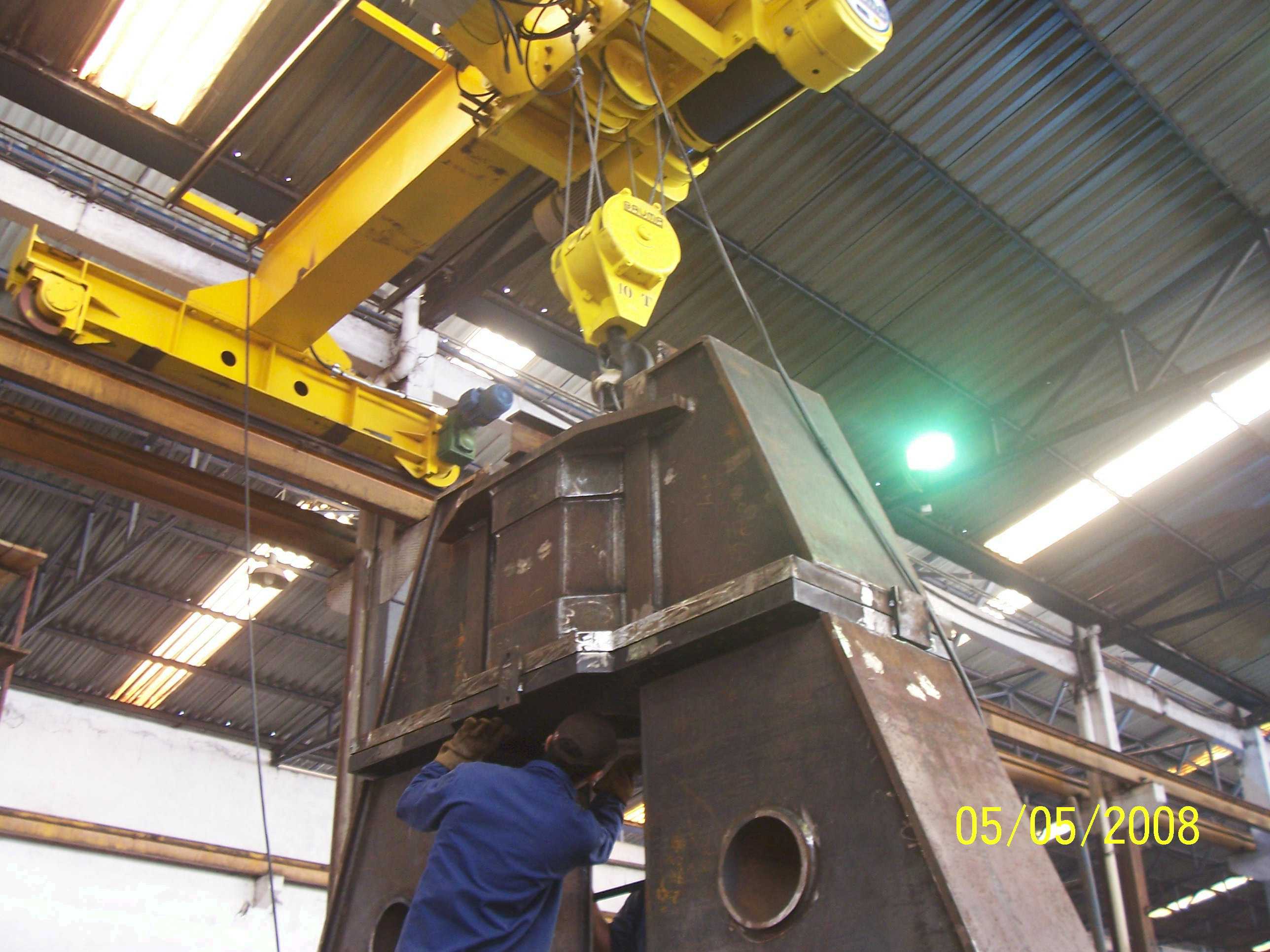

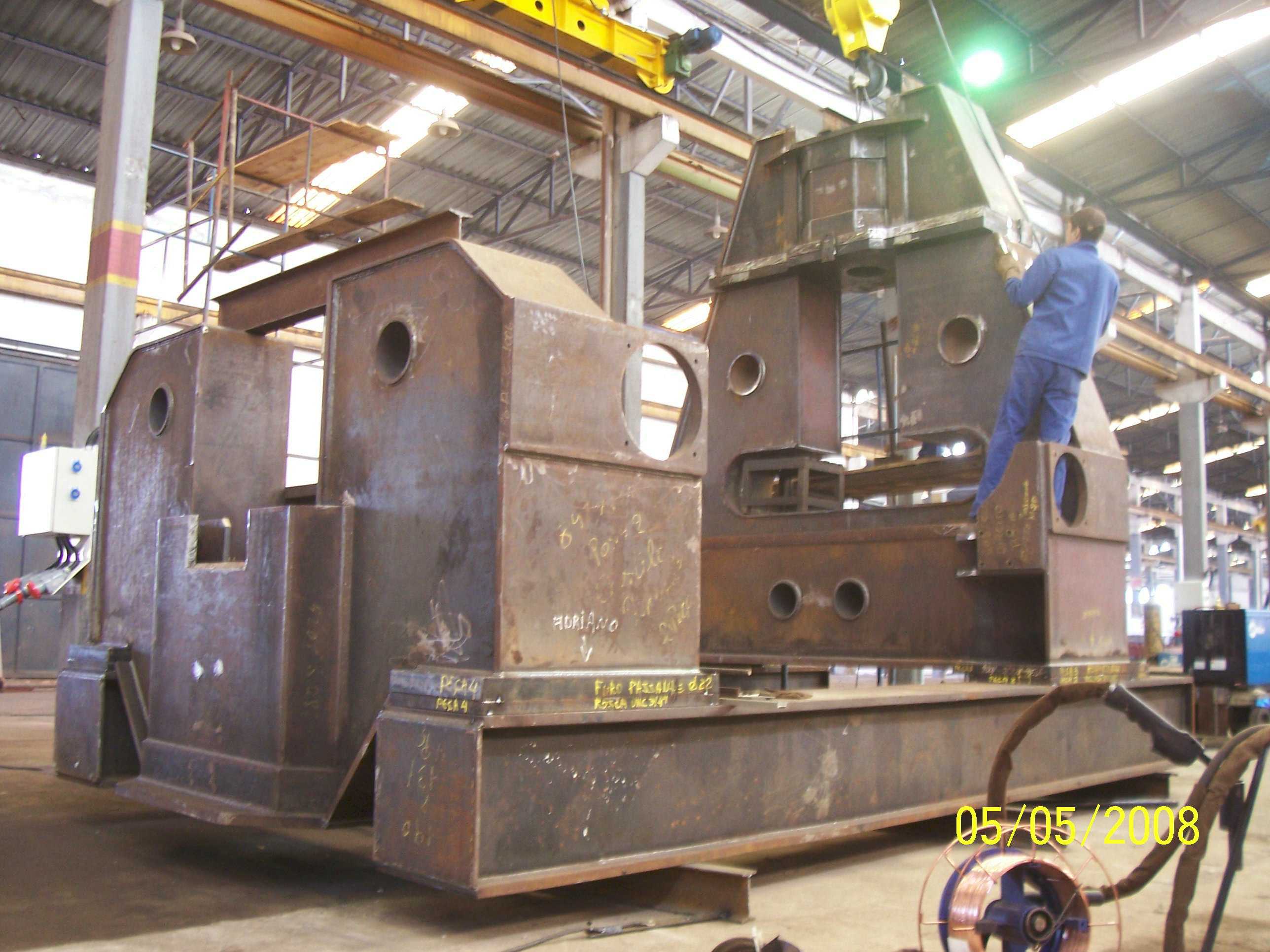

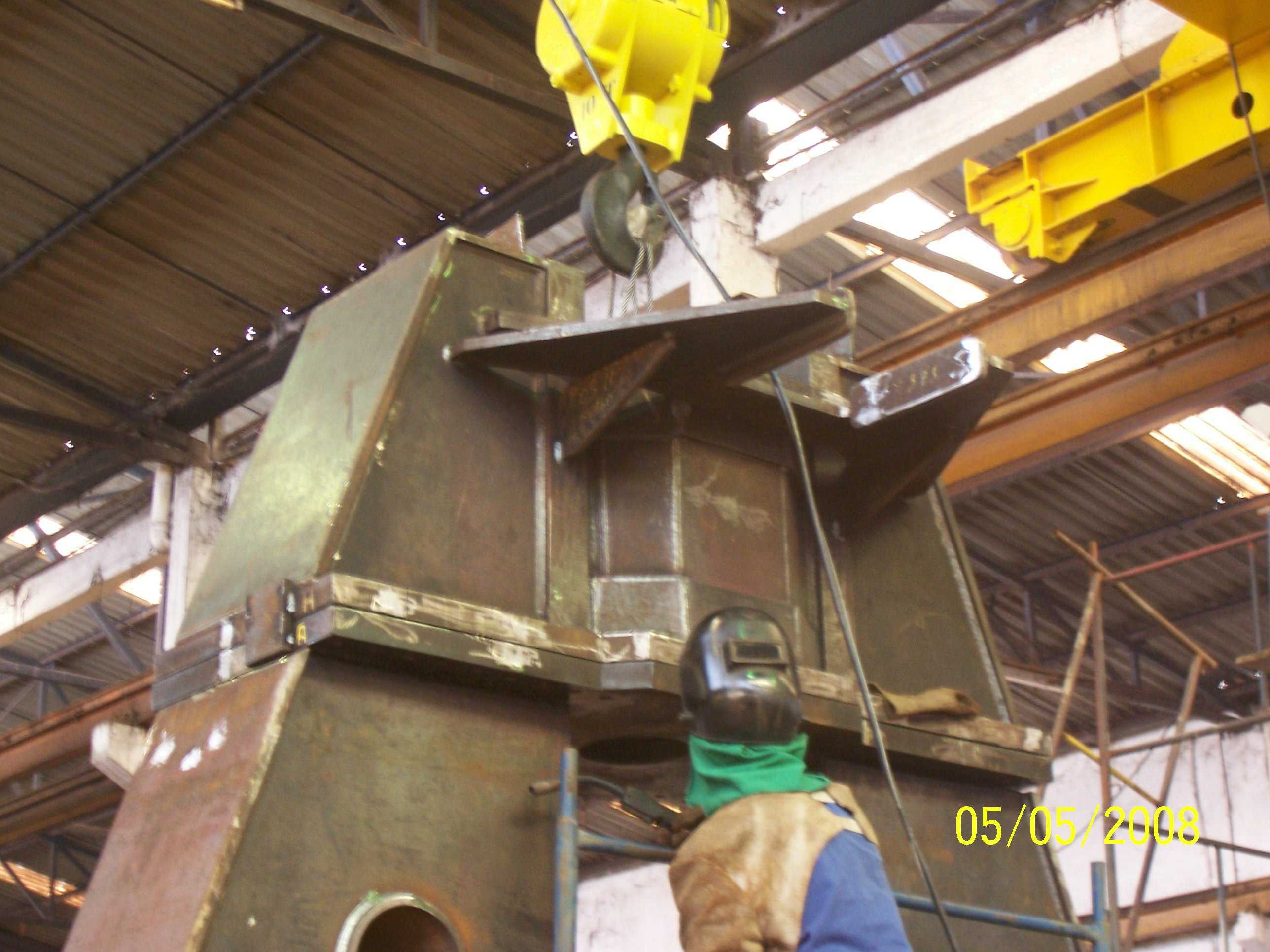

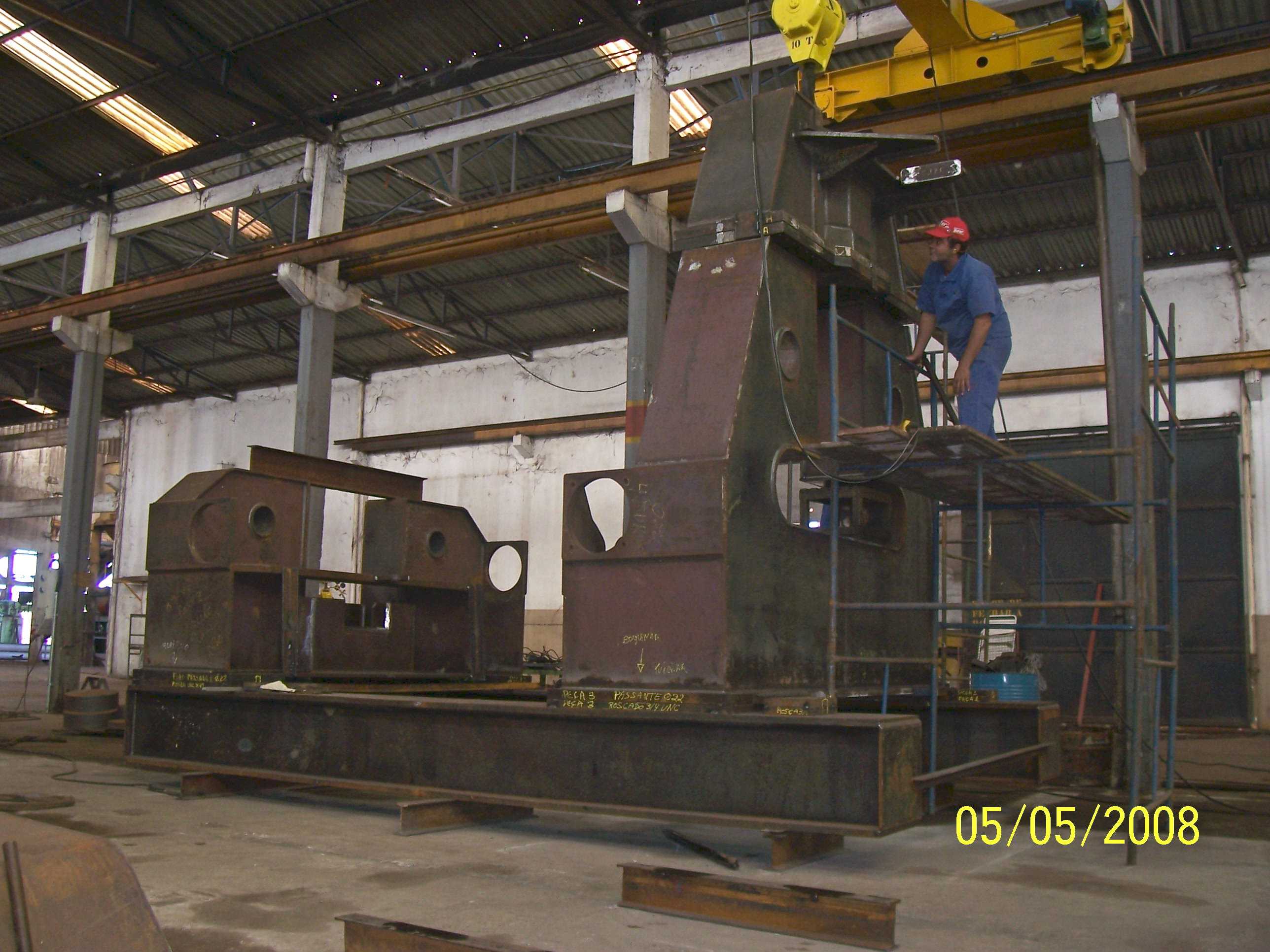

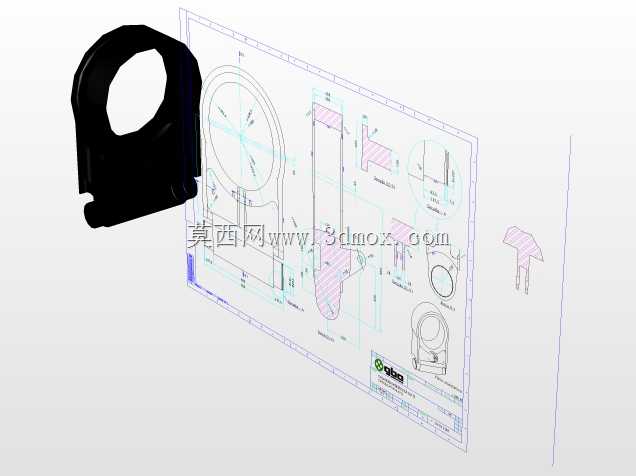

　　外部的附板均采用角焊缝与主体连接，附板的位置对应后续设备安装的吊点、外部附件连接点位，在建模时需要同步考虑焊接余量对最终外形尺寸的影响，厚板焊接后会产生明显的焊接变形，因此设计阶段在各段拼接位置预留了焊后机加工的余量基准面，方便后续整体组对时找正。这类大尺寸厚板构件的安装边界需要结合车间起重能力、加工设备行程确定，2500毫米的幅宽适配常规卷板机的最大加工幅面，构件整体重量控制在单台桥式起重机的额定起吊范围内，现场图中可见车间天车正在对构件进行吊装翻转，说明构件的吊点位置经过专门设计，吊装时的重心与吊点连线重合，避免翻转过程中出现构件滑脱、重心偏移的问题。从结构细节来看，主体的变径段采用多块弯弧板拼接成型，

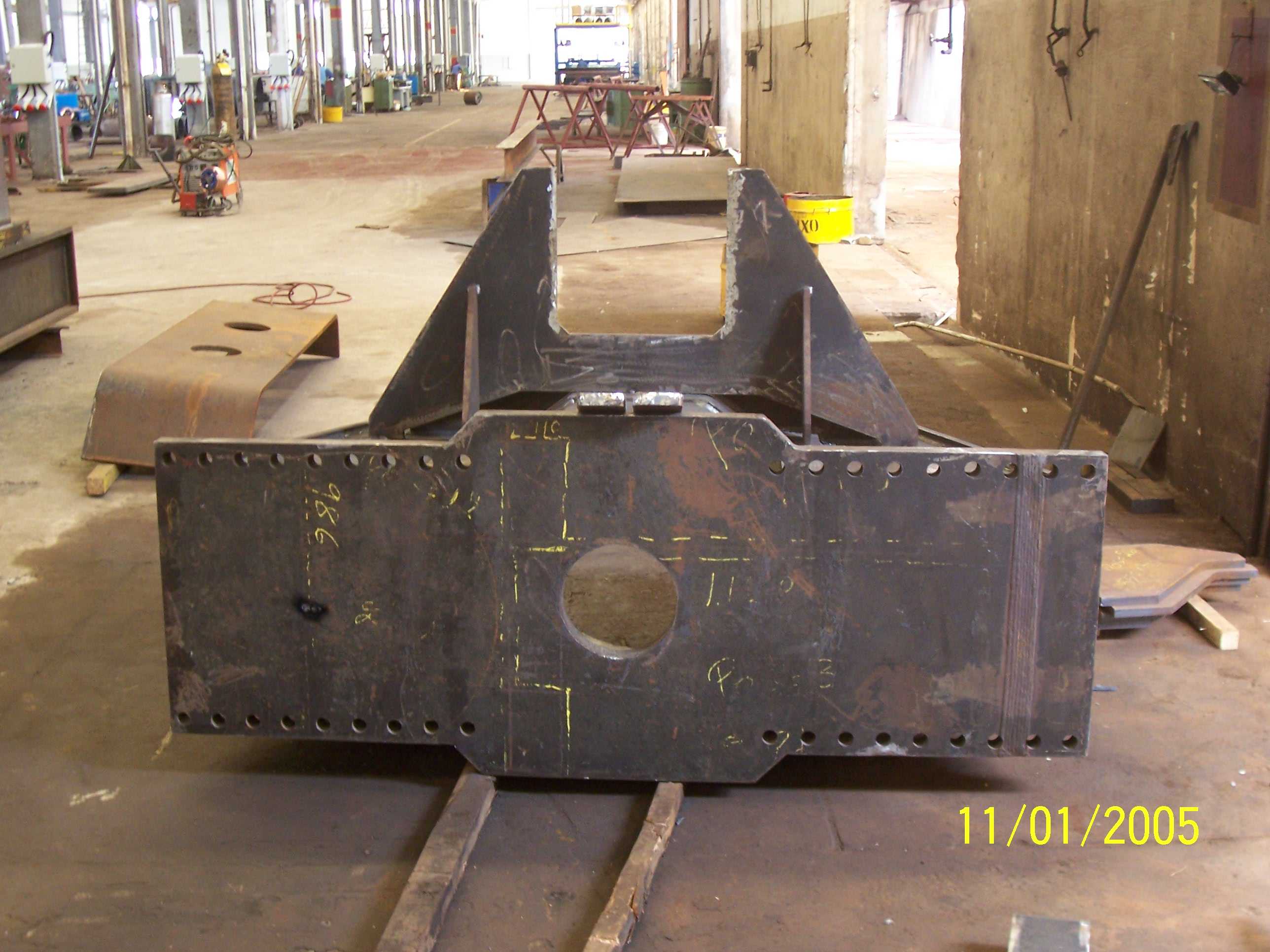

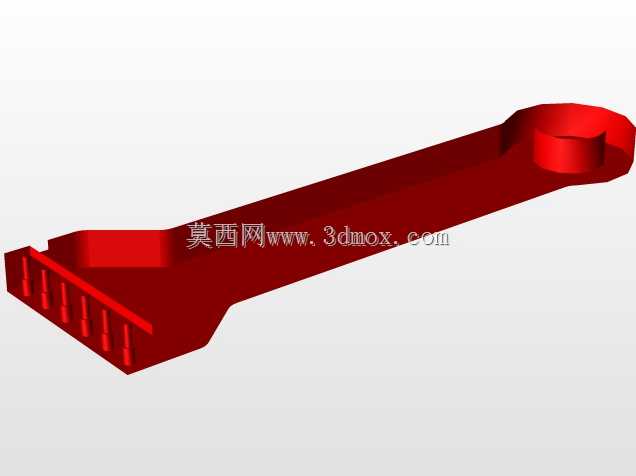

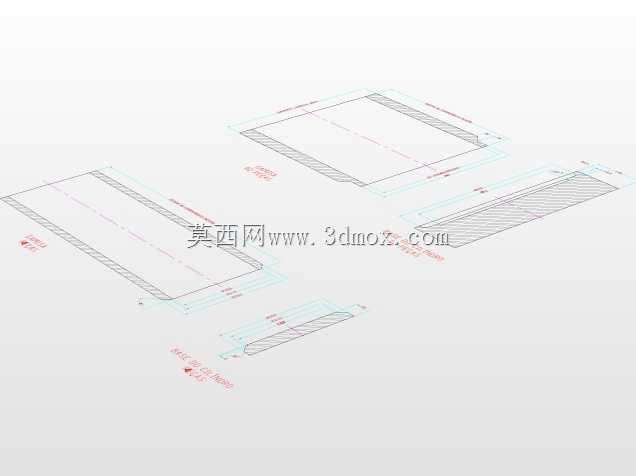

　　每一块弯弧板的展开尺寸都经过精确计算，考虑厚板弯卷时的中性层偏移量，避免弯卷后尺寸出现超差，内部的加强筋板布置在应力集中的转角位置，筋板的厚度与主体钢板厚度匹配，避免焊接时因为厚度差过大出现焊不透或者应力集中开裂的问题。在实际生产场景中，这类构件加工完成后需要进行整体消应力处理，消除焊接和弯卷过程中产生的残余应力，避免后续使用过程中出现应力变形导致的连接失效，建模时所有的焊缝位置都做了实体化处理，没有采用简化的焊缝示意，能够直接用于后续的焊接工艺模拟、应力有限元分析，帮助工艺人员提前预判焊接变形的趋势，提前设置反变形量，减少焊后校形的工作量。构件上的所有连接孔位都在焊后整体加工的基准面上标注，避免焊接变形导致孔位错位，

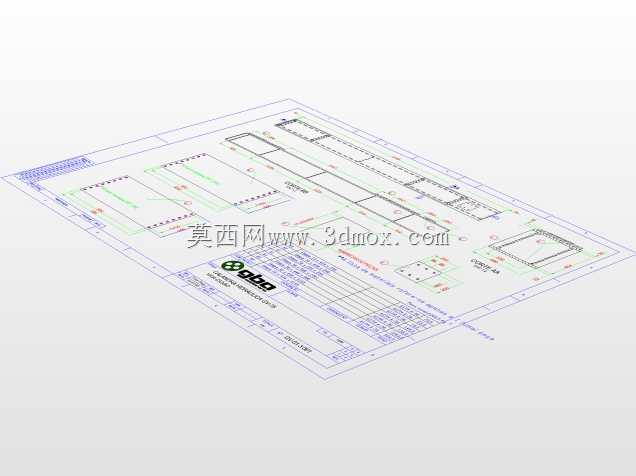

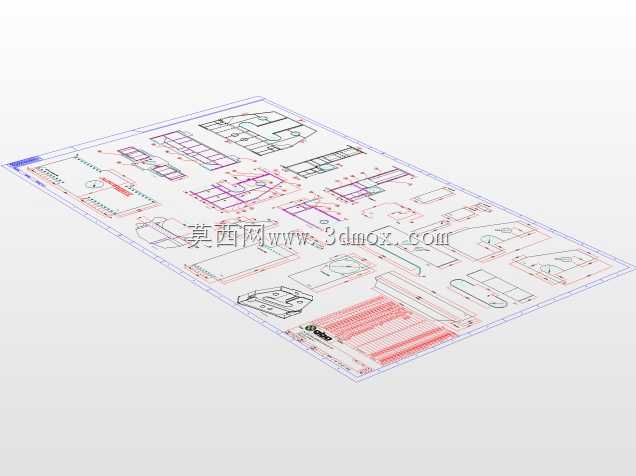

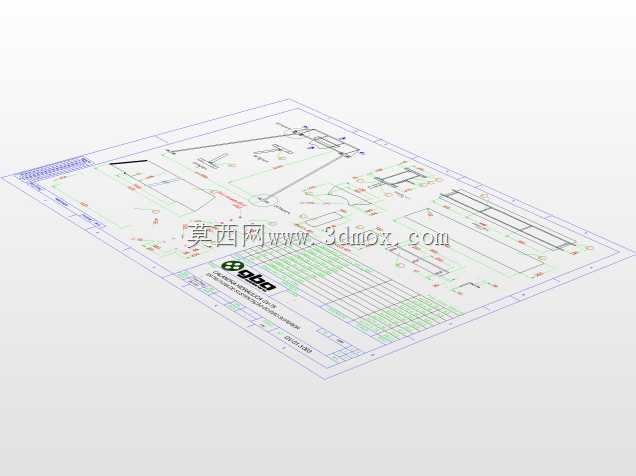

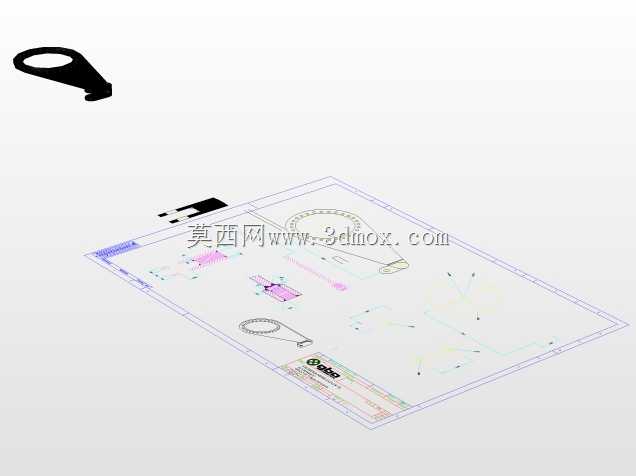

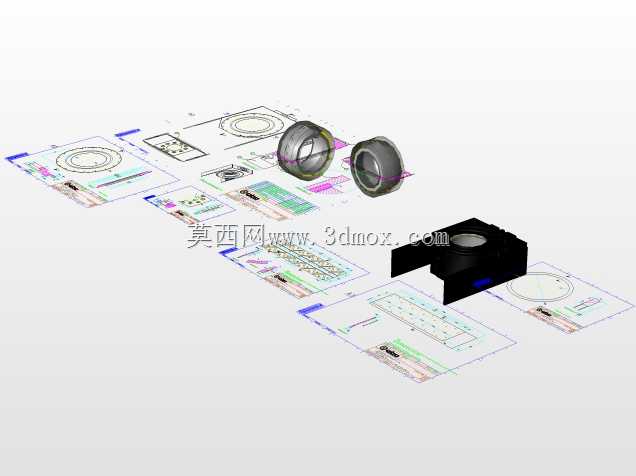

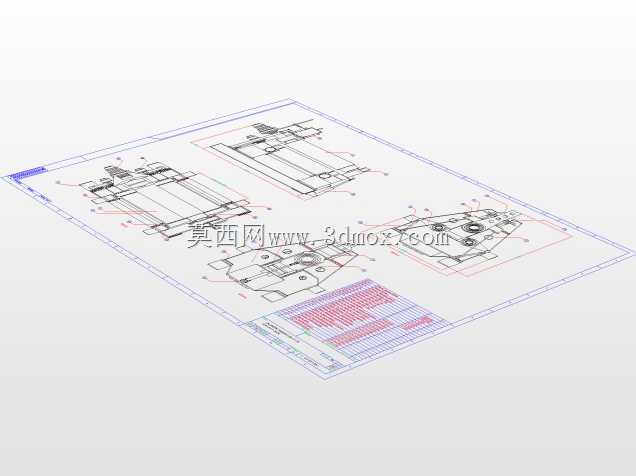

　　外部附板的安装面都预留了机加工的余量，保证后续附件安装时的配合精度。这类厚板弯卷焊接构件不同于普通的薄板钣金结构，所有的结构设计都围绕厚板加工的工艺特性展开，没有追求外观的流线型，所有的结构转折都服务于受力需求和加工可行性，在重型工业场景中，这类构件往往是整套设备的核心承载主体，其尺寸精度、焊接质量直接决定了整套设备的运行寿命和承载能力，建模过程中需要严格核对每一段弯板的曲率、每一条焊缝的坡口形式、每一个附板的安装位置，确保模型与实际加工需求完全匹配，能够直接导出加工图纸用于车间下料、弯卷、组焊全流程的生产指导。
