50吨框架式液压压装设备结构

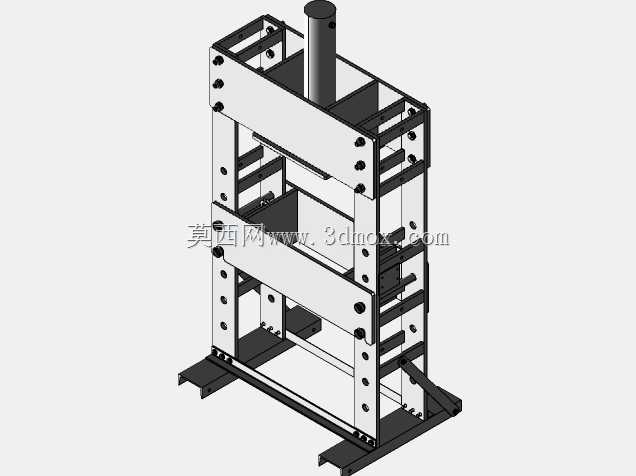

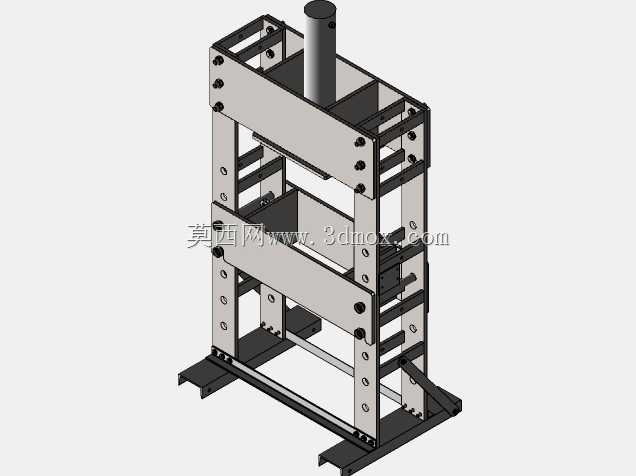

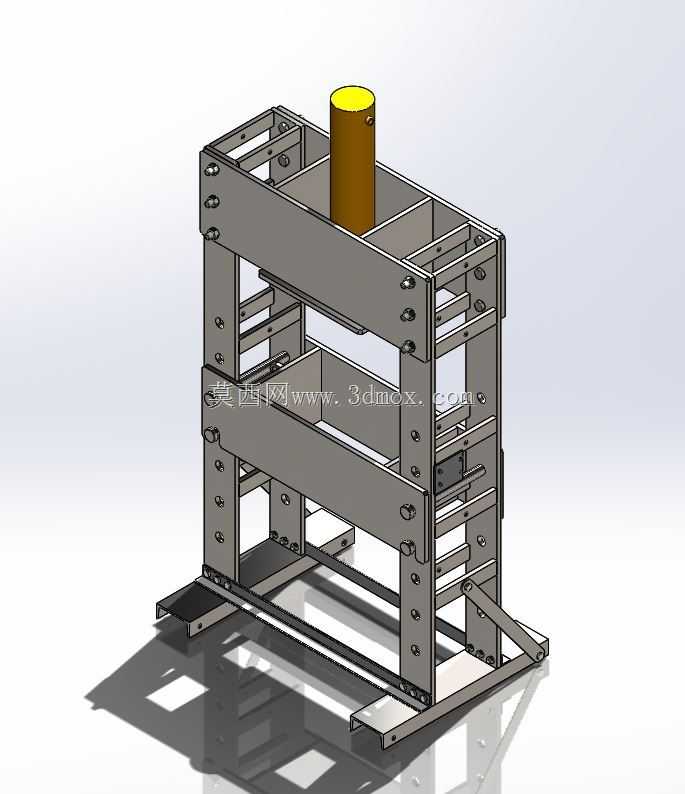

　　这款框架式液压压装设备，主要面向机加工车间、维修工段的压装、校直、成型作业场景，在中小型零部件过盈装配、轴类零件校直、小型金属件冲压成型、废旧零部件拆解压出等工况下有极高的使用频率，是车间里少有的通用性极强的压力加工设备，相比C型单臂液压机，框架式的结构抗偏载能力更强，在承受偏心载荷时机架形变更小，加工精度更稳定，适合长期满负荷的车间作业。从结构设计逻辑来看，整机采用型钢焊接拼接的框架主体，上下横梁与左右立柱通过螺栓组刚性连接，没有采用整体焊接的不可拆结构，主要是考虑到加工运输的便利性，分体式的部件可以在加工完成后拆分运输，到现场再完成组装，降低大尺寸整体机架的运输成本，同时螺栓连接的结构在长期使用出现局部磨损后，

　　可以单独更换对应部件，不需要整体报废机架，降低后期维护成本。立柱上设计了多组等距排布的调节孔位，用于调整活动工作台的安装高度，适配不同高度的工件加工需求，不需要额外制作增高垫块，作业时可以根据工件的总高度，快速将工作台固定在对应孔位，缩短工装调整的辅助时间，这一设计在维修车间的杂件加工场景下实用性极强，毕竟维修作业的工件尺寸跨度极大，从几十毫米的小衬套到近一米的轴类校直都需要覆盖。顶部的液压缸安装位采用沉孔定位设计，液压缸缸体嵌入上横梁的安装沉孔内，通过法兰螺栓固定，保证液压缸的轴线与工作台面垂直，避免压装过程中出现侧向分力导致活塞杆磨损、工件压偏的问题，液压缸的伸出端直接作用于工件，没有额外的活动横梁结构，简化了整机的传动链，

　　减少了中间环节的间隙累积，压装时的力反馈更直接。底部的支撑脚采用外翻式延伸结构，增大了整机的支撑跨度，设备放置在地面时的抗倾覆能力更强，即使压装重心偏置的工件，也不容易出现机架晃动的问题，支撑脚面上预留了地脚螺栓安装孔，有条件的车间可以打膨胀螺栓将设备固定在混凝土地面上，进一步提升作业时的稳定性，尤其是在满负荷50吨压装作业时，固定后的机架不会出现位移。从安装边界来看，整机的宽度控制在1.2米以内，深度在0.8米左右，不含液压缸伸出状态的总高度在1.8米上下，不需要占用过大的车间面积，普通的机加工工位就可以放置，不需要单独预留超大的安装空间，对中小型加工车间非常友好。设备的侧面预留了液压管路的走线空间，后期外接液压站时，

　　可以将管路沿着立柱内侧的走线槽排布，避免管路外露被工件磕碰损坏，同时活动部位的连接位置都设计了润滑注油孔，日常维护时可以定期加注润滑脂，减少铰接部位的磨损，延长设备使用寿命。在实际使用场景中，这类设备常用来完成轴承与轴座的过盈压装、电机转子的轴承拆装、钢板的校平、小型冲压件的压制成型、橡胶衬套的压入等作业，相比大型四柱液压机，它的结构更简单，采购和维护成本更低，操作门槛也不高，普通的机加工操作人员经过简单培训就可以上手使用，不需要专门的设备操作人员值守。设计时特意将受力焊缝都布置在型材的拼接内侧，外部没有多余的突出焊缝，既保证了焊接强度，也避免外部焊缝堆积影响外观，同时所有的连接螺栓都采用内六角圆柱头螺栓，螺栓头沉入型材表面的沉孔内，不会在机架外部形成突出的磕碰点，作业时工件移动不会被螺栓头刮蹭，也减少了操作人员走动时被磕碰的风险。机架的多层横梁结构除了承担受力作用，中间的空置层还可以用来放置常用的压装工装、垫块等配件，作业时可以随手取用，不需要额外配置工具柜，充分利用了机架的闲置空间。
