金属框架式运动康复训练阻力器械结构

　　这款阻力训练构件的设计，最初是面向运动康复场景下的上肢肌力训练需求开发，在社区康复中心、运动医学科康复室、家用健身场景中都有明确的适配空间。不同于常规大重量健身器械的设计逻辑，这款构件的核心使用人群包含运动损伤后恢复期的患者、需要低负荷抗阻训练的中老年群体，因此在结构设计上优先考虑了握持舒适度与阻力输出的线性度，避免突然的应力变化对使用者关节造成额外冲击。

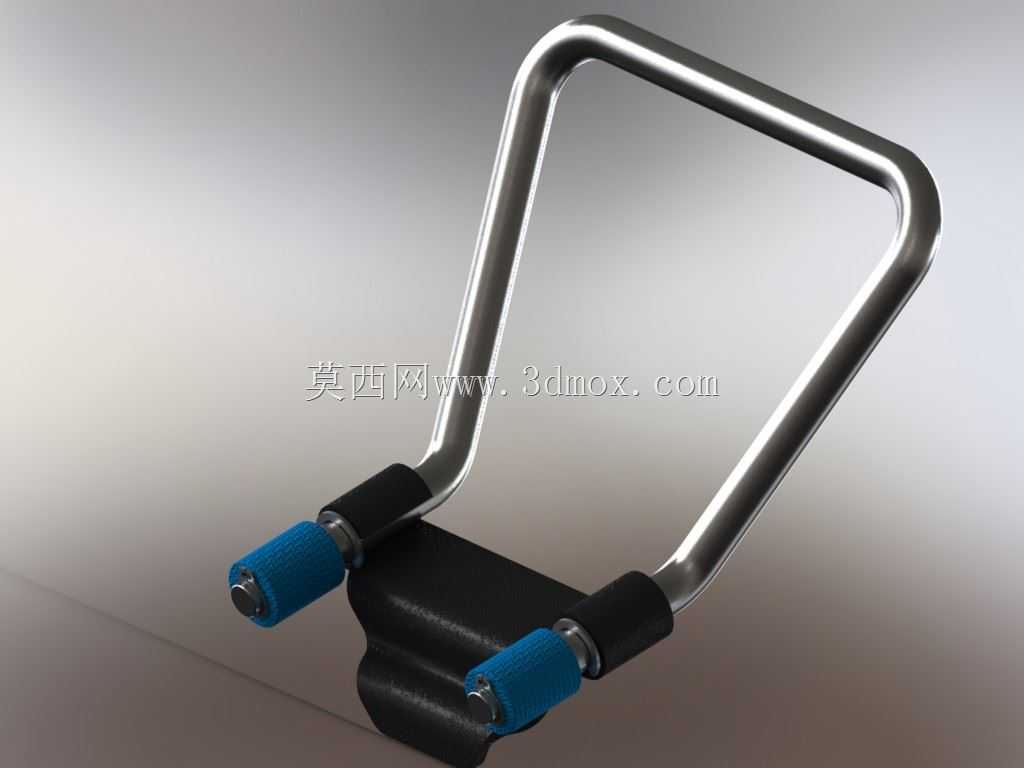

　　从结构组成来看，主体承载框架采用冷弯成型的金属管材弯折成型，弯折处做了大圆角过渡处理，一方面消除了尖锐棱角带来的磕碰风险，另一方面大圆弧的管材弯折工艺能避免管材弯折处出现应力集中导致的强度下降，框架整体的轮廓尺寸适配成年男性肩宽的常规握持间距，使用者双手握持框架两端时，上臂自然外展的角度符合人体工学设计，不需要刻意调整姿态就能完成标准的扩胸、肩外展等训练动作。框架与阻力调节模块的连接位置，设置了两段带防滑纹理的橡塑包覆套，包覆套的邵氏硬度控制在60-65度区间，既不会因为材质过软导致握持时出现过度形变影响定位精度，也不会因为硬度过高在长时间握持时产生硌手的不适感，包覆套与金属管材之间采用过盈配合加环保胶粘接的固定方式，避免反复施力过程中包覆套出现轴向窜动。

　　两端的蓝色旋钮构件是阻力调节的锁止与阻尼输出端，内部集成了可替换的阻尼片结构，旋转旋钮时可以通过改变阻尼片的压紧程度调整训练时的阻力大小，调节行程内的阻力变化梯度均匀，从最小的0.5kg阻力到最大的8kg阻力区间内，没有明显的阻力跳变，适配不同恢复阶段的训练需求。旋钮的外表面做了竖向的滚花纹理，即使手部有汗液也能顺畅旋转调节，不会出现打滑的问题。底部的黑色基座是整个构件的安装定位端，基座上预留了两个标准的安装孔位，可以适配常规的健身器材安装导轨，也可以通过膨胀螺栓直接固定在墙面或者专用训练支架上，安装孔的中心距符合通用健身配件的安装尺寸规范，不需要额外加工转接件就能完成装配，基座与金属框架的连接位置做了加强筋结构，能承受反复推拉过程中产生的交变载荷，长期使用不会出现连接位置松动或者框架变形的问题。

　　在实际选型适配过程中，需要注意安装面的平面度误差不能超过1mm，否则基座固定后会产生额外的装配应力，长期使用可能导致框架连接处出现疲劳裂纹。构件整体的外露金属表面都做了镜面抛光处理，一方面是提升表面的光洁度避免残留污渍，方便康复场景下的日常消毒擦拭，另一方面抛光后的金属表面形成的致密氧化层能提升抗锈蚀能力，即使在康复室相对潮湿的环境下长期使用也不会出现锈迹。设计过程中还特意控制了整体的重量，整个构件净重不超过1.2kg，不管是壁挂安装还是支架安装，都不会对安装基础造成过大的载荷负担，家用场景下即使是轻质隔墙搭配专用膨胀螺栓也能完成固定。

　　不同于常规健身器材追求大重量、高强度的设计思路，这款构件在设计时特意做了载荷冗余校核，框架部分能承受的最大瞬时拉力不低于50kg，完全覆盖康复训练场景下的最大施力需求，同时不会因为过度追求强度而增加不必要的材料厚度，控制了整体的成本与重量。两端的阻尼模块做了密封处理，日常清洁时可以直接用医用酒精擦拭表面，不用担心消毒液渗入阻尼结构内部导致阻尼失效或者金属部件锈蚀。在实际临床康复应用中，这款构件可以配合不同的固定高度，完成肩前屈、肩外展、扩胸、肘关节屈伸等多个动作的抗阻训练，一个构件就能覆盖上肢大部分肌群的康复训练需求，不需要额外配置多种专用训练配件，能有效节省康复场地的空间占用，也降低了康复机构的设备采购成本。
