龙门式多工位数控钻孔加工设备结构

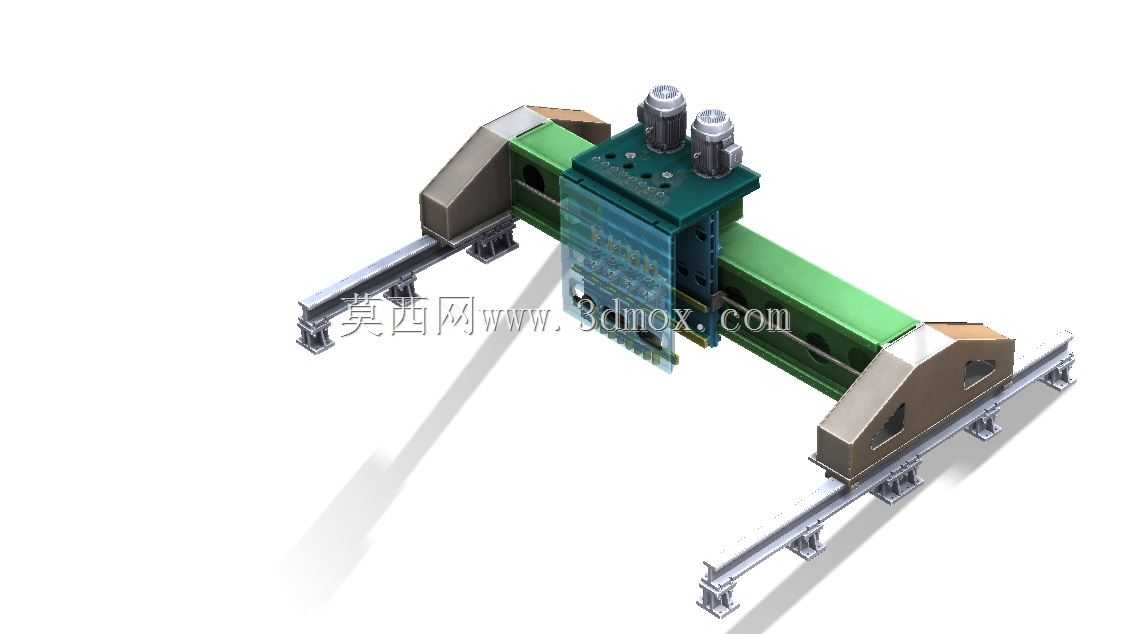

　　这款龙门式多工位钻孔加工设备，主要面向长条形金属型材、复合板材的批量孔位加工作业场景，在门窗型材加工、钢结构小件加工、板式家具五金孔位加工这类需要沿工件长度方向连续完成多孔位加工的产线中适配性极强，不需要工件反复移位装夹，就能完成全长度范围内的孔位加工，能大幅减少长工件加工时的装夹对位辅助时间。设备整体采用双支撑龙门跨架结构，两根平行的重载线性导轨作为龙门架的移动承载基础，导轨沿工件摆放方向平行布置，两端的支撑座通过滑块与导轨配合，支撑座内部集成了齿条传动副的啮合结构，配合伺服驱动单元就能带动整个龙门横梁沿导轨方向做精准的纵向进给移动，这种双侧支撑的结构相比单臂悬臂结构，在加工过程中机头的晃动量能控制在0.02mm以内，即使加工长度达到6米的长型材，全程的加工位置精度也能保持稳定，不会出现悬臂结构远端下探时的让刀偏差。

　　横梁部分采用加厚矩形钢焊接结构，经过去应力退火处理后再做导轨安装面的精铣加工，保证机头滑座在横梁上横向移动时的直线度，机头滑座同样通过线性导轨与横梁连接，由独立的伺服电机带动滚珠丝杠驱动横向进给，可以根据孔位的横向坐标快速移动到指定加工位置。滑座上搭载的两组钻孔机头采用并排布置的结构，每个机头都带有独立的进给气缸与转速可调的电主轴，可以根据加工需求安装不同直径的钻头，或者分别适配钻孔、倒角两种不同的加工工序，一次走刀就能完成同一位置的复合加工，不需要中途更换刀具，也能根据加工节拍选择单头工作或者双头同步工作，适配不同产能要求的产线。机头部分还带有压料辅助结构，在钻头接触工件前，压料脚会先压紧工件表面，避免长型材在钻孔受力时出现翘曲移位，保证孔位的垂直度，尤其是加工薄壁型材时，能有效减少钻孔处的变形量。

　　从安装边界来看，设备的导轨长度可以根据加工工件的最大长度做适配调整，常规配置下导轨单根长度为6.5米，两端支撑座的外侧预留0.3米的安全移动余量，设备总宽度控制在2.2米以内，不需要占用过大的车间场地，地面只需要做常规的水泥硬化就能安装，不需要特殊的地基浇筑，对于中小型加工车间来说场地适配成本很低。设备的走线全部采用拖链内置布置，纵向移动的拖链沿导轨侧方安装，横向移动的拖链沿横梁侧方安装，所有动力线、信号线都在拖链内部有序排布，避免移动过程中线路拉扯磨损，也能减少车间加工碎屑对线路的损伤。

　　设计过程中针对长工件加工的排屑问题做了专门考量，龙门架的移动速度可以根据加工材质调整，钻孔过程中产生的铁屑会顺着工件下方的排屑斜面落到集屑槽内，不会堆积在导轨面上影响移动精度，导轨表面还加装了不锈钢伸缩防护罩，能阻挡加工碎屑、切削液溅到导轨滚道内部，延长导轨的维护周期。设备的加工头进给行程做了限位设计，最大下钻深度可以达到80mm，能够满足常规型材、板材的钻孔深度需求，进给速度可以根据钻头直径、加工材质做无级调整，避免钻头过载崩损。另外，设备的两个钻孔机头的间距可以手动调整，在加工固定孔距的批量工件时，可以预先调整好两个机头的间距，加工时纵向移动一次就能完成两个孔位的加工，相比单机头逐位加工的效率能提升近一倍，在批量标准化工件加工时的优势十分明显。
