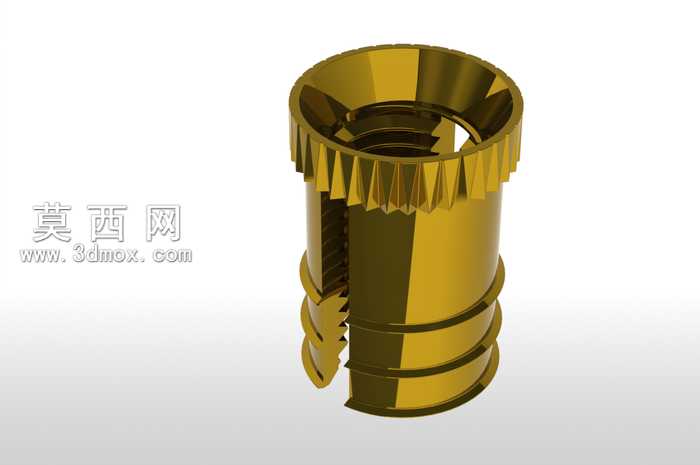

M4拆分叶片黄铜插入嵌件结构设计

本作品为适配塑料基体连接的M4规格拆分叶片式黄铜插入嵌件，建模阶段以实际嵌装使用需求为核心逻辑，先完成整体同轴回转体的基础轮廓搭建，精准控制内外径尺寸、整体高度参数，保证与M4螺纹规格的适配性。结构设计上，顶部设置带齿状防滑结构的端沿，嵌装后可与塑料基体端面形成咬合限位，避免嵌件发生周向转动；中部主体为空心筒体结构，内壁加工连续标准内螺纹，用于实现M4规格螺丝的旋合连接，筒体外侧设置多道环形凸筋，可在塑料注塑包覆后形成轴向卡位，防止嵌件受拉脱出；下部设计拆分式弹性叶片结构，叶片外侧带有倒刺状卡位结构，插入预制安装孔时叶片可受挤压向内收拢，到位后向外弹开卡入基体，实现快速预装定位，拆分式的叶片设计可适配一定范围内的安装孔公差，降低装配精度要求。材质与渲染阶段，选用黄铜材质进行表现，调整金属材质的反射率、粗糙度参数，还原黄铜特有的暖金色金属光泽，对齿状边缘、叶片倒刺、环形凸筋的棱角做细微的倒角处理，既避免锐边应力集中，也让渲染效果更贴近真实机加工零件的质感，通过光影调整突出各结构的层次，清晰展现内螺纹、外卡位结构、弹性叶片的细节特征。设计过程中充分考量嵌件的实际使用场景，兼顾嵌装便捷性与连接可靠性，各结构尺寸经过参数化校验，保证螺纹旋合顺畅、卡位结构受力均匀，可直接用于注塑嵌装、预制孔压装等多种装配场景的结构参考。
