M4声波黄铜嵌装螺母三维结构设计

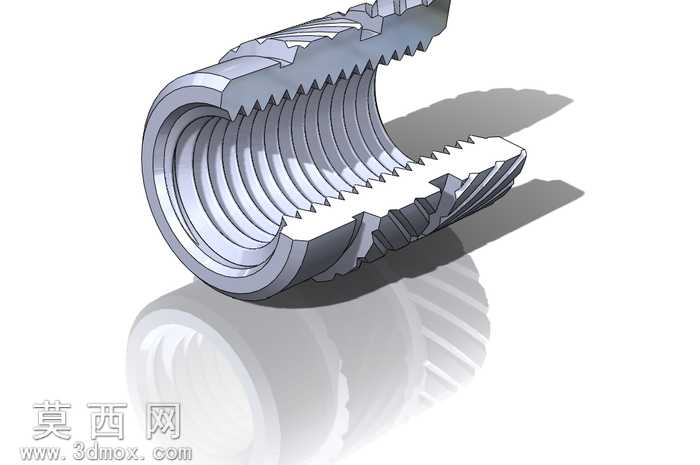

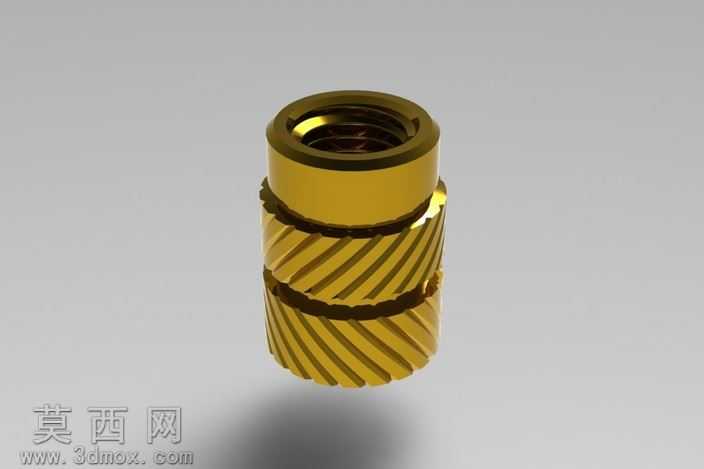

本作品为M4规格声波黄铜嵌装插入件的三维参数化模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成嵌件的基体圆柱轮廓，精准控制内螺纹的公称直径、螺距等核心参数，匹配M4标准粗牙螺纹的尺寸规范，保证内螺纹与对应规格螺栓的装配适配性。模型外表面的斜向声波防滑纹路采用扫描切除特征完成，通过绘制螺旋引导线与三角形截面轮廓，沿螺旋路径切除生成均匀分布的斜向齿纹，两道环形分隔槽通过旋转切除特征实现，精准控制槽宽与槽深尺寸，保证嵌件注塑后与塑料基体的咬合强度。建模过程中对所有锐边进行了圆角过渡处理，避免应力集中问题，同时还原了黄铜嵌件的端面倒角特征，符合实际五金件的加工工艺要求。渲染阶段采用金属黄铜材质，调整材质的反射率、粗糙度与金属度参数，还原黄铜材质特有的暖金色金属光泽，对斜纹表面的光影反射进行精细化调整，突出纹路的凹凸立体感，场景采用柔和的漫反射环境光，搭配底部投影效果，清晰展现嵌件的整体结构与细节特征。该嵌件的设计思路围绕注塑装配的抗扭需求展开，人字形排布的长齿斜纹能够在嵌件埋入塑料基体后，有效抵抗螺纹连接时的扭转力矩，避免嵌件在塑料件内发生转动松脱，相比普通直纹嵌件，声波斜纹结构能够在连续波或公约受力方向上提供更均匀的咬合力，既适用于超声波焊接嵌装工艺，也可适配模内注塑的埋入工艺，可广泛应用于各类需要在塑料壳体上设置可靠螺纹连接的场景，模型完整还原了产品的所有结构细节，可用于装配验证、工艺模拟与产品展示等场景。
