尼龙材质带钢六孔接线连接器结构设计

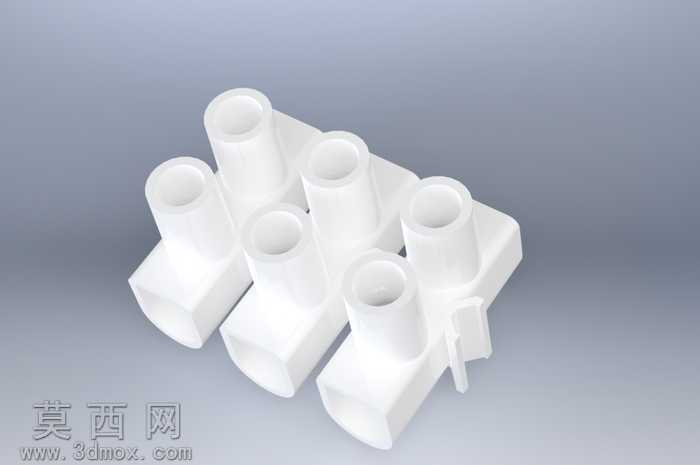

本作品为尼龙材质带钢接线连接器的三维建模设计，整体采用绝缘尼龙作为主体基材，建模过程中首先完成整体布局的基准定位，按照接线位的排布逻辑规划六组独立接线通道的位置，确保各通道之间保持均匀的间距，避免接线后出现线路干涉、绝缘距离不足的问题。主体结构建模时，先绘制单组接线单元的截面轮廓，通过拉伸、拔模命令生成带过渡圆角的中空接线筒体，筒体下端设计为适配线缆压接的方型承托结构，边缘做圆弧过渡处理，既可以消除注塑生产时的应力集中问题，也能避免安装使用过程中尖锐边角划伤操作人员或线缆绝缘层。完成单组单元建模后，通过阵列命令生成其余五组接线结构，再通过合并命令将六组单元与底部的连接基板整合为一个整体，基板侧边设计有带卡扣的固定结构，建模时精准匹配卡扣的倾斜角度与卡合尺寸，确保该连接器可以快速卡装到对应的安装位上，无需额外螺丝固定即可实现稳定装配。材质设置阶段，为主体赋予哑光白色尼龙材质，调整材质的粗糙度、漫反射参数，还原尼龙材质略带磨砂的质感，同时为内部嵌装的带钢导电部件赋予金属材质，调整金属的反光度与金属度参数，区分绝缘部分与导电部分的视觉差异。渲染阶段采用柔和的漫反射光源，从斜上方45度角打光，搭配弱环境补光消除结构暗部的死黑区域，清晰展现每个接线筒体的内部轮廓、基板的加强筋结构以及侧边卡扣的细节形态。设计过程中重点考量了注塑成型的工艺可行性，所有结构的壁厚保持均匀一致，避免出现壁厚突变导致的缩痕、缺胶问题，所有转角位置都设置了符合注塑工艺要求的圆角，同时针对分模线的位置做了优化，将分模线设置在结构的非外观面，减少后续披锋处理的工作量。带钢嵌件的位置在建模时预留了精准的安装槽位，确保嵌件装入后不会出现松动、偏移的问题，接线筒体的内径尺寸按照常规6amp电流对应的线缆线径做适配设计，既可以保证线缆顺利插入，也能让压接后的接触面保持足够的接触压力，降低接触电阻，避免长期使用出现过热问题。整体结构紧凑，六组接线位呈两排排布，在保证接线容量的前提下尽可能缩小了整体的安装占用空间，适配紧凑空间内的多路线缆转接需求。
