索具4原型配套复合冠层框架结构

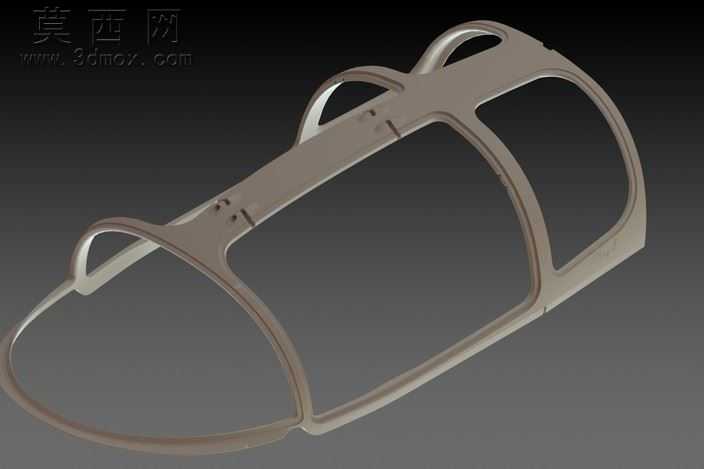

本模型为适配索具4原型的复合冠层框架，建模阶段以实际航空配套部件的功能需求为核心导向，先通过三维草绘勾勒框架整体轮廓，精准匹配降落伞部署时的钢丝绳缆通行路径，预留出三处弧形镂空区域作为缆线运行通道，同时在框架边缘设置对称的弧形挂耳结构，用于与索具主体完成快速装配定位。建模过程中对框架的壁厚做了梯度化处理，受力集中的挂耳衔接位置适当加厚，非受力的冠层覆盖区域做减薄设计，在保证结构强度的前提下最大化降低整体自重。材质渲染阶段模拟玻璃纤维薄板的哑光浅灰质感，还原复合材料表面细微的纤维纹理，同时对框架边缘的装配卡槽做细节刻画，呈现卡槽内的定位凸点结构，还原实际部件的装配逻辑。结构设计上充分考量降落伞部署瞬间的受力工况，框架整体采用流线型弧面过渡，避免尖锐棱角对钢丝绳缆造成磨损，同时框架的弧度经过反复调整，确保缆线通行时不会出现卡滞，能够顺畅完成碾压、撕断玻璃纤维薄薄板的动作，保障降落伞顺利弹出部署。模型的曲面连续性经过严格校验，所有衔接位置均做圆角过渡处理，避免应力集中导致的结构失效，整体结构兼顾轻量化与高强度要求，完全适配索具4原型在跨地域飞行场景下的使用需求，可直接用于后续的结构仿真验证、装配干涉检查以及配套部件的协同设计工作。
