Matelec PAR 38双安全光运动传感器结构

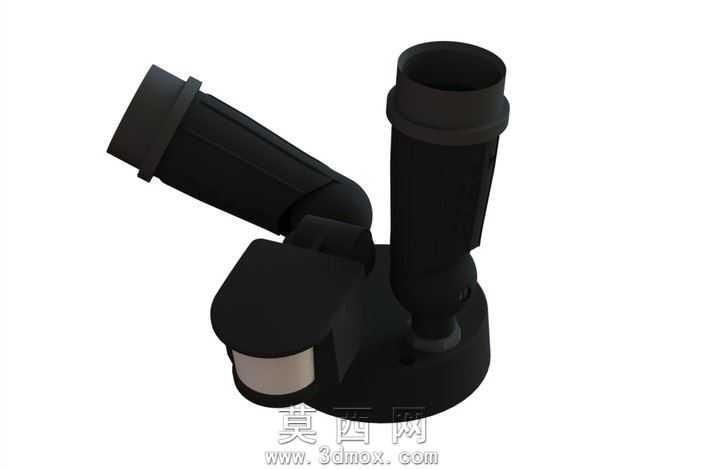

本模型为Matelec PAR 38双安全光运动传感器的完整三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了产品的全部装配结构与零部件细节。建模阶段首先梳理产品的装配逻辑，将整体结构拆分为底座主体、角度调节支架、传感探测头、内部衬套、端盖紧固件、固定螺丝六大类独立零部件，每一个零部件都按照实际生产的加工特征进行建模，比如底座部分的安装孔位、走线槽位、卡扣结构都做了精准还原，角度调节支架的铰接结构、阻尼卡位细节也完全复刻实物的装配关系，确保所有零部件之间可以实现无干涉的虚拟装配，能够直观展示产品的组装流程与内部配合逻辑。材质与渲染阶段针对不同零部件的实际材质做了区分设置：外壳类的黑色塑料部件采用哑光磨砂塑料材质，调整了合适的粗糙度与漫反射参数，还原工程塑料的哑光质感；内部的白色衬套部件采用半哑光的浅色工程塑料材质，和黑色外壳形成明确的视觉区分；金属紧固件采用带轻微反光的金属材质，还原螺丝等标准件的金属质感；传感探测头的透光部分采用半透明的磨砂光学材质，模拟实际产品的滤光罩透光效果。渲染时采用柔和的均匀布光，既清晰展示每一个零部件的轮廓细节，也通过爆炸视图的呈现方式，将所有拆分的零部件沿装配轴线依次排布，让观看者可以快速理解每个零件的装配位置与整体的组装顺序。设计思路上，该模型完整保留了产品的可调角度结构特征，还原了支架部分的多维度转动调节能力，能够直观体现产品安装后可调整探测角度的功能特点，所有的结构细节都服务于实际产品的功能表达，没有冗余的建模内容，既可以用于产品结构的展示教学，也可以作为同类传感产品设计的参考素材，帮助设计者快速理解这类壁挂式光电运动传感器的结构组成与装配逻辑。
