带缓冲结构双钩起重吊具结构设计

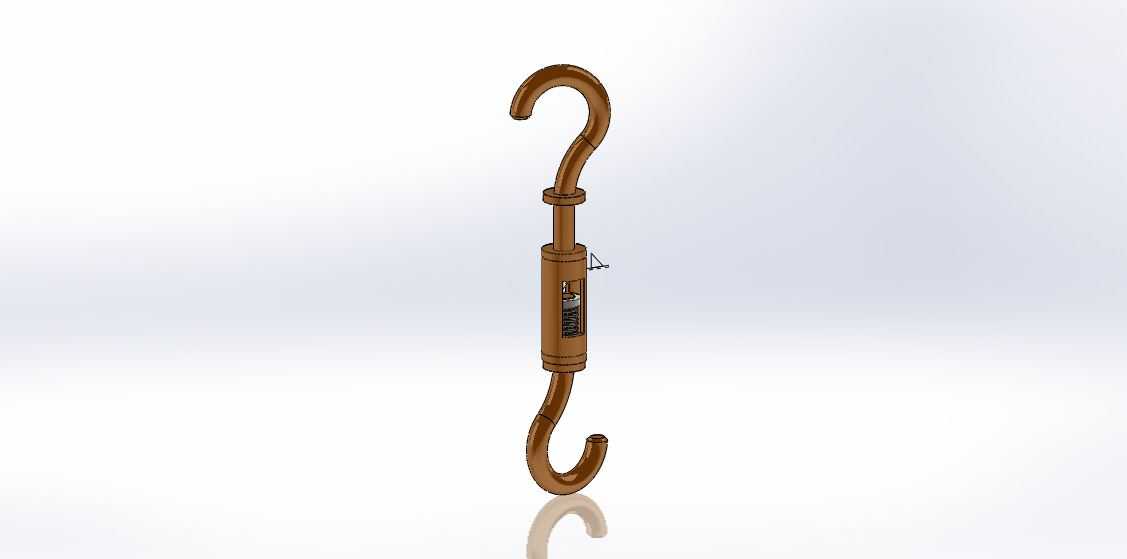

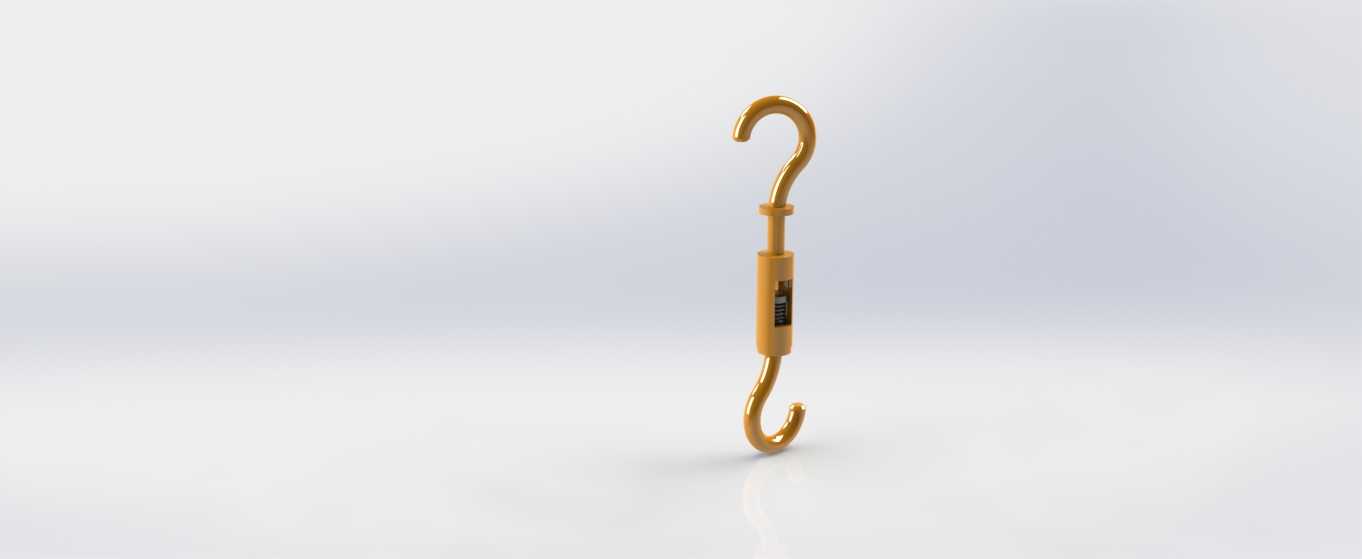

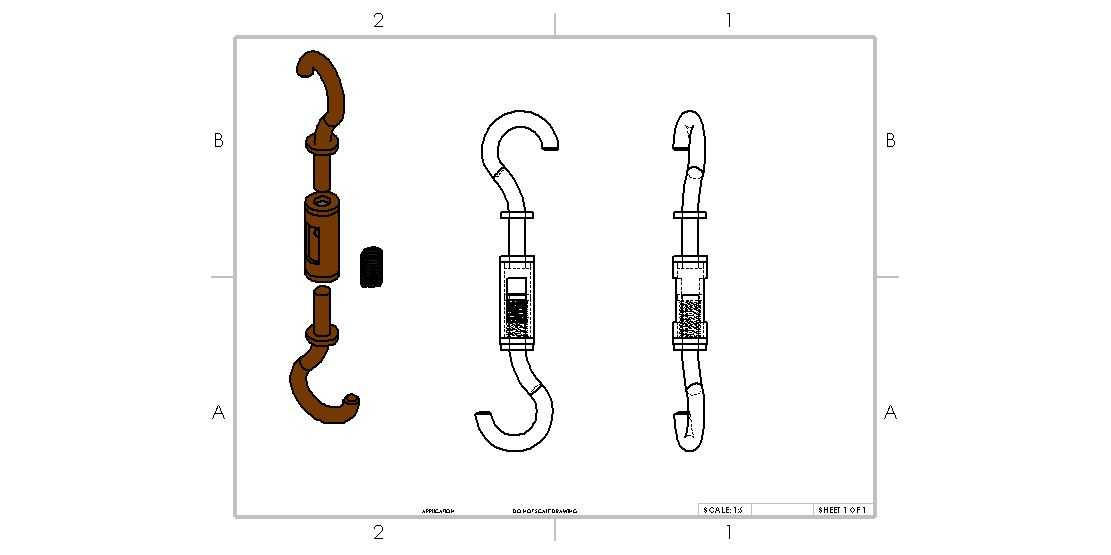

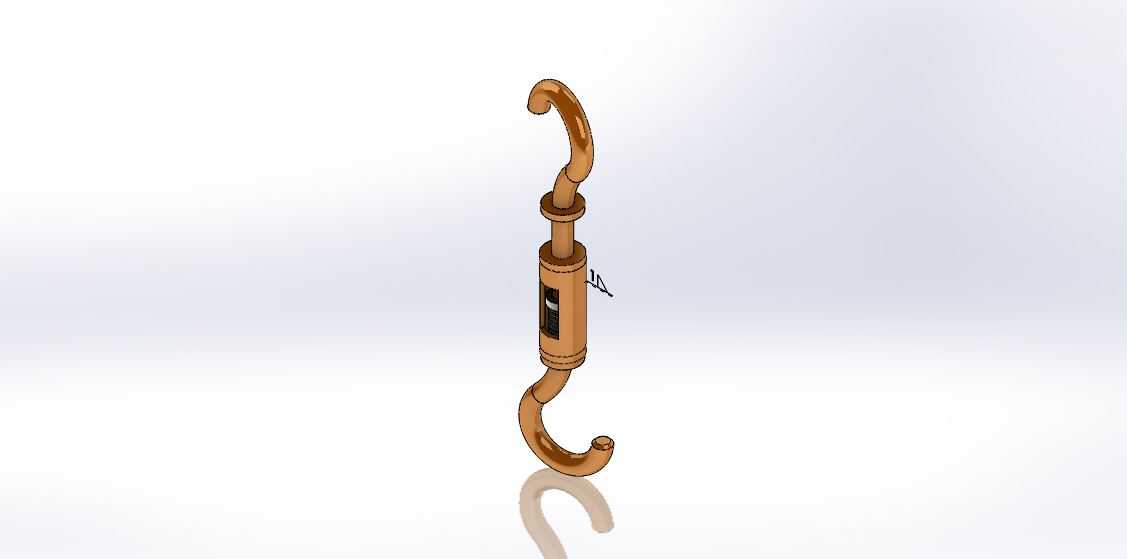

　　在车间零散物料吊装、轻型设备移位、仓储货物周转这类日常作业场景里，普通固定式吊钩经常会遇到起吊瞬间冲击力过大的问题——尤其是当吊装物存在小幅偏摆、或者起升机构启动速度偏快时，刚性连接的吊钩会把冲击载荷直接传递给上部吊索和起升机构，长期下来不仅容易造成吊索疲劳断丝，还可能因为瞬间过载导致吊装物脱落，存在不小的安全隐患。这款带内置缓冲结构的双钩吊具，就是针对这类轻载吊装场景的痛点做的结构优化，和普通单钩或者刚性双钩不同，它的中间筒体内部集成了弹性缓冲组件，上下两个挂钩分别通过导向柱和筒体内的缓冲件连接，当起吊瞬间产生冲击载荷时，内部的弹性组件会产生小幅压缩位移，把瞬间的尖峰载荷吸收掉一部分，让整个吊装过程的受力更平缓。从结构布局来看，

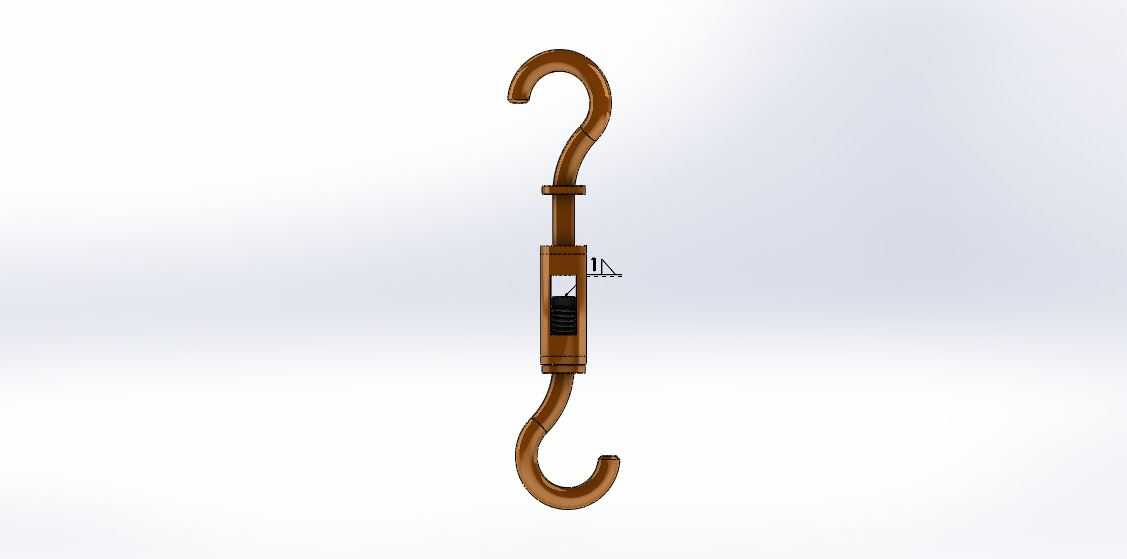

　　上部的弯钩是用来连接上部吊索、葫芦吊钩或者固定吊点的，下部的弯钩用来挂载待吊装的工件或者吊具，两个挂钩的钩体都做了圆弧过渡处理，没有尖锐的棱角，避免在挂载吊索的时候割伤吊索纤维或者钢丝绳的丝股。中间的连接筒体除了容纳缓冲组件之外，还做了可视化的观察槽，可以直接看到内部缓冲件的压缩状态，作业人员在起吊前可以通过观察槽确认缓冲组件是否正常就位，有没有出现卡滞或者失效的情况，不用拆开筒体就能做日常的外观检查，这点在现场作业的时候实用性很强。设计的时候特意把上下挂钩的旋转自由度做了限制，导向柱和筒体之间采用的是小间隙配合，既可以让挂钩沿轴向做小幅的缓冲位移，又不会让挂钩产生周向的随意转动，避免吊装过程中工件因为挂钩自转产生扭转，

　　导致吊索拧结或者工件偏摆。从安装边界来看，这款吊具属于串联式安装的配件，不需要额外做固定基座，只要把上部挂钩挂在起升机构的吊钩上，下部挂钩挂载吊具或者工件就能直接使用，整体的轴向长度控制在常规轻型吊具的尺寸范围内，不会因为增加了缓冲结构就过多占用起升的有效高度，适配市面上大多数0.5t到2t级别的手动葫芦、电动葫芦以及轻型起重机的吊点尺寸。钩体的开口尺寸做了通用化设计，可以适配直径在6mm到16mm之间的钢丝绳、吊装带以及卸扣，不需要额外定制转接件就能直接搭配现有吊装索具使用。在结构强度设计上，钩体和筒体的受力部位都做了等强度处理，弯钩的受力最大的弯曲部位做了局部加厚，导向柱和筒体连接的部位做了退刀槽过渡，避免应力集中导致的断裂，

　　内部的缓冲件预压量是按照额定载荷的1.2倍做的匹配，正常作业时缓冲行程控制在10mm以内，既可以有效吸收冲击，又不会因为缓冲行程过大导致吊装物产生过大的上下窜动。和市面上常见的弹簧缓冲吊具不同，这款结构的缓冲组件是封闭在筒体内部的，作业过程中不会有外露的弹性部件，避免了吊装过程中杂物卡入弹性部件导致缓冲失效，也能减少车间里的粉尘、油污对缓冲组件的侵蚀，日常维护只需要定期在导向柱的配合位置加注少量润滑脂就行，不需要频繁拆解更换内部零件。在实际使用场景里，这类带缓冲的双钩吊具特别适合用在机加工车间的工件周转，比如吊装已经精加工完成的轴类、盘类零件，起吊时的缓冲作用可以避免工件因为瞬间冲击产生磕碰，保护加工面的精度；在仓储环节周转箱装的零散零件时，缓冲结构也能减少箱体因为晃动产生的零件磕碰，同时降低起升机构的载荷波动，延长葫芦钢丝绳的使用寿命。设计的时候也考虑了极端工况下的安全性，在筒体内部设置了机械限位结构，就算缓冲件出现意外断裂，上下导向柱也会被筒体的限位台阶卡住，不会出现吊具脱开导致工件坠落的情况，整个结构没有采用复杂的液压或者气动元件，纯机械结构的可靠性更高，适合在车间、仓库这类环境相对复杂的场所长期使用，不会因为温度变化、粉尘油污影响正常功能。
