五孔带内齿形安装定位连接垫片

　　这类带内齿轮廓的五孔安装垫片，常配套在需要周向定位、多点紧固的传动连接节点中，在小型动力输出端、传感器安装基座、轻载传动机构的端面连接场景里十分常见。不同于普通平垫片仅靠接触面摩擦力实现防松的设计，该垫片中部的内齿形轮廓可直接与配套轴端的外齿结构嵌合，在螺栓预紧力之外额外提供周向的扭矩传递能力，避免连接副在设备启停、变载荷工况下出现相对转动错位，尤其适合有频繁正反转、振动幅值较小的传动工位使用。

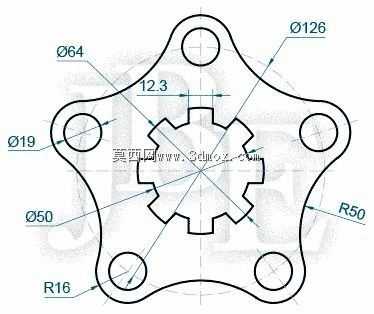

　　从结构设计逻辑来看，垫片整体采用对称式五凸耳布局，每个凸耳位置预留一个光孔作为螺栓穿装通道，五个安装孔沿周向均匀分布，可适配圆周方向均布的螺栓组安装需求，安装时无需刻意调整周向角度，任意一个孔位对准后其余孔位均可自然对齐，能有效降低现场装配的对位难度。中部的内齿形轮廓并非装饰结构，齿形的齿顶、齿根均做了圆弧过渡处理，既避免尖角处的应力集中，也能保证与配套外齿件啮合时的接触面积均匀，不会出现局部应力过大导致的齿面压溃问题，在传递额定扭矩时，齿面接触应力可控制在材料许用应力范围内，长期运行不会出现齿形磨损变形。

　　外形尺寸方面，垫片的外轮廓最大边界由五个凸耳的外圆弧决定，设计时需保证凸耳外圆弧与安装孔的同轴度，避免螺栓穿装后凸耳边缘与安装座侧壁发生干涉；内齿形的分度圆直径需与配套轴齿的分度圆保持一致，齿侧间隙控制在0.02-0.05mm区间，既保证装配时可顺利嵌合，又不会因间隙过大导致传动回程误差。安装边界上，五个安装孔的中心距需严格匹配安装基座的螺纹孔位置度公差，孔位公差控制在±0.03mm以内，避免螺栓强行穿装带来的附加装配应力；垫片的厚度需根据传递扭矩大小、螺栓预紧力综合选定，厚度过薄会导致齿形啮合深度不足，传递扭矩时容易脱齿，厚度过厚则会增加连接副的轴向尺寸，占用不必要的安装空间。

　　实际应用中，这类垫片常搭配内六角圆柱头螺栓使用，螺栓预紧时需按对角顺序逐步拧紧，保证垫片各个凸耳位置的压紧力均匀，避免因局部压紧力不足导致垫片受力不均出现翘曲。在传感器安装场景下，该垫片的内齿结构可限制传感器本体相对安装座的转动，避免设备运行过程中传感器检测角度偏移导致的检测数据失准；在小型齿轮传动的端面限位场景中，垫片的内齿可与轴端齿轮的端面齿嵌合，限制齿轮的轴向窜动，同时不影响齿轮的正常扭矩传递，相比普通的轴用挡圈，这种垫片的接触面积更大，轴向承载能力更强，能承受一定的轴向冲击载荷。

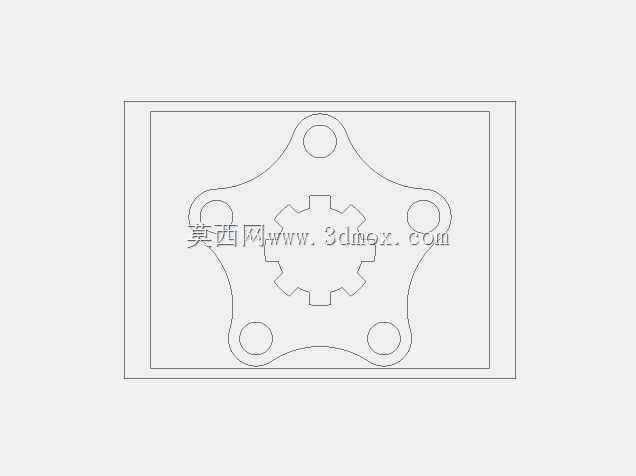

　　设计建模时，需先确定安装孔的分布圆直径、内齿的模数与齿数、外凸耳的圆弧半径三个核心参数，先绘制中心对称的基准线，再通过环形阵列完成五个凸耳与安装孔的轮廓绘制，中部内齿可通过渐开线齿形绘制后做圆弧修缘，最后对所有锐边做0.2mm的倒角处理，避免装配时划伤操作人员或配套零件表面。建模过程中需重点保证各个特征的对称度，尤其是内齿与外安装孔的位置度，若位置度偏差过大，装配时会出现齿形啮合错位、螺栓无法穿装的问题，直接导致零件报废。
