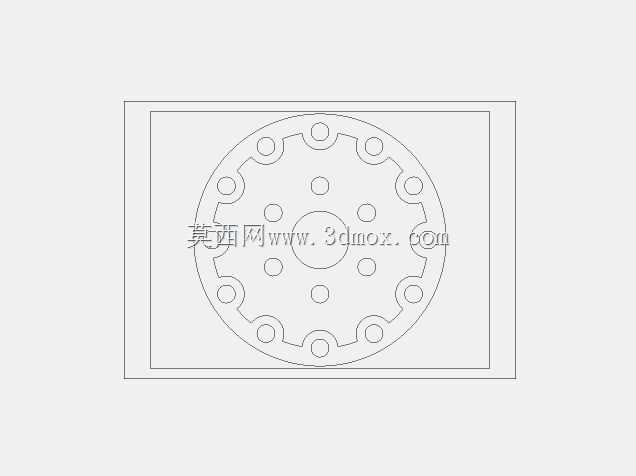

带周向凸耳的多孔圆形安装法兰盘结构

　　这类带周向凸耳的多孔圆形安装法兰盘，在流体管路对接、传动组件端盖固定、传感器安装基座等场景中应用十分广泛，日常做设备结构设计时，这类零件是管路系统、旋转组件端面上最常接触的连接件之一。从结构设计逻辑来看，整个零件以中心大通孔为核心基准，中心孔的尺寸直接匹配对接轴的外径或者管路的通径，设计时首先要保证中心孔的同轴度公差，避免对接后出现管路偏斜、轴系卡滞的问题。围绕中心孔均匀分布的一圈小孔，是端面密封或者端盖固定的安装位，这类孔的位置度公差需要严格控制，通常会和对接件的对应孔位做配做设计，避免安装时出现螺栓无法穿入的问题。外圈周向均匀排布的带圆弧缺口凸耳，是整个零件的主安装固定位，每个凸耳上的圆弧缺口可以直接卡入预装的螺栓杆，

　　不需要完全拧下螺母就能完成零件的拆装，相比整圆孔的安装耳，这种结构在设备维护、部件更换时能节省至少三分之一的拆装时间，尤其适合需要频繁拆装检修的管路检测点、传感器安装位场景。做这类零件的三维建模时，首先要确定整体的外圆边界尺寸，这个尺寸直接决定了零件的安装空间需求，设计时需要提前核对安装位的周边间隙，保证零件装入后不会和周边的管线、结构件产生干涉。凸耳的数量是根据整体的受力载荷计算确定的，周向均布的设计可以让每个安装点的受力均匀，避免局部应力集中导致的法兰变形，尤其是在有压力的管路对接场景中，均匀分布的安装点能让端面密封垫的压紧力保持一致，减少密封泄漏的风险。中心区域的小孔排布采用极性阵列的方式，建模时先绘制单个孔的特征，

　　再以零件中心为阵列基准，按照计算好的角度间隔完成整圈特征的阵列，这种建模方式后续修改孔位数量、调整孔间距时只需要修改阵列参数，不需要重新绘制单个特征，能大幅提升设计迭代的效率。零件的厚度尺寸需要根据承受的压紧力、工作压力来计算，厚度过薄会导致法兰压紧后出现翘曲变形，破坏密封面的平面度，厚度过大则会增加不必要的重量和材料成本，通常在满足强度和刚度要求的前提下，会尽量减小零件的厚度，同时在安装凸耳的位置做局部的加厚处理，抵消螺栓压紧时产生的局部应力。从安装边界来看，这类法兰盘的安装空间需要预留出凸耳外圆至少5毫米的操作间隙，方便扳手伸入拧紧固定螺母，同时中心孔的对接端需要预留足够的插入长度，保证对接的管路或者轴段能稳定定位，

　　不会出现径向窜动。实际选型应用时，还要注意零件的材质匹配，普通常压水气管路场景可以选用普通碳钢做表面防锈处理，有腐蚀介质的场景则需要选用不锈钢或者工程塑料材质，不同材质的零件强度差异较大，对应的安装螺栓拧紧力矩也要做对应调整，避免力矩过大压裂零件或者力矩过小导致密封失效。这类零件的端面平面度要求较高，尤其是和密封垫接触的环形区域，平面度公差通常控制在0.1毫米以内，建模时不需要额外绘制表面粗糙度的特征，但在导出工程图时需要标注对应的技术要求，指导后续的机加工工序。另外，凸耳上的圆弧缺口尺寸要比配套螺栓的外径大0.5到1毫米，既保证零件能顺利卡入螺栓，又不会因为间隙过大导致安装后零件出现径向偏移，影响中心孔的对接精度。
