两款异形轮廓传感配套安装构件二维设计图

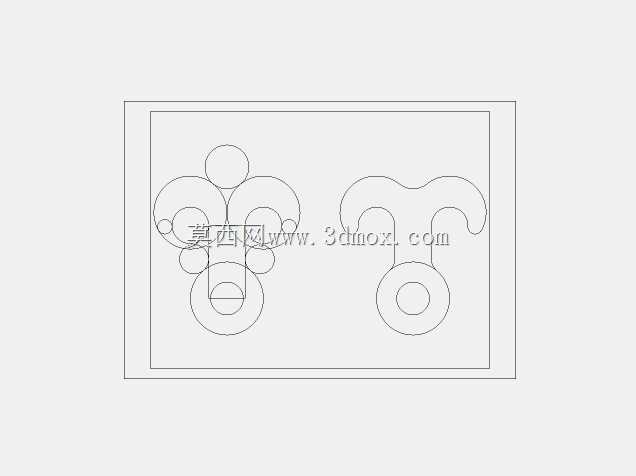

　　在工业传感检测的实际落地场景中，传感单元的配套安装定位构件往往是容易被忽略但直接影响检测精度的核心部件，本次呈现的两款异形轮廓构件，正是面向近距离非接触式传感检测场景设计的安装定位载体，适配各类小型光电、接近类传感单元的现场装调需求。从实际工况适配来看，左侧多圆弧组合轮廓的构件，主要面向多测点密集排布的检测工位，这类工位通常需要在狭小安装空间内同时布置3-4个不同检测方向的传感头，构件上的多组同心圆轮廓正是对应不同直径传感头的安装孔位，每个孔位的中心距都经过严格测算，既保证相邻传感头的检测波束不会出现互相干扰，也能让整体安装结构贴合设备机架的预留安装面，不会和周边的传动部件、走线槽产生运动干涉。右侧T型圆弧过渡的构件，则面向单测点大检测范围的工位，这类工位通常需要传感头具备一定的摆动调整余量，构件下端的同心圆结构是传感头的夹持安装位，上端的异形轮廓是和设备调节支架的配合面，圆弧过渡的外形可以避免调整角度时出现应力集中，也能减少安装过程中对操作人员的剐蹭风险。从设计思路层面，两款构件都采用了无尖锐棱角的全圆弧过渡设计，这并非单纯的外观考量，而是考虑到工业现场装调时，安装人员往往需要在设备停机的短时间内完成传感头的位置校准，无棱角的外形可以大幅降低装调过程中的磕碰损伤概率，同时也能减少设备运行过程中，周边粉尘、纤维类杂物在构件边角的挂附堆积，避免杂物遮挡传感头检测端面造成的检测误判。在尺寸边界的把控上，

　　两款构件的整体外轮廓都控制在常规小型传感安装座的尺寸区间内，左侧构件的最大外廓尺寸适配100mm*80mm的标准安装面板预留位，所有安装孔的孔边距都满足金属板材冲压加工的最小壁厚要求，不需要额外做局部加厚处理就能保证足够的结构强度，安装时可以直接采用M3规格的紧固螺丝固定，不需要额外制作转接板。右侧构件的下端夹持孔直径适配市面主流的12mm直径圆柱型传感头，夹持位的壁厚设计兼顾了夹持力和拆装便利性，既不会因为壁厚过薄导致锁紧后传感头出现松动偏移，也不会因为壁厚过厚造成锁紧螺丝拧入时出现构件变形。从实际使用的功能特性来看，两款构件都不需要做额外的表面处理，采用常规冷轧钢板冲压成型后做去毛刺处理即可投入使用，对于有防腐需求的工况，

　　也可以直接采用不锈钢板材加工，不需要修改原有轮廓尺寸。在安装适配性上，两款构件的安装基准面都设计为平面结构，可以直接贴合设备的金属机架表面，不需要额外加工定位凸台，降低了配套机架的加工难度，同时构件上的所有安装孔都设计为通孔结构，安装时可以从正面直接拧入紧固螺丝，不需要在机架背面预留操作空间，适配各类封闭腔体内部的传感单元安装场景。在长期运行的可靠性层面，全圆弧的外形设计让构件不存在应力集中的薄弱点位，即使在设备存在持续振动的工况下，也不会出现构件根部断裂的问题，同时光滑的轮廓表面不容易积攒油污、切削液等工业现场常见的污染物，日常维护时只需要用车间常规的压缩空气吹扫即可完成清洁，不需要拆卸构件做深度清理。对于三维建模从业者而言，

　　这类二维轮廓构件的建模过程需要重点关注各段圆弧的相切约束关系，尤其是左侧多圆弧拼接的位置，必须保证相邻圆弧完全相切，否则后续加工出的实物会出现轮廓台阶，既影响外观也容易造成杂物挂附，同时在建模时需要提前预留好传感头的安装公差，孔位尺寸要比传感头的标称直径大0.1-0.2mm，保证传感头可以顺利装入同时不会出现过大的间隙导致检测位置偏移。在做装配验证时，需要将构件模型和对应型号的传感头模型做干涉检查，确认传感头装入后，尾部的走线空间足够，不会被构件轮廓挤压到线缆，同时要模拟传感头的调整角度，确认在最大调整角度下，构件不会和周边的设备部件产生碰撞。这类构件虽然结构简单，但却是传感检测系统中不可或缺的配套零件，其设计合理性直接影响整个检测工位的长期运行稳定性，很多现场出现的传感检测误报问题，追根溯源都是因为配套安装构件的设计不合理，导致传感头位置偏移或者被杂物遮挡，因此在设计这类构件时，不能只单纯考虑安装固定的基本功能，还要结合现场工况、装调便利性、维护成本等多维度因素做综合考量，才能设计出真正适配工业现场实际需求的实用构件。
