环形吊环式传感检测元件结构设计

　　长期受交变载荷作用时不会在过渡位置出现疲劳断裂的风险，这部分的壁厚设计是经过受力校核的，既要保证足够的结构强度，又要控制整体重量，不会给吊装系统增加额外的无效载荷。下方的柱状主体是传感核心元件的安装腔体，内部用来粘贴应变片、布置信号调理电路，腔体的壁厚均匀性直接影响检测精度，建模时要严格控制圆柱面的同轴度，保证受力时应变传递均匀，不会因为结构偏载导致检测数据出现偏差。底部的连接端做了缩径处理，配套对应的外螺纹或者法兰安装面，可以直接固定在被测设备的承载基座上，安装边界的尺寸要匹配常规的M12、M16等标准安装螺纹规格，适配不同设备的安装接口，不需要重新设计转接座就能完成装配。从实际使用场景出发，这类传感元件经常会在户外、在工业现场的力值检测、载荷限位、吊装状态监测场景里，这类带环形吊耳结构的传感元件是很常见的配套部件，很多起重设备、吊装工装、拉力测试台架上都会用到同结构的检测单元，核心作用是把承载过程中的力学信号转化为可采集的电信号，给设备控制系统提供实时的载荷数据，避免过载引发的设备损坏或者安全事故。从结构设计逻辑来看，顶部的环形吊耳是核心承载受力部位，设计时需要匹配对应额定载荷下的抗拉强度要求，环形内孔的尺寸要适配常规的卸扣、吊装销轴规格，保证现场安装时不需要额外加工转接件就能直接对接标准吊具，减少现场装配的适配工作量。吊耳下方的过渡段做了等强度的圆弧过渡处理，避免直角结构带来的应力集中问题，

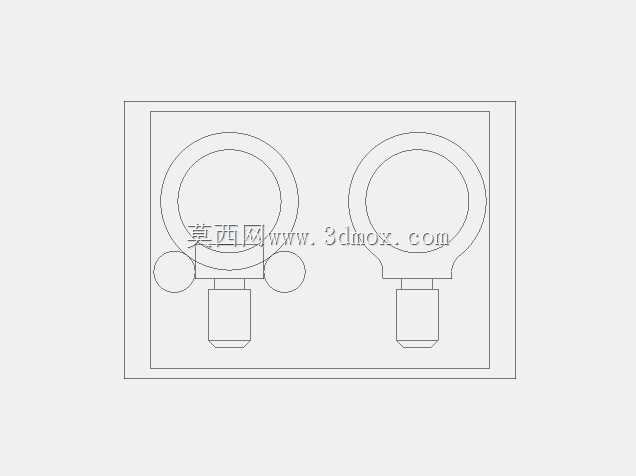

　　车间多粉尘的环境下工作，所以外壳结构设计时要考虑密封性能，环形吊耳和主体的连接位置、底部安装端的接缝处都要预留密封槽的安装位置，装配时加装O型密封圈就能达到IP65以上的防护等级，避免粉尘、水汽进入内部损坏电路元件。建模过程中要重点关注几个关键尺寸的公差配合：环形吊耳的内孔直径公差要控制在H12级别，保证销轴穿装时的间隙合适，不会出现卡滞或者间隙过大导致的晃动；主体圆柱的圆度公差要控制在0.02mm以内，保证应变片粘贴时基面平整，检测数据的线性度符合要求；底部安装螺纹的中径公差要符合6g标准，和基座对接时能顺利旋合，不会出现螺纹错牙的问题。另外，从结构对称性来看，图中呈现的两个对称结构其实是同一款元件的不同视角展示？不对，

　　仔细看左侧的结构多了两个侧置的小圆凸台，那是信号出线口的防护结构，用来固定电缆接头，避免电缆被拉扯时损坏内部接线，右侧的是无侧凸台的背面视角，建模时要注意两个侧面的结构差异，不要把出线口的位置做对称处理，实际生产中出线口的位置要根据现场布线方向确定，通常设计在侧面偏下的位置，避免吊装时吊具剐蹭电缆。这类零件的材料通常选用合金结构钢，整体做调质处理，表面做镀锌或者发黑防锈处理，所以建模时不需要额外做复杂的曲面造型，所有的棱边都要做R0.5的倒角处理，避免装配时划伤操作人员，也能减少热处理时的应力集中。在装配适配性上，这类传感元件的整体高度要控制在常规吊装配件的尺寸范围内，不会因为自身高度过大导致吊装行程不足，

　　环形吊耳的外径尺寸要和卸扣的U型开口尺寸匹配，保证卸扣能完全套入吊环，受力时接触面均匀，不会出现局部压溃的问题。很多刚入行的结构设计人员做这类零件时，容易忽略吊环和主体连接位置的圆角处理，直接做直角连接，实际加载测试时很容易在直角位置出现应力集中，几次过载测试就会出现裂纹，所以在三维建模阶段就要把过渡圆角做足，圆角半径不能小于壁厚的1/5，从结构根源上降低应力集中系数。另外，内部腔体的设计要预留足够的电路安装空间，不能为了追求结构紧凑把腔体做的太小，导致内部的信号调理板没有安装位置，或者布线时挤压导线造成绝缘层破损，腔体底部要预留穿线孔，和侧面的出线口连通，穿线孔的边缘要做倒钝处理，避免划伤电缆外皮。
