U型传感器安装固定支架二维设计图

项目分类:传感器 发布时间:2022-03-03 ID:568449
  • U型传感器安装固定支架二维设计图

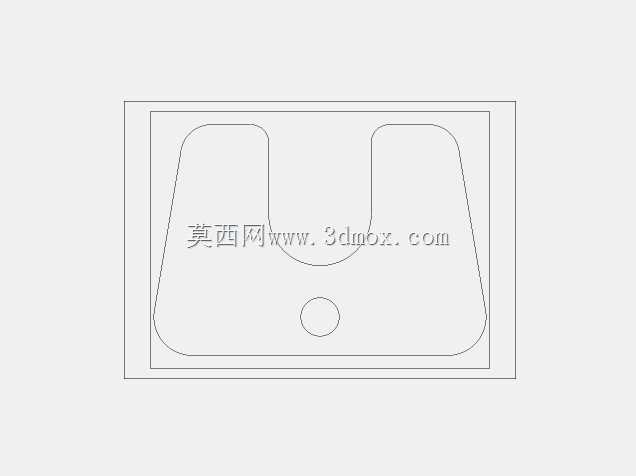

  在工业自动化检测工位的布局中,这类U型结构的安装固定件是光电类、对射类传感器常用的配套承载结构,多数应用在流水线工件到位检测、物料有无判别、工位行程限位的场景中,直接决定传感器的检测精度与长期运行稳定性。从结构轮廓来看,整体采用对称式U型开口设计,两侧的弧形过渡边并非单纯的造型处理,而是为了避让传感器安装后突出的接线端与调节旋钮,避免安装时与周边的输送线护板、设备机架产生干涉,同时减少棱角处的应力集中,提升板材冲压成型后的结构强度。底部居中的圆形通孔是核心的安装定位孔,孔径匹配常规的M4/M5内六角固定螺栓,安装时可通过该孔先完成支架在机架上的初定位,再根据实际检测距离微调支架的前后俯仰角度,待检测位置校准后再锁紧螺栓完成固定,

  这种单主孔搭配侧边辅助压片的固定方式,能大幅缩短现场调试的对位时间,适配不同宽度的输送线安装面。设计时首先要匹配所选传感器的外形安装尺寸,U型开口的内槽宽度需要比传感器本体宽度大0.2-0.5mm,既保证传感器能顺利嵌入槽内,又不会因为间隙过大导致检测时出现晃动偏移;两侧的延伸臂长度要覆盖传感器的安装耳位置,预留出对应的螺丝过孔位置,保证传感器固定后受力均匀,不会因为设备运行的振动出现松脱。外轮廓的圆角半径统一设置为R3-R5,一方面是满足钣金冲压的工艺要求,避免直角处出现冲裁毛刺,另一方面也能防止安装调试时锋利的边角划伤操作人员。从安装边界来看,整体外轮廓的长宽尺寸控制在常规传感器安装支架的通用范围内,

  不需要额外在设备机架上扩孔或者焊接转接座,可直接替换市面上同规格的标准支架,适配多数工业检测场景的安装空间。这类支架一般采用冷轧钢板冲压成型,表面做喷塑或者镀锌处理,具备基础的防锈抗腐蚀能力,能适应车间内多粉尘、少量切削液飞溅的工作环境,结构上没有多余的冗余设计,在保证结构刚性的前提下尽可能减少材料占用,降低加工成本。实际使用中,这类支架不仅可以固定光电传感器,也可根据安装需求调整孔位后固定接近开关、光纤放大器等小型检测元件,U型的开口结构刚好能让传感器的检测端正对工件的通过路径,避免支架本体遮挡检测光路,保证检测信号的稳定输出。设计过程中需要重点关注安装孔的位置公差,中心孔与U型槽的对称度公差要控制在0.1mm以内,否则传感器安装后会出现检测光路偏移,导致漏检、误检的问题;轮廓的冲裁公差控制在IT12级即可满足使用需求,不需要过高的加工精度,平衡加工成本与使用性能。
