Y型挂钩式传感器安装固定支架结构

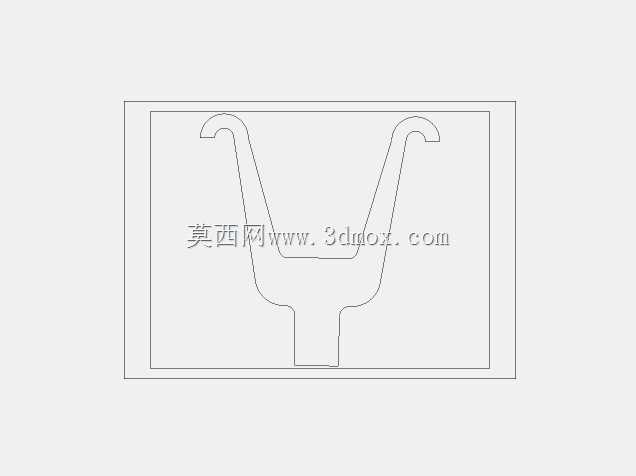

　　在工业现场传感检测布局中，这类Y型挂钩式结构主要用于非接触式传感器的快速挂载安装，常见于流水线工件到位检测、物料高度限位、设备开合状态反馈这类场景，不需要复杂的螺栓锁附就能快速卡装在设备机架的型材边缘、管线支架或者防护栏板上，大幅缩短现场传感点位的布设调试周期。从结构形态来看，整体采用对称式Y型布局，上部两个向外弯折的挂钩臂做了圆弧过渡处理，避免安装时刮擦设备漆面或者划伤操作人员手部，挂钩的内弯弧度适配常规的方管、圆管型材以及厚度在3mm以内的钢板折边，卡装后依靠自身结构的弹性形变产生预紧力，不会因为设备运行的小幅振动出现移位脱落。下部的直柄段是传感器的安装位，预留的安装面做了平面度处理，能够适配常见的圆柱型光电传感器、

　　方形接近开关的安装固定，不需要额外加装转接板就可以直接通过锁附螺母或者抱箍完成传感器的固定。设计这类结构的时候，首先要考虑的是现场安装的通用性，挂钩的开口尺寸做了适配多规格安装基材的冗余设计，不需要针对不同的安装梁尺寸单独定制支架，同时上部挂钩的弯折角度经过反复校核，既保证卡装时的推入顺畅度，又能在卡入后形成足够的倒扣量，避免受外力拉扯时脱开。结构的壁厚选择兼顾了刚性和弹性，过薄会导致卡装后结构变形下垂，无法保证传感器的检测角度精度，过厚则会失去弹性卡装的便利性，安装时需要借助工具撬动反而降低布设效率。从安装边界来看，整体结构的横向宽度控制在常规传感器安装的最小间距要求范围内，在密集布设传感点位的时候不会出现相邻支架干涉的情况，

　　下部安装段的长度预留了传感器接线的弯曲空间，避免线材弯折角度过大出现线芯断裂的问题。在实际使用中，这类支架不需要在设备本体上打孔焊接，不会破坏原有设备的结构强度和防护涂层，对于后期产线调整、传感点位移位的场景，能够直接拆卸重复利用，减少现场改造的耗材成本和施工时间。结构的边缘全部做了倒钝处理，没有尖锐的毛刺飞边，在现场布线调试的时候不会割伤传感器的连接线缆，也能减少操作人员磕碰受伤的风险。对称式的结构设计让支架在挂载传感器后重心保持在下部直柄的轴线上，不会因为重心偏斜出现卡装位置转动，导致传感器检测角度偏移，减少后期运维的校准工作量。针对不同的使用环境，这类结构可以根据现场需求选择不同的板材加工，

　　普通车间环境采用常规冷轧板折弯成型后做喷塑处理即可，在有腐蚀介质的化工场景或者潮湿的户外场景，可以更换不锈钢板材加工，不需要改动整体结构尺寸就能适配不同的环境使用要求。上部两个挂钩的间距经过优化，在卡装到不同宽度的安装梁上时，两个挂钩能够同时贴合安装面，保证受力均匀，不会出现单点受力导致的支架倾斜。下部直柄段的端面做了平齐处理，当需要把支架固定在平面安装位上时，也可以直接通过端面打胶或者加装磁吸座的方式固定，拓展了结构的安装适配场景。在传感检测点位的日常维护中，这种卡装式结构能够快速把支架连同传感器一起取下，清理检测镜头上的积尘或者调整检测灵敏度，不需要反复拆卸锁附螺栓，维护完成后直接卡回原位就能保证原有检测位置精度，不需要重新校准检测坐标，对于高速运行的自动化产线来说，能够大幅减少维护停机的时间。结构整体没有复杂的曲面或者异形结构，采用常规的钣金折弯工艺就能加工成型，加工精度容易控制，批量生产的成本较低，适合产线大量传感点位的布设使用。在设计过程中也充分考虑了不同规格传感器的适配性，下部直柄的宽度尺寸能够覆盖市面上绝大多数主流的小型工业传感器的安装尺寸，不需要针对不同型号的传感器单独设计支架，减少了结构件的种类，降低备件库存的管理压力。
