传感器配套安装结构二维工程设计图

　　在工业检测类设备的结构适配环节，这类传感器配套安装结构的设计，往往直接决定检测单元的定位精度与长期运行稳定性。从实际产线应用来看，这类结构件多适配光电类、接近类传感器的安装场景，常见于自动化装配线的工件到位检测工位、物流分拣线的物料识别点位、精密加工设备的行程限位位置，需要同时兼顾传感器本体的固定牢靠性、检测光路或感应面的无遮挡要求，以及后期维护拆装的便捷性。

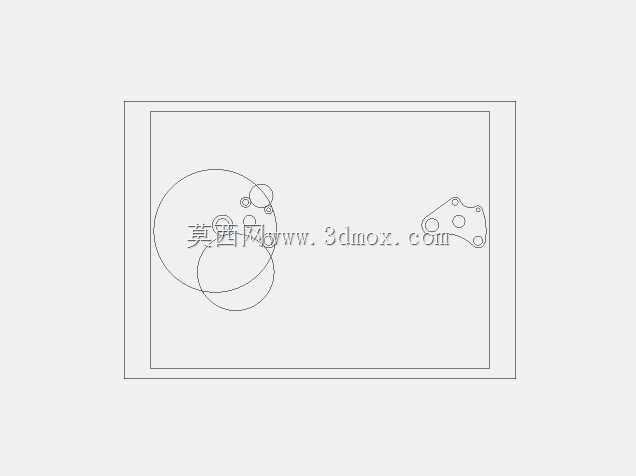

　　从设计思路层面展开，首先要匹配对应传感器的外形轮廓边界，图中呈现的轮廓线包含了传感器本体的避让区域，以及配套安装耳的成型结构，设计时优先保证安装面的平面度公差，避免安装后传感器出现偏斜，导致检测距离出现偏差。结构上的多个圆形孔位，分别对应主固定螺栓孔、定位销孔以及走线避让孔，主固定孔采用间隙配合设计，预留0.2mm左右的装配调整余量，方便现场安装时微调传感器的检测角度与前后位置，定位销孔则用于重复拆装时的快速对位，减少后期维护的校准工作量。

　　外形尺寸与安装边界方面，这类结构件的整体外轮廓需要适配安装基座的预留空间，图中左侧的圆形轮廓对应传感器的感应端旋转避让范围，设计时要保证结构件安装后，感应端的可调整角度覆盖±15°的调节区间，满足不同检测距离下的角度校准需求。安装耳的厚度根据常用的M3固定螺栓的锁紧力要求设定，保证在设备运行产生的常规振动下，不会出现固定松动的问题，同时避免厚度过大造成的材料浪费与安装空间占用。

　　实际使用过程中，这类结构件需要和传感器本体、安装支架形成配合，设计时要考虑走线空间的预留，图中靠近轮廓边缘的小孔位用于传感器线缆的穿出固定，避免线缆在设备运行过程中被运动部件剐蹭，同时减少线缆弯折应力对传感器接线端的损耗。结构的边缘位置做了圆角过渡处理，避免安装维护时的锐边划伤，也减少应力集中导致的结构断裂风险，尤其是在有持续振动的工位上，圆角处理能大幅提升结构件的疲劳寿命。

　　从建模逻辑来看，这类二维工程图是三维建模的核心依据，绘制时需要明确各轮廓的尺寸基准，以主安装孔的中心为基准原点，依次标注各孔位的相对位置、轮廓的圆弧半径、安装面的平面度要求，确保三维建模时能准确还原结构特征，后续生成的三维模型可以直接用于装配干涉检查，验证和周边设备部件的间隙是否满足运行要求，避免实际装配时出现结构干涉，导致传感器无法正常安装或检测功能失效。

　　在不同的应用场景下，这类结构的细节会做针对性调整，比如在有切削液喷淋的机加工工位，结构表面会做防锈处理，对应的安装孔位会增加密封垫圈的放置槽位；在洁净车间的检测工位，结构会做轻量化处理，减少不必要的材料冗余，同时保证表面无卫生死角，方便日常清洁维护。不管是哪种场景，核心的设计逻辑都是围绕传感器的稳定固定、检测精度保障、安装维护便捷这几个核心需求展开，所有的轮廓、孔位、厚度设计都服务于实际工况的使用要求，没有多余的结构特征。
