传感器配套异形安装固定连接片结构

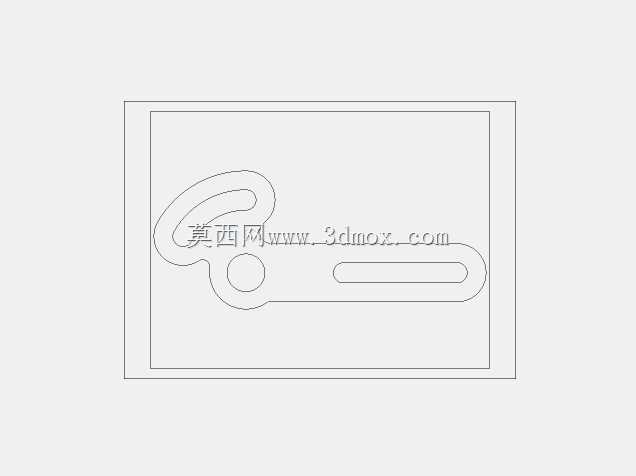

　　在工业传感检测场景里，这类异形连接片是传感器安装环节里很容易被忽略但又直接影响检测稳定性的小构件，很多现场调试时出现的检测信号漂移、传感器位置偏移问题，追根溯源往往是安装固定件的结构设计没有匹配实际安装边界导致的。从结构形态来看，这个构件左侧做了带圆弧过渡的环形避让区，这个区域的作用是给传感器的出线端或者感应头尾部预留安装空间，避免安装时硬挤压线缆造成绝缘层破损，同时圆弧过渡的设计能分散安装锁紧时的应力，不会像直角结构那样在反复震动后出现应力集中断裂的问题。中间的圆形通孔是主锁紧孔位，用来穿装固定螺栓将整个连接片固定在设备机架或者安装支架上，孔位周边没有做额外的沉台设计，是考虑到不同安装场景下可以适配不同厚度的平垫或者防松垫圈，

　　不管是用弹垫防松还是用止动垫片防松都有足够的压紧接触面，不会因为沉台尺寸限制导致垫圈压合面积不足。右侧的长条形腰型孔是位置调节孔，这个设计是现场安装调试时的核心功能点，传感器安装后往往需要微调感应端面和被测物体的距离，尤其是光电类、接近类传感器，检测距离的误差范围往往只有毫米级，腰型孔可以让整个构件在锁紧主螺栓前沿着长孔方向滑动调整位置，不需要反复拆装重新打孔，能大幅缩短现场调试的时间。整个构件的外轮廓做了全圆角过渡，没有尖锐的棱角，一方面是避免安装时划伤操作人员的手部，另一方面在设备运行产生震动时，不会因为尖锐棱角产生应力集中点，延长构件的疲劳使用寿命。从安装边界来看，这个构件的整体厚度不需要做的太厚，

　　因为传感器本身的重量普遍不大，常规1.5到2毫米厚度的冷轧钢板冲压成型就可以满足强度要求，表面做喷塑或者镀锌处理就能适应一般工业车间的防腐蚀需求，如果是在有腐蚀性气体的化工场景，也可以换成304不锈钢材质加工，不需要改动整体结构尺寸。在实际应用中，这类连接片不光可以用来固定传感器，在一些轻型气动元件、小型线槽的固定场景里也能通用，左侧的环形区域还可以用来卡装小直径的气管或者线缆，实现一物多用，减少现场备件的种类。设计这类构件的时候，最需要注意的是几个孔位之间的位置公差，主锁紧孔和腰型孔的中心距要匹配常用传感器安装支架的孔距标准，环形避让区的内径要比常用传感器的尾部外径大1到2毫米，预留足够的安装间隙，避免装配时出现干涉。

　　很多新手设计这类固定件的时候，容易把各个孔位的尺寸卡的太死，看起来加工精度很高，实际到现场装配的时候，因为机架焊接的误差、支架安装的位置偏差，往往装不上去，反而需要现场打磨修改，适当预留间隙、增加可调节结构，才是这类工业安装配件设计的核心思路。另外这个构件的平面度要求不需要太高，只要安装后不会出现明显的翘曲，保证传感器安装后和被测面的平行度或者垂直度满足检测要求就可以，过高的平面度要求只会增加不必要的加工成本，对于这类起连接固定作用的结构件来说，满足使用需求的前提下控制加工成本也是设计时需要考量的点。在生产线的输送线检测工位、自动化设备的工件到位检测位置、机床的行程限位位置，都能用到这类结构的固定片，它不需要复杂的加工工艺，冲压或者线切割都能快速成型，备件替换也很方便，一旦出现损坏可以快速加工替换，不会造成长时间的设备停机。
