极坐标式传感检测组件结构设计方案

　　在工业自动化检测、精密位移定位类工位的布局中，极坐标原理的传感检测组件是替代多轴直角坐标检测方案的高适配选择，这类组件不需要搭建正交的双轴导轨模组，仅通过转角与径向位移的参数耦合，就能完成扇形检测区域内的点位信号采集，在装配空间局促、检测范围呈扇面分布的设备上，比如小型零件尺寸分选工位、旋转工作台的工件到位检测环节、电子元件引脚共面度检测设备中，这类结构的安装占用空间比直角坐标方案缩减近四成，同时运动副数量更少，长期运行的累计误差更容易控制。

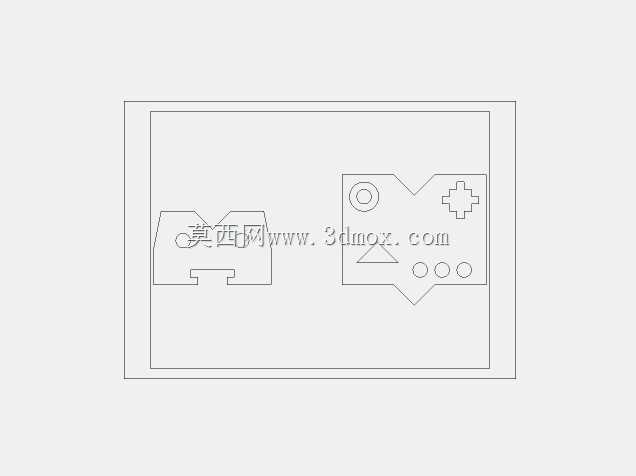

　　从结构设计的逻辑来看，这套组件的基体采用一体式钣金折弯成型的安装基板，基板上预留的多组安装孔位做了沉头处理，避免安装螺栓突出表面干涉运动部件的行程，基板左侧的定位卡槽结构，是用来适配径向运动的滑动模组，卡槽的形位公差控制在0.02mm以内，保证滑动模组运行时的直线度不会因为安装偏差出现卡滞；基板右侧的功能区域集成了三类特征，带十字槽的定位凸台是用来安装角度检测的传感元件，圆形沉孔是径向位移检测的基准定位孔，下方三个并排的小圆孔是信号线缆的走线固定位，中间的三角形凸台是运动行程的硬限位结构，当径向运动的滑台运行到最大检测半径位置时，滑台上的缓冲胶垫会先接触三角形凸台的斜面，避免硬碰撞对传感元件造成冲击损伤。

　　实际应用中，这套组件的检测覆盖范围是半径0-120mm、转角0-120度的扇形区域，径向运动的重复定位精度可以做到0.01mm，转角定位的重复精度优于0.05度，完全满足小型精密零件的尺寸检测、位置确认需求。安装边界上，整个组件的基板外形尺寸控制在180mm×120mm×8mm，安装时只需要在设备安装板上预留对应四个角的M4螺纹孔，孔位中心距为165mm×105mm，不需要额外做安装面的二次加工，基板的厚度足够承载运动部件的动态载荷，即使在设备持续运行产生小幅振动的工况下，也不会出现基板形变导致的检测精度漂移。

　　设计过程中特意将走线孔位设置在功能区域的下方，所有信号线缆都可以从基板背面的走线槽排布，不会和正面的运动部件产生缠绕干涉，同时基板边缘做了R2的圆角处理，避免装配和维护过程中锐边划伤操作人员。和常规的直角坐标检测组件相比，这套极坐标结构的运动部件重量更轻，驱动电机的负载更小，响应速度更快，在高速检测工位上的节拍可以提升20%左右，而且因为减少了一套直线导轨副，日常维护只需要定期给径向导轨补充润滑脂，转角部位的轴承采用密封式深沟球轴承，不需要频繁维护，长期使用的维护成本更低。

　　在不同的应用场景下，这套组件可以通过更换不同的传感元件安装座，适配接触式位移传感器、光电式位置传感器、视觉检测镜头等不同的检测元件，安装座的连接尺寸采用统一的标准接口，更换时不需要重新调整整个组件的安装基准，只需要微调传感元件的工作距离就能快速切换检测功能，适配多品种小批量的柔性生产检测需求。组件上的硬限位结构除了防止超程碰撞，还可以根据实际检测范围的需求，在限位凸台上加装调整垫片，缩小径向运动的最大行程，不需要重新加工基板就能适配不同半径的检测区域，调整过程只需要松开限位的紧固螺丝，增减垫片厚度后重新锁紧即可，现场调试的效率很高。
