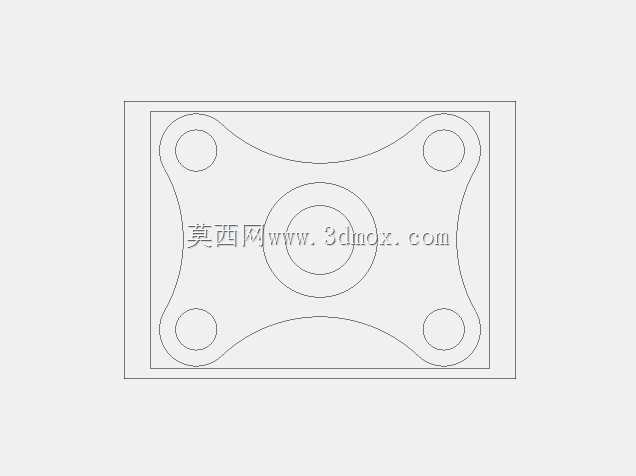

传感器安装用异形连接板二维工程图

　　这款异形连接板主要面向传感器安装场景设计，在工业检测工位、自动化生产线传感单元固定、实验台测试架搭建等场景中都能见到这类结构的应用。不同于常规方形安装板，这款板件采用了四角圆弧过渡的异形轮廓，四个角部分别设置了同轴的安装通孔，中心区域预留了大尺寸的中心孔位，整体轮廓的曲线过渡经过了反复调整，既能够避开周边设备的干涉区域，也能在保证结构强度的前提下尽可能减少板材用料，降低整体重量。

　　从实际使用的角度来看，这类板件通常作为传感器与安装基座之间的转接结构，四个角的安装孔可以配合螺栓将板件固定在型材架、设备壁面或者移动滑台上，中心孔既可以作为传感器探头的过孔，也可以用来安装定位衬套，保证传感器的安装同轴度要求。板件的外轮廓曲线没有采用生硬的直角转折，一方面是为了避免安装过程中锐边划伤操作人员，另一方面也能减少应力集中，在设备长期运行产生振动的工况下，不会因为直角处的应力累积出现板件开裂的问题。

　　在设计思路上，这款板件的尺寸边界完全适配常用的小型光电传感器、接近开关的安装间距，四个安装孔的孔位公差按照IT7级精度控制，能够保证安装时孔位与基座螺纹孔的对齐度，不需要现场二次修锉。板件的厚度通常根据实际负载选择1.5mm到3mm的冷轧钢板或者铝合金板材，加工时可以采用激光切割一次成型，不需要额外的铣削工序，加工成本低，批量生产的一致性好。中心孔的直径根据常用传感器的外径设置，预留了0.2mm的安装间隙，方便传感器的装入与拆卸，同时也能保证传感器安装后不会出现径向晃动。

　　从安装边界来看，这款板件的最大外轮廓尺寸控制在100mm×80mm的范围内，四个安装孔的中心距分别为横向70mm、纵向50mm，能够适配市面上多数标准传感器安装支架的孔位，不需要重新设计基座结构就可以直接替换原有安装板。板件的边缘做了倒钝处理，所有孔位都去除了毛刺，安装时不会刮伤传感器的线缆外皮。在实际装配过程中，只需要将传感器从中心孔穿入，用螺母锁紧传感器本体，再通过四个角的螺栓将板件固定在预设位置即可，整个装配过程不需要复杂的工装，单人就可以完成操作。

　　这类板件虽然结构简单，但是在传感单元的安装中起到了至关重要的作用，合理的轮廓设计既能够满足安装空间的限制要求，也能保证足够的结构刚度，在设备长期运行过程中不会因为板件变形导致传感器位置偏移，影响检测精度。不同于标准的方形安装板，这种异形结构的板件可以在狭窄的安装空间内完成固定，比如在设备内部的狭小腔室里，周边有管线或者其他零部件突出的情况下，圆弧过渡的轮廓可以有效避开干涉点，不需要额外调整周边部件的位置，大幅降低了设备整体的装配难度。

　　在建模过程中，这类零件的二维绘制需要重点关注轮廓曲线的相切约束，四个角的圆弧与侧边的连接曲线必须保证完全相切，否则加工出来的板件会出现棱边，影响外观也容易造成应力集中。四个安装孔的位置度需要严格控制，孔位偏差不能超过0.1mm，否则安装时会出现螺栓无法穿入的问题。中心孔与四个安装孔的相对位置也需要保证同轴度要求，确保传感器安装后中心位置与设计位置一致，不会出现检测位置偏移的问题。对于需要进行表面处理的场景，板件加工完成后可以做喷塑或者阳极氧化处理，提升防锈能力，适应潮湿或者有腐蚀性气体的工业现场环境。
