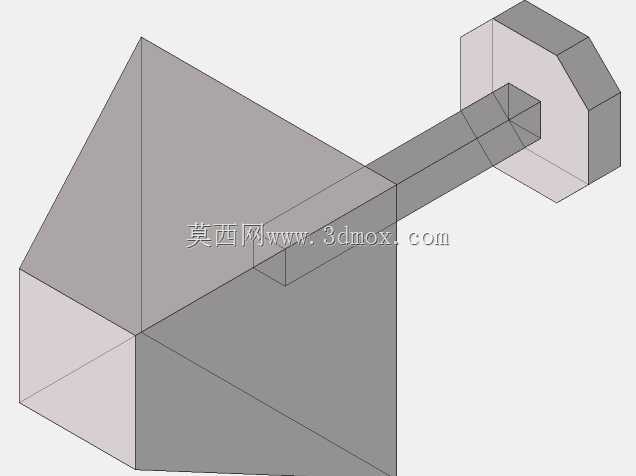

等轴测绘制的台座式传感支撑构件

项目分类:传感器 发布时间:2022-03-03 ID:568461
  • 等轴测绘制的台座式传感支撑构件
  • 等轴测绘制的台座式传感支撑构件

  在工业现场传感检测单元的布设场景里,这类台座式支撑构件的应用覆盖了多类工况的安装需求,不管是生产线旁的近距离检测点位,还是设备机架侧方的信号采集位,都需要这类结构来完成传感元件的承载与固定,避免检测端因为安装刚度不足出现位置偏移,进而影响检测数据的准确性。从结构组成来看,整个构件分为底部安装基座、中间支撑立柱、顶部承载台三个核心部分,底部基座采用带台阶的六边形轮廓设计,这种轮廓相比常规方形基座,在同等安装占用面积下能提供更均匀的压紧力分布,当采用螺栓穿装固定在安装面时,六个方向的受力可以抵消安装面不平整带来的局部应力集中,不会因为长期受设备运行振动影响出现基座松动的问题。中间的支撑立柱采用等截面方柱结构,

  柱体与上下部分的连接位置做了直角过渡的加强处理,没有额外的冗余倒角或者装饰性结构,这种设计一方面能减少建模过程中的特征数量,降低后续工程出图时的尺寸标注复杂度,另一方面方柱的四个平面可以直接作为安装时的定位基准面,现场安装调试时,靠尺贴附在柱体侧面就能快速调整整个构件的垂直度,不需要额外制作定位工装。顶部的承载台采用下宽上窄的棱台收窄结构,最顶端预留了方形的安装沉孔,这个沉孔的尺寸是按照常用传感元件的安装外圆匹配设计的,沉孔的深度刚好可以容纳传感元件的定位凸台,安装时不需要额外调整传感元件的探出高度,直接将元件放入沉孔后从侧面拧紧紧定螺钉就能完成固定,棱台的斜面设计可以减少顶部的积灰积料,在有粉尘或者切削液飞溅的加工车间场景里,

  落料会顺着斜面滑落,不会堆积在承载台表面影响传感元件的检测端面。从安装边界来看,整个构件的最大外轮廓被控制在一个正六面体的虚拟边界内,底部基座的最大宽度与顶部承载台的最大宽度保持一致的比例,在做三维布局时可以直接用外接立方体做碰撞检查,不需要提取复杂的曲面轮廓,能大幅提升装配布局的效率。设计这类构件的时候,首先要考虑的是现场安装的操作空间,底部基座的安装孔位距离基座边缘预留了足够的扳手操作空间,不用在安装面额外加工沉头坑就能完成螺栓的拧紧作业,中间立柱的高度是按照常规检测点位的离地高度需求设定的,既不会因为立柱过短导致检测端被周边设备遮挡,也不会因为立柱过长导致整体固有频率降低,在设备振动工况下出现共振问题。在建模思路上,

  采用等轴测视角做结构绘制的时候,优先保证各个部分的投影比例准确,所有的棱线都对齐等轴测网格,这样绘制完成的线框模型可以直接导出为二维工程图的轴测示意,不需要额外调整视角就能用于装配指导。这类构件的实际用途并不局限于单一类型的传感元件安装,更换顶部沉孔的适配套之后,也可以用于小型指示灯、接近开关、光电检测端的固定,属于通用性较强的安装支撑结构,在非标自动化设备的传感单元布设、实验室检测平台的元件固定、生产线改造的点位加装场景里都能适用。结构上没有采用复杂的曲面或者特殊加工工艺,所有的特征都可以通过常规的铣削加工完成,不需要开模或者特殊工装,加工成本低,制作周期短,适合现场快速改造时的小批量加工使用。从刚度校核的角度来看,中间立柱的截面尺寸选择经过了受力验算,当顶端承载重量在常规传感元件的重量范围内时,柱体的最大挠度远低于检测精度要求的偏移阈值,不会因为自身形变导致检测位置出现偏差,底部基座与安装面的接触面积足够大,即使采用普通的膨胀螺栓固定,也能承受常规工况下的侧向冲击力,不会因为物料剐蹭或者设备维护时的碰撞出现构件倾倒的问题。
