E型电感传感器铁芯金属安装构件

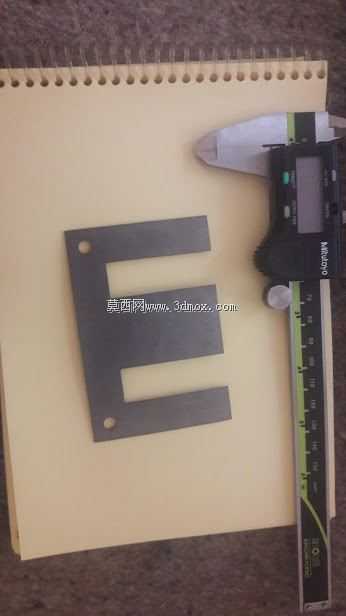

　　在工业自动化检测、接近传感类设备的装配场景里，这类E型金属构件是电感式传感器的核心导磁安装载体，日常在产线的物料到位检测、金属部件位置识别、设备行程限位的传感单元里十分常见。做这个构件的三维建模时，最先要锚定的是实际装配的边界约束，从实物测绘的尺寸来看，整体为薄型冲压硅钢片结构，厚度均匀，三个平行的导磁臂长度一致，臂间的开槽宽度严格匹配传感器线圈的绕制空间，不能出现尺寸偏差，否则会直接影响磁路闭合效果，导致传感器检测距离出现漂移。构件两端的安装孔位是沉孔设计，孔中心距完全适配常规M2规格的安装螺丝，装配后螺丝头不会突出构件平面，避免和线圈骨架产生干涉。实际使用时，这个构件作为传感器的磁路铁芯，需要和配套的线圈骨架、

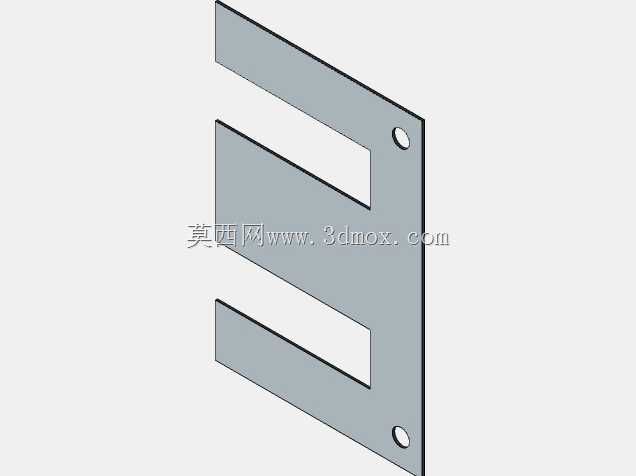

　　检测端面的封装盖板紧密贴合，平面度公差要控制在0.02mm以内，不然磁阻增大会直接降低传感器的检测灵敏度。建模过程里，要优先还原冲压件的工艺特征，所有边角的冲压圆角、剪切面的微小斜度都要和实物一致，不能做成理想化的直角结构，否则后续做装配仿真时会出现配合面虚接的问题。从设备适配的角度来说，这类E型铁芯构件大多用在方形电感式接近传感器里，相比圆柱型传感器的铁芯，E型结构的导磁面积更大，正对金属检测物时的磁通量变化更明显，能实现更远的稳定检测距离，在自动化产线的工件计数、位置确认工位上，这种结构的传感器抗侧向干扰能力也更强，不容易被周边的金属机架误触发。设计建模时还要考虑叠片的装配需求，单片构件的厚度公差要标注清楚，

　　多片叠装后的总厚度要匹配传感器外壳的内部安装槽深度，预留0.1mm的涂胶固定间隙，避免叠装后整体尺寸超差无法装入外壳。构件表面的绝缘涂层厚度也要在建模时做偏移处理，不能直接按裸片尺寸建模，否则实际生产叠片后会出现总厚度超差的问题。从安装场景来看，这类构件在传感器内部是靠两端的安装孔固定在塑料骨架上，三个导磁臂要正对着传感器的检测端面，和端面封装塑料的间隙控制在0.05mm以内，间隙过大会导致检测距离衰减，间隙过小则容易在传感器受外力冲击时出现铁芯顶破封装面的问题。建模时还要注意三个导磁臂的端面共面度，要是三个臂的端面不在同一平面，磁路的气隙不均匀，会直接导致传感器的检测方向出现偏移，正对检测物时的输出信号不稳定。在做结构校验的时候，

　　要模拟实际装配的全流程，先确认构件放入线圈骨架的卡槽时没有卡滞，再确认安装孔和骨架上的定位柱完全对齐，最后确认叠装后的整体组件能顺利推入传感器的金属外壳，所有配合面的间隙都符合装配工艺要求。这类构件看似结构简单，但是每一处尺寸的偏差都会直接影响传感器的最终性能，测绘建模时不能只看外形轮廓，要结合实际的装配关系和功能需求，把所有影响磁路、影响安装的细节都还原到位，才能保证后续做结构改进、备件替换时的模型可用性。
