手动螺旋压紧式夹持工装结构设计

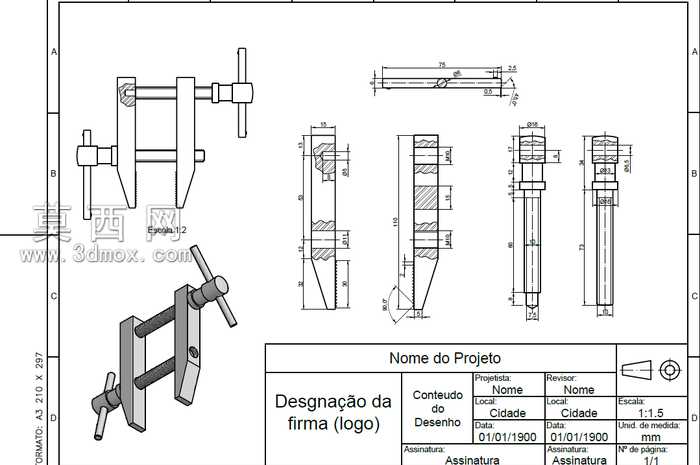

本作品为手动螺旋驱动的夹持工装三维设计，整体采用经典的C型开口框架结构，建模过程严格遵循机械加工工艺逻辑，先完成主体固定钳身的基准建模，以钳身的导轨面、螺纹安装孔位为装配基准，依次构建活动压块、传动螺杆、T型转动手柄、限位销钉等全部零部件。建模阶段对各零件的配合公差做了对应预留，螺杆与固定钳身的螺纹传动副采用真实牙型建模，还原梯形传动螺纹的啮合状态，活动压块与钳身的滑动配合面做了贴合度优化，保证滑动过程无卡滞、无多余晃动。渲染阶段采用金属材质体系，固定钳身与活动压块赋予调质钢材质，调整表面粗糙度参数呈现亚光金属质感，传动螺杆与手柄赋予镀铬亮面金属材质，通过光影对比突出传动部件的轮廓，所有零件的棱边做了符合实际加工的倒角、倒钝处理，避免出现不符合生产实际的尖锐棱角。结构设计上采用螺旋进给的夹紧原理，通过转动端部的T型手柄带动螺杆旋转，将回转运动转化为活动压块的直线进给运动，实现对不同厚度工件的夹紧固定，压块的夹持端面做了V型与平面双结构设计，既可以夹持方形工件，也可以适配轴类圆形工件的装夹需求，钳身尾部设置了锁紧定位结构，可将整个工装固定在工作台边缘拓展使用场景。设计过程中充分考虑手动操作的人机工程，手柄的长度、转动半径经过参数校核，保证操作人员施加较小的握力即可获得足够的夹紧力，同时在螺杆与活动压块的连接位置设置了止推结构，避免螺杆旋转时带动压块同步转动，保证夹持过程的稳定性，整套模型完整还原了二维工程图中的全部尺寸标注对应结构，各零件可直接导出用于工程图生成、3D打印验证或者机加工生产，结构简单可靠，维护便捷，适合作为小型工装夹具的设计参考，也可用于机械原理教学中螺旋传动、夹紧机构的演示案例。
