适配电磨的柔性轴后部连接结构

　　在手工精密加工、小型工件修型、文创雕刻这类作业场景里，经常会遇到电磨主机握持笨重、狭窄空间操作受限的问题，柔性轴传动结构就是为解决这类痛点设计的，而本次涉及的柔性轴后部结构，是整套柔性传动组件里连接主机端的核心衔接部件，直接决定动力传递的稳定性与操作手感的顺畅度。

　　从实际使用场景来看，这类后部结构主要适配常见的手持旋转类打磨雕刻主机，作业时主机可固定在工作台支架上，通过柔性轴将旋转动力传递到前端的工作头，操作人员只需握持重量极轻的前端手柄即可完成精细作业，不管是金属件去毛刺、玉石雕刻纹路、塑料件修边，还是电路板焊点修整，都能大幅降低长时间操作的疲劳感，同时解决主机体积过大无法伸入狭小内腔加工的问题。

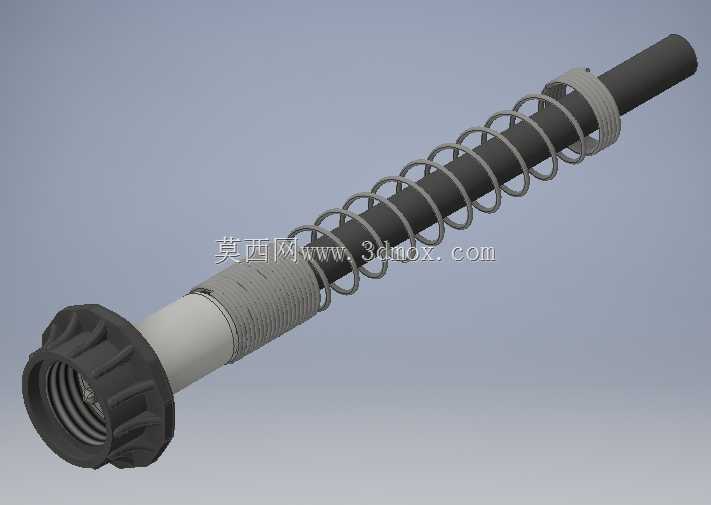

　　该结构的功能设计完全围绕动力衔接与防护展开，最外侧的滚花旋钮是主机连接端的锁紧结构，表面做了周向均匀分布的防滑齿，徒手即可拧紧，不需要额外工具就能完成与主机输出端的装拆，旋钮内部设置了内螺纹结构，可与主机输出端的外螺纹接口精准旋合，保证连接后无径向窜动。旋钮内侧衔接的是金属衬套，作为整个后部结构的刚性支撑基体，承担动力输入的扭矩承载，避免塑料部件长期受扭转力出现开裂失效。衬套外侧包裹的两段橡胶防护套，一方面是密封结构，阻挡加工过程中产生的粉尘、碎屑进入柔性轴内部磨损传动芯轴，另一方面可以缓冲作业时产生的小幅振动，降低振动传递到连接部位导致的松脱风险。

　　沿轴向延伸的黑色轴套是柔性轴外管的定位基体，内部穿设传动用的钢丝软轴，外部套装的圆柱螺旋压缩弹簧是该结构的关键防护部件，弹簧的刚度经过匹配设计，既不会过硬导致柔性轴弯曲阻力过大影响操作灵活性，也不会过软无法起到支撑作用——当柔性轴出现小角度弯折时，弹簧可以均匀分散弯折应力，避免外管出现死折导致内部芯轴卡滞，同时在柔性轴被意外挤压时提供径向支撑力，防止外管被压扁阻断内部芯轴的转动空间。弹簧两端的固定卡箍采用过盈配合压装在轴套上，保证弹簧在长期反复弯折后不会出现轴向窜动脱落。

　　从安装边界来看，该后部结构的连接端螺纹尺寸完全匹配主流dremel类电磨的输出接口，不需要额外加工转接头即可直接装用，整体轴向长度控制在合理范围，装在主机上后不会出现过度外伸导致的重心偏移，最大外径处即滚花旋钮的外径符合徒手操作的握持尺寸，拧紧时不需要过大的握力即可达到足够的锁紧力矩。轴套的外径与常规柔性轴外管的内径一致，装配时外管可直接套入轴套的定位段，通过卡箍锁紧即可完成组装，不需要复杂的粘接或焊接工序，后期维护更换外管时也十分便捷。

　　设计过程中重点考虑了长期使用的可靠性问题，所有与传动相关的受力部件均采用金属材质，易磨损的防护部位采用耐油耐老化的橡胶材质，弹簧采用弹簧钢制作并做了防锈处理，避免在车间多粉尘、偶尔接触切削液的环境下过早出现锈蚀失效。结构上没有多余的复杂零件，整体零件数量少，装配工序简单，既降低了生产制造成本，也减少了后期使用过程中的故障点，哪怕是日常使用中防护套出现磨损，也可以单独更换橡胶套，不需要更换整个后部结构，降低了用户的使用成本。

　　实际使用中，该结构可以承受常规雕刻打磨作业的扭矩输出，不会出现连接部位打滑、松脱的问题，弹簧的支撑范围覆盖了后部连接端到柔性管的过渡段，这一位置恰恰是日常使用中弯折频率最高、最容易出现外管折损的部位，弹簧的存在让过渡段的弯折弧度更加平缓，大幅延长了柔性轴外管的使用寿命。同时，整个后部结构的同轴度经过精准控制，动力传递过程中不会出现偏心抖动，保证前端工作头转动平稳，不会因为后部连接的偏心导致加工时出现抖纹，影响工件的加工精度。
