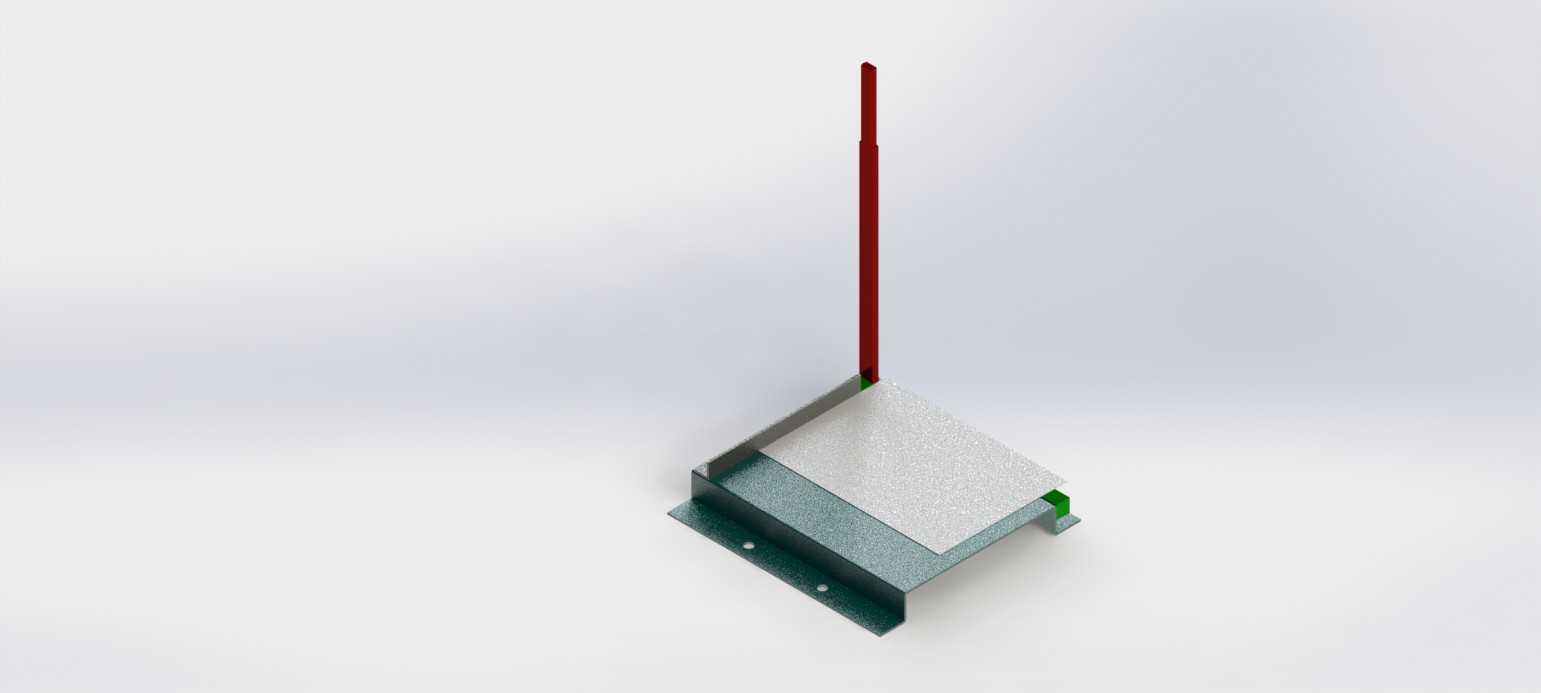

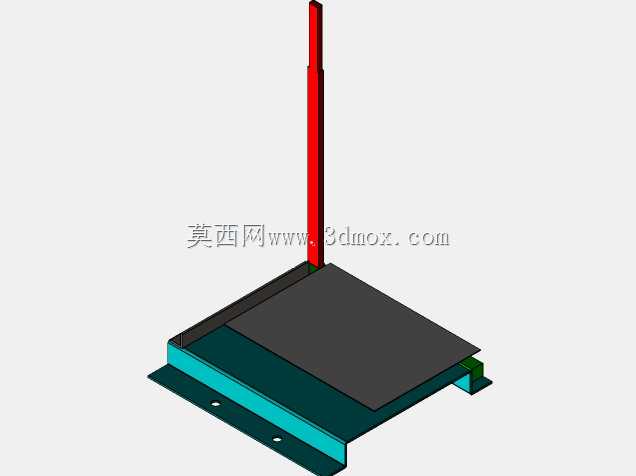

带外置天线的板载传感组件结构

　　在工业现场信号采集、小型物联网终端布设的场景里，这类带外置长杆天线的板载传感组件，是解决局部区域信号弱、传感数据稳定传输的常用结构件。日常做设备结构适配的时候，最先要确认的就是安装边界，这个组件的底座采用折边金属承托结构，底部预留了两个对称的安装孔位，孔位间距适配常规的设备内部安装凸台，不需要额外做转接支架就能直接固定在设备壳体内侧的安装柱上，折边的高度刚好托住上方的电路板主体，避免电路板直接和金属安装面接触造成短路，侧边的小凸台做了限位设计，装配的时候电路板顺着凸台滑入就能自动对齐安装孔，不用反复调整对位，能减少产线装配的对位时间。

　　外置的长杆天线采用垂直直立布置，天线根部和电路板的馈电点直接连接，没有额外的转接线材，一方面能减少信号传输过程中的损耗，另一方面也避免了线材晃动造成的接触不良问题，天线的长度经过匹配调校，在金属设备壳体内部布设的时候，只要天线顶端距离金属壳体的内壁预留足够的净空距离，就能保证信号的收发强度，不会因为金属屏蔽造成数据丢包。电路板下方的金属承托底座除了固定作用，还能起到辅助散热的效果，传感模块长时间工作产生的热量，可以通过电路板和底座的接触区域传导到金属安装面上，扩大散热面积，避免局部温升过高影响传感精度。

　　做这个结构的三维建模的时候，最先要处理的是天线和电路板的连接位置的配合公差，天线根部的插接柱和电路板上的馈电孔要保留合理的插装间隙，间隙过大会造成装配后天线晃动，间隙过小则会导致插装困难，甚至顶裂电路板。底座的折边折弯角度要严格控制在90度，折弯处的内R角要匹配板材的厚度，避免折弯处出现应力集中造成断裂，底座上的安装孔要做沉台设计，螺丝锁附之后螺丝头不会高出底座平面，不会和下方的电路板产生干涉。侧边的绿色限位卡扣是和底座一体折弯成型的，卡扣的回弹量要经过测算，装配的时候卡扣能顺利卡在电路板的侧边缺口里，既不会因为卡扣太硬造成电路板被顶变形，也不会因为卡扣太松导致运输或者设备震动过程中电路板移位。

　　从实际使用场景来看，这类传感组件常被用在工业设备的运行状态监测、小型无线传感节点、智能仓储的信号采集终端里，安装的时候不需要复杂的调试，只要把底座固定在预设位置，接好对应的传感引线就能正常工作。结构设计上没有多余的冗余部件，所有的结构特征都服务于固定、散热、信号传输三个核心需求，金属底座的板材厚度选用常规的冷轧薄板，兼顾结构强度和轻量化要求，整体重量很轻，就算是安装在薄壁塑料壳体上也不会造成壳体变形。天线的长杆部分做了绝缘包覆，就算安装过程中不小心碰到设备内部的其他金属部件，也不会造成天线短路影响信号。在做结构校核的时候，要重点验证震动工况下的结构可靠性，设备运行过程中产生的持续震动，会不会造成天线根部的焊点开裂，底座的安装孔会不会因为长期震动出现松动，所以在建模的时候安装孔位置可以预留增加防松垫片的空间，天线根部和电路板的连接位置可以预留点胶加固的空间，不需要改动整体结构就能提升工况适应性。

　　另外在做装配干涉检查的时候，要注意天线直立后的整体高度，不能超出设备内部的净空高度，避免设备外壳装配的时候压到天线造成天线弯折，要是遇到设备内部空间高度不足的场景，这个结构的天线根部还可以调整为可弯折的铰接结构，不过当前版本的固定直立结构，信号指向性更好，信号稳定性更强，适合安装空间充足、对信号传输稳定性要求高的场景。电路板和底座之间不需要额外加绝缘片，因为底座的折边高度已经让电路板的焊接面和金属底座之间留出了足够的安全间隙，既能减少装配物料种类，也能降低绝缘片老化造成的绝缘失效风险。
