小型台式螺旋夹紧虎钳结构设计

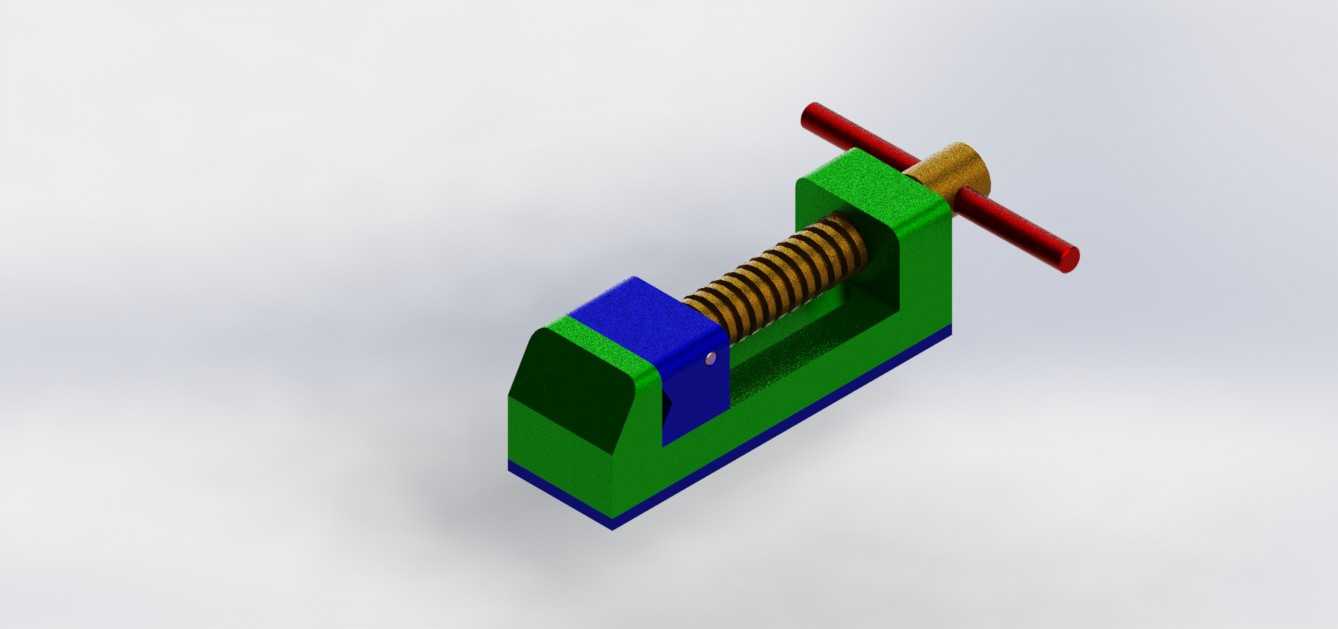

　　这款手动螺旋夹紧工装的核心应用场景覆盖小型机加工工位、精密装配台、手工修配作业区，在小尺寸零件的铣削辅助定位、钻孔工序装夹、零件锉修固定、装配对位夹持环节都能发挥作用，区别于重型机用虎钳的大夹持力设计，它的结构更偏向轻量化、小空间适配，适合桌面级作业场景使用。从功能特性来看，它依靠T型丝杠的螺旋传动实现夹紧动作，转动端部的横向手柄即可带动活动钳身沿固定钳身的导向槽做直线进给，丝杠与活动钳身的连接采用端部限位结构，保证丝杠转动时不会从活动钳身脱出，同时固定钳身与底座为一体化C型框架结构，整体刚性足以应对日常小切削力的加工需求，钳口部位做了平直接触面设计，可直接夹持规则外形的金属、塑料工件，若有特殊装夹需求也可在钳口处加装软质钳口垫，

　　避免夹伤工件表面。设计思路上优先考虑了手动操作的便捷性，横向操作杆的长度经过适配，单手握持转动即可提供足够的夹紧力矩，不需要额外加力杆辅助，同时整体结构做了简化，没有多余的复杂传动部件，零件数量少，后期维护仅需定期给丝杠涂抹润滑脂即可，降低了日常使用的维护成本。固定钳身的C型开口尺寸决定了最大夹持宽度，这类小型台式虎钳的开口通常适配100mm以内的工件夹持需求，整体底座的安装边界可适配桌面T型槽安装，也可通过压板直接固定在木质或金属工作台面上，底座底部做了平整接触面设计，安装后不会出现晃动偏移，钳身的高度控制在较低范围，降低装夹后工件的重心，减少加工过程中的振动幅度。导向结构采用内嵌式滑槽设计，

　　活动钳身的两侧与固定钳身的滑槽做小间隙配合，既保证活动钳身滑动顺畅，又避免间隙过大导致夹持时出现角度偏差，丝杠的螺距选择适配手动操作的进给速度，转动一圈活动钳身的进给量适中，既不会因为螺距太大导致夹紧力控制精度不足，也不会因为螺距太小导致夹紧行程过长影响操作效率。钳身的色彩分块设计也兼顾了功能区分，固定钳身主体、活动钳身、丝杠操作端采用不同的色彩标识，方便操作人员快速识别活动部件位置，避免操作时误碰传动部位。在实际使用中，这类虎钳还可搭配角度底座实现倾斜角度装夹，不过当前结构为固定式底座版本，适合常规水平夹持作业，丝杠端部的铜质衬套设计减少了丝杠转动时的磨损，延长核心传动部件的使用寿命，整体结构没有易损的复杂零件，

　　长期使用仅需更换磨损的钳口板即可，整体使用寿命远高于普通塑料材质的家用夹持工具。从安装适配性来看，它的整体占地面积小，不需要占用太大的工作台空间，在小型维修工位、学生金工实习工位、家庭DIY作业台都能适配，夹紧力的范围可通过手柄的转动力矩自由控制，针对薄壁类零件、易变形零件可适当减小夹紧力，针对需要承受一定切削力的金属零件可适当加大力矩，操作灵活度较高。
