方型法兰安装式电感式接近传感部件

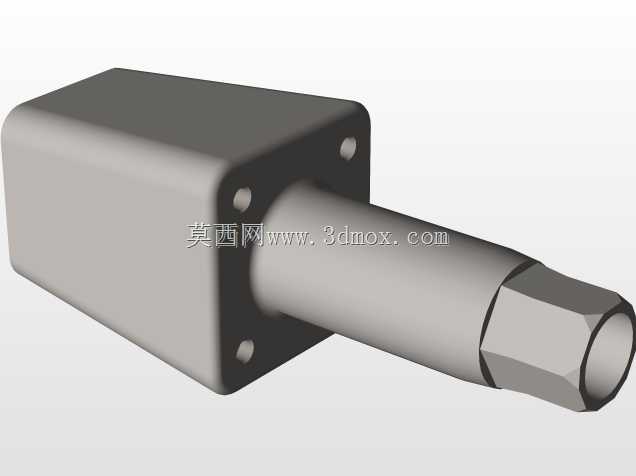

　　这款带方形安装法兰的柱式传感部件，是工业自动化产线里非接触式位置检测的常用元件，日常在机床上下料工位、输送线工件到位检测、工装夹具夹紧确认、自动化装配站的零件存在性判断场景里随处可见，和光电类检测元件相比，它对金属材质的检测响应更稳定，不受切削液飞溅、车间粉尘、环境光线变化的干扰，在机加工、汽车零部件装配、物流分拣这类工况相对复杂的场景里适配性更强。从结构设计来看，主体分为三个功能段：尾部的方形壳体是内部电路的容纳腔，壳体采用工程塑料灌封结构，边角做了圆弧过渡，避免安装时磕碰产生应力开裂，四个角预留的沉头安装孔是整个部件的安装基准，孔位的同轴度公差控制在0.1mm以内，安装时可以直接通过M4内六角螺丝固定在设备安装板上，

　　不需要额外设计夹持支架，能减少安装辅件的加工成本；中间的柱形延伸段是感应距离的调节段，不同长度的延伸段可以适配不同的安装凹陷深度，比如有些设备的安装面在护板内侧，就可以通过延伸段把感应头探出到检测位置，不需要额外垫高安装法兰，延伸段的外径做了统一的公差控制，和市面上常用的M18规格传感部件安装孔径完全兼容，替换现有设备上的同规格元件时不需要重新扩孔或者改安装位；前端的六角形感应头是检测工作面，六角结构方便安装时用扳手拧紧固定，调整感应面的朝向，感应头的端面和金属检测物的平行度会直接影响检测距离的稳定性，设计时感应头和柱身段的同轴度控制在0.05mm以内，安装到位后感应面能和检测面保持平行，不会因为安装倾斜导致检测距离衰减。

　　从安装边界来看，方形安装法兰的边长为30mm，厚度8mm，四个安装孔的中心距为22mm，适配20-26mm厚度的安装板，柱形延伸段的长度为40mm，外径18mm，前端感应头的对边尺寸为19mm，整体安装后从安装面探出的总长度为52mm，布线时尾部预留的出线空间需要至少30mm的弯曲半径，避免线缆弯折断裂。在实际选型使用时，这类传感部件的标准检测距离为8mm，针对低碳钢材质的检测物可以达到满量程检测，针对不锈钢、铜、铝等非铁金属检测时，检测距离会有不同程度的衰减，设计安装位时需要根据检测物材质预留15%-30%的检测余量，避免因为设备运行时的振动导致检测物和感应面的距离波动，出现误触发或者漏检测的情况；另外安装时要注意周围的金属干扰，

　　两个同类型传感部件并排安装时，间距需要大于两倍的检测距离，避免相邻元件的磁场互相干扰，影响检测精度。建模的时候，首先以安装法兰的下端面为基准面绘制方形壳体的草图，拉伸生成主体壳体后，在四个角绘制沉头孔特征，沉头深度4mm，通孔直径4.5mm，适配M4螺丝的安装尺寸；接着在法兰前端面的中心位置绘制柱形延伸段的草图，拉伸生成柱身段，柱身段和法兰的连接位置做了R2的圆角过渡，避免应力集中；然后在柱身段前端绘制六角感应头的草图，拉伸后在感应头端面做0.5mm的倒角，去除锐边；最后在壳体尾部绘制出线口的凸台，整体装配完成后检查各个特征的尺寸公差，确保安装尺寸和行业通用规格一致，方便后续导出工程图或者用于设备装配的干涉检查。这类传感部件在设备里属于检测类的基础元件，虽然单个体积不大，但是直接影响整个自动化流程的信号触发逻辑，建模时的尺寸准确性直接关系到后续安装时的适配性，如果安装孔位或者柱身外径的尺寸偏差过大，现场安装时就会出现装不上或者间隙过大晃动的问题，所以建模时需要严格按照行业通用的安装尺寸规范来绘制，不能随意更改安装基准的尺寸参数。
