多层堆叠式混凝土浇筑模架结构设计

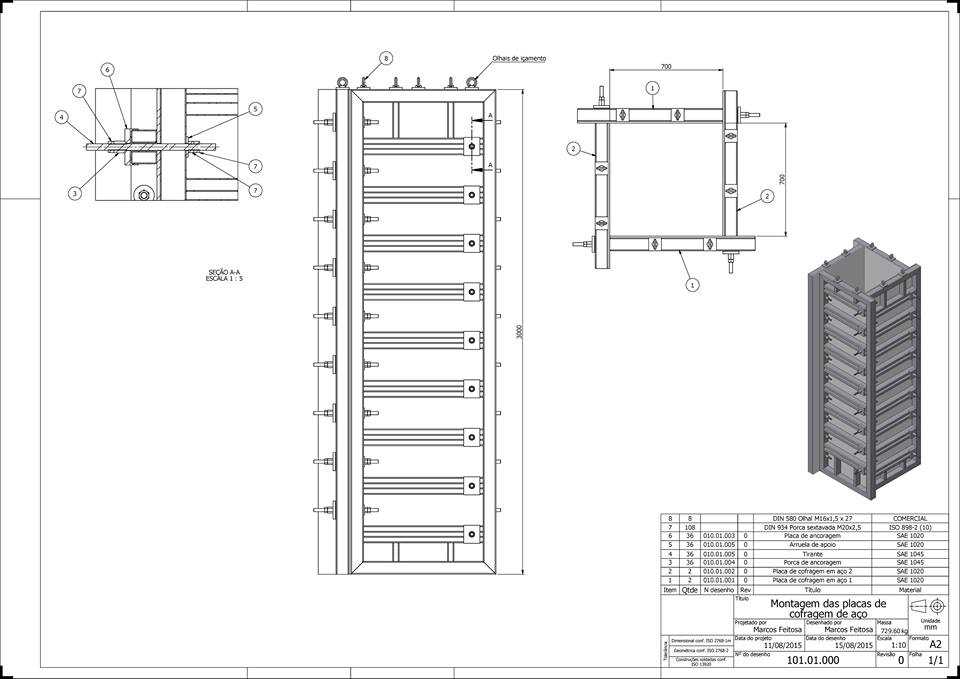

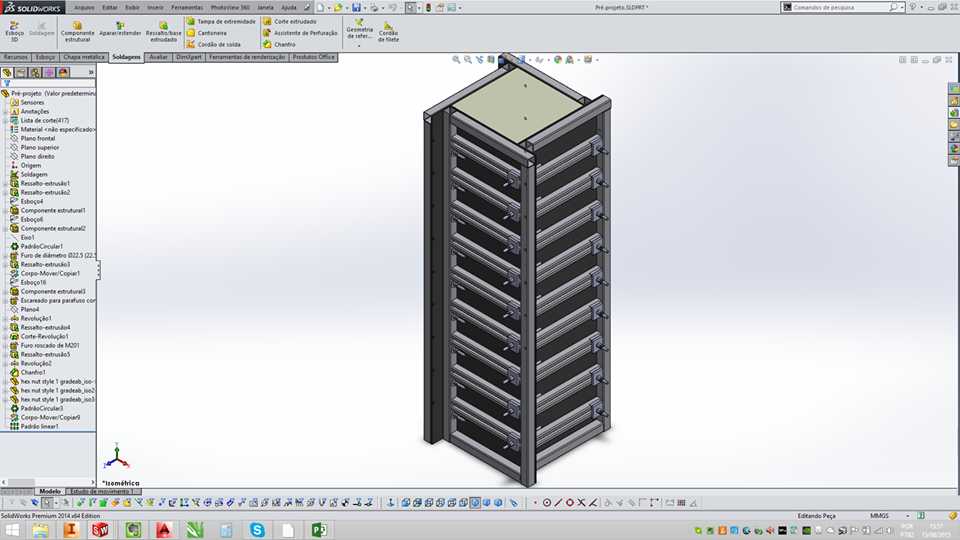

　　在土木建筑工程的混凝土现浇作业场景里，这类竖向多层堆叠的模架结构，主要承担小截面竖向构件的成型支撑作用，区别于传统散拼木模的零散作业模式，该模架采用模块化单元拼接设计，可适配不同层高的小尺寸混凝土构件浇筑需求，常见于建筑二次结构、设备基础附属构件、小型管廊竖向段的现场浇筑作业。从结构功能来看，模架整体采用框架式受力体系，外侧竖向边框作为主要承力构件，承担混凝土浇筑过程中的侧压力与振捣荷载，每层设置的横向承托肋板，既可以分隔不同浇筑段的作业面，也能为层间模板提供定位支撑，避免浇筑过程中出现模板移位、胀模的问题。设计阶段首先考虑的是现场作业的拆装便捷性，模架所有单元件均采用标准化接口设计，相邻竖向边框通过插接式定位结构连接，

　　不需要额外的复杂紧固件，现场作业人员可根据浇筑高度快速拼接对应层数的模架单元，相比传统木模裁切拼装的作业模式，能大幅缩短现场支模的准备时间。模架的内部成型面采用光滑平直的金属板材，可保证混凝土成型后的表面平整度，减少后期抹灰找平的工序量，同时金属材质的成型面可重复周转使用，相比一次性木模能降低施工耗材的损耗。从安装边界来看，模架整体截面为窄长矩形，占用的平面安装空间较小，可适配狭窄作业面的施工需求，比如建筑内部的管道井旁、设备间隙内的小型竖向构件浇筑，不需要占用过大的施工操作面，模架底部设置有找平定位结构，可直接放置在硬化后的施工基面，通过底部的可调支撑件调整模架的竖向垂直度，保证浇筑成型的构件顺直度符合施工验收要求。

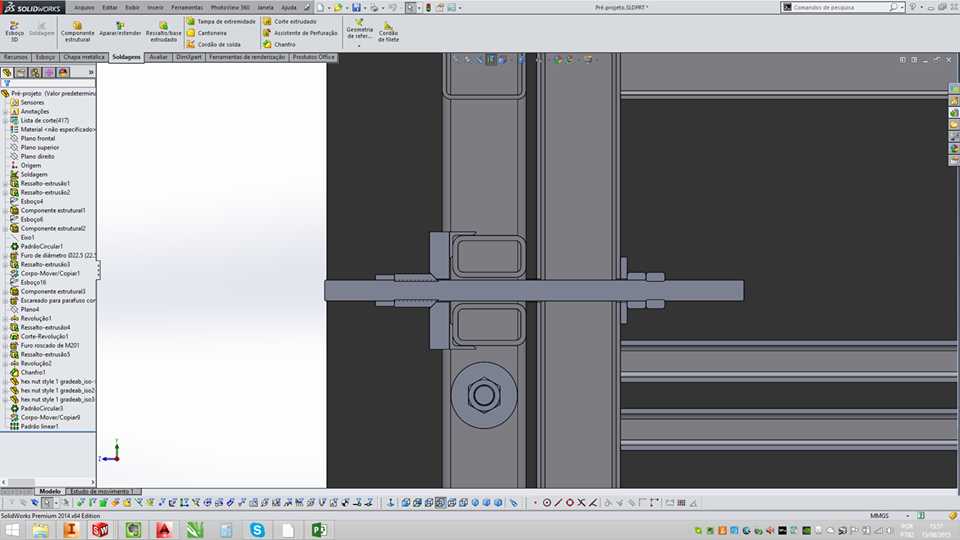

　　在受力设计层面，模架的竖向边框采用等截面型材制作，每层横向肋板的间距经过荷载验算，可匹配常规坍落度混凝土浇筑时的侧压力分布，避免出现肋板间距过大导致的成型面鼓胀问题，模架两侧预留的锁紧点位，可在拼接完成后通过对拉锁紧件进一步强化整体刚度，抵消混凝土振捣过程中产生的动荷载，防止模架出现整体变形。这类模架的设计还考虑了混凝土浇筑后的脱模便利性，模架的单元拼接结构设计为可拆分式，当混凝土达到拆模强度后，可先拆除层间的横向连接结构，再逐块取下竖向边框，不会对成型后的混凝土构件边角造成磕碰损伤，拆除后的模架单元可直接转运至下一个作业面重复使用，不需要进行大规模的修整。针对小批量、多点位的小型竖向混凝土构件浇筑场景，

　　这种模块化堆叠模架的适配性远高于大型整体模板，不需要大型吊装设备配合，仅靠人工即可完成搬运、拼装、拆除的全流程作业，尤其适合在施工场地受限、大型设备无法进入的作业区域使用。模架的每层结构都设置有混凝土浇筑观察间隙，作业人员在浇筑过程中可随时观察每层混凝土的填充情况，配合振捣作业保证混凝土填充密实，避免出现蜂窝、麻面等成型缺陷，同时观察间隙也可作为振捣棒的插入点位，不需要额外在模板上开设振捣孔，减少了模板的加工工序。从长期周转使用的角度来看，模架的所有受力构件都做了防粘结表面处理，混凝土浆液不会牢固粘附在模架表面，每次拆模后仅需简单清理即可投入下一次使用，维护成本极低，相比传统木模使用3-5次就出现变形、破损的问题，这类金属材质的模块化模架周转次数可达到上百次，综合使用成本更具优势。在实际施工应用中，这类模架还可根据具体的构件截面尺寸，调整内部成型腔的宽度，通过更换不同长度的横向连接肋板，即可适配不同截面尺寸的竖向构件浇筑，不需要重新制作整套模架，进一步提升了模架的通用适配性，减少施工单位的模板类耗材储备种类。
