建筑施工物料运输平板手推车结构

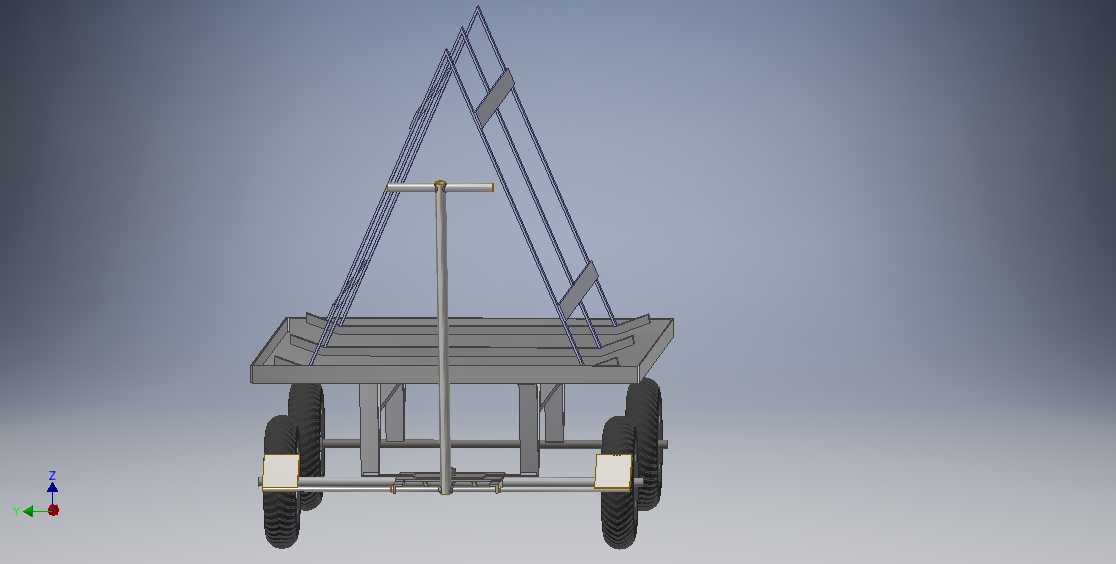

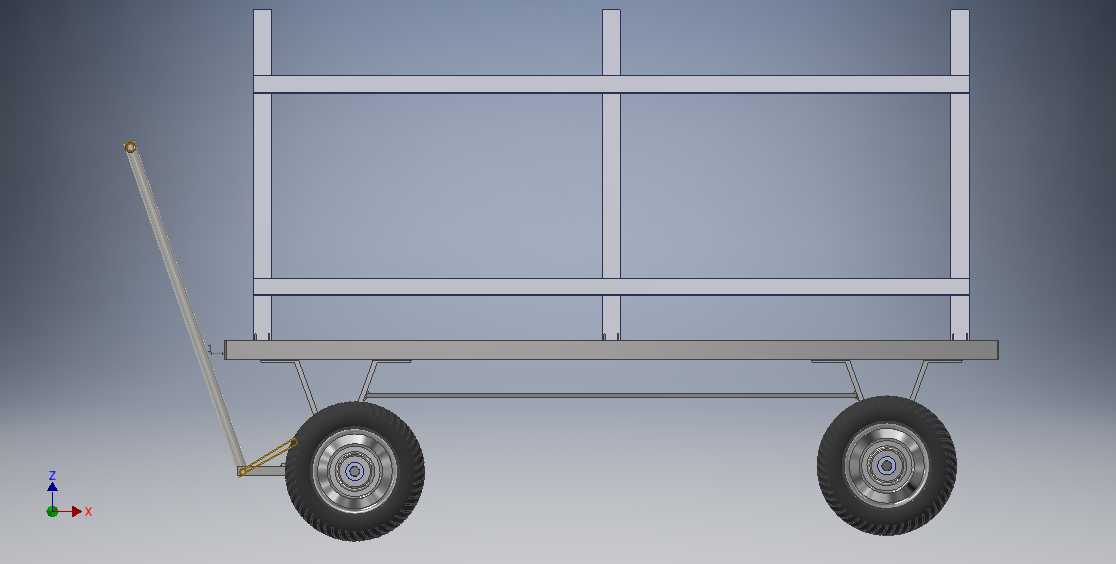

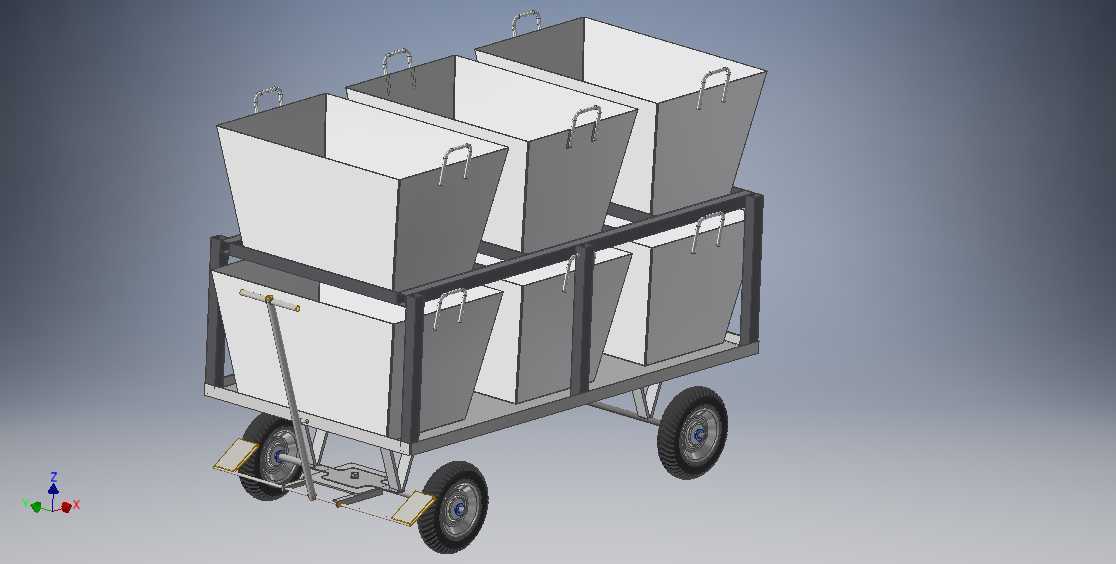

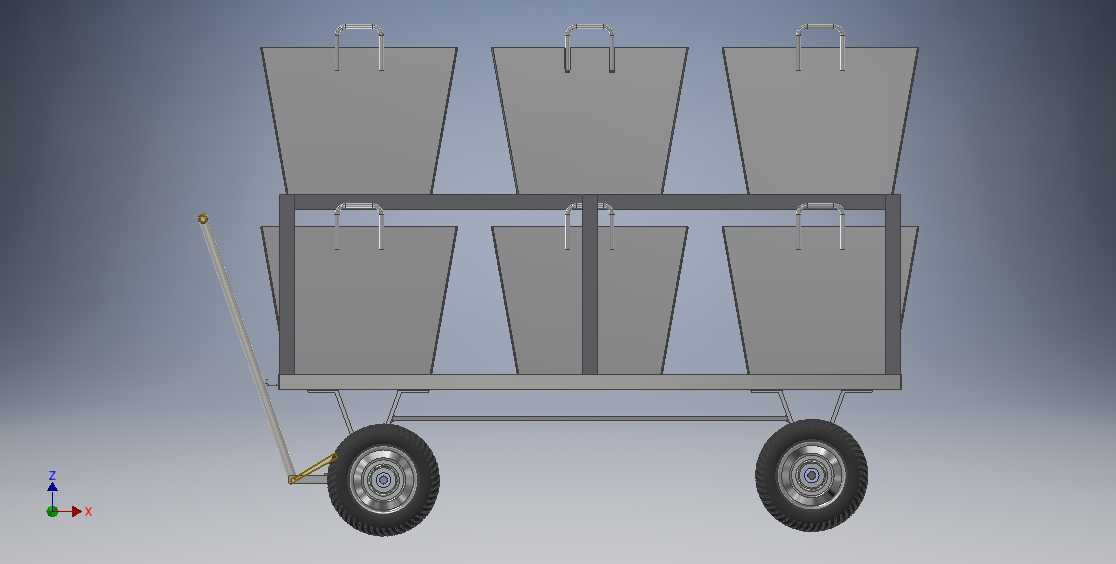

　　在建筑施工场地的物料转运环节，这类带框架护栏的平板手推车是现场短距离驳运的核心工装之一，不同于常规民用平板推车，它的结构设计完全围绕工地复杂工况做了针对性适配。从实际应用场景来看，这类推车主要覆盖三类核心运输需求：其一是散装通用建材的平面转运，比如袋装水泥、砌块、小型工器具的场内驳运，平板台面的平整性可以保证不同形态的物料都能稳定放置，不会出现卡滞或者局部受力变形的问题；其二是预制墙板、干挂石材这类长条形竖向建材的运输，台面上加装的斜向支撑框架刚好可以承托竖向放置的板材，避免运输过程中板材倾倒滑落，相比传统无护栏的平板车，不需要额外用绳索反复绑扎，能大幅提升单次转运的效率；其三是混凝土料斗、砂浆槽这类带一定流动性的湿作业物料转运，台面的挡边结构可以避免少量撒漏的物料直接掉落到轮组或者牵引结构上，减少现场清理的工作量。

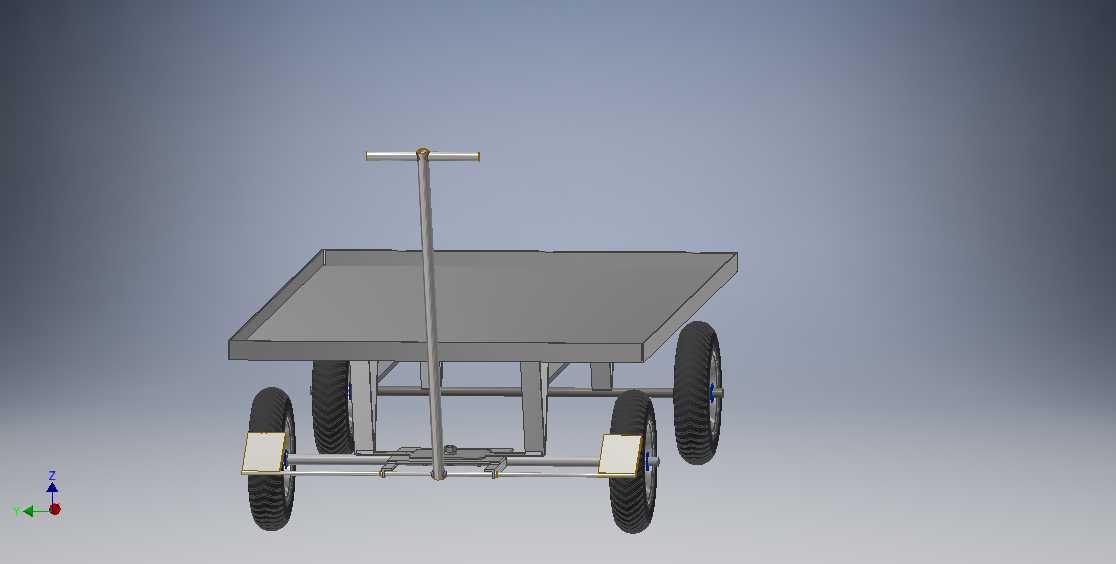

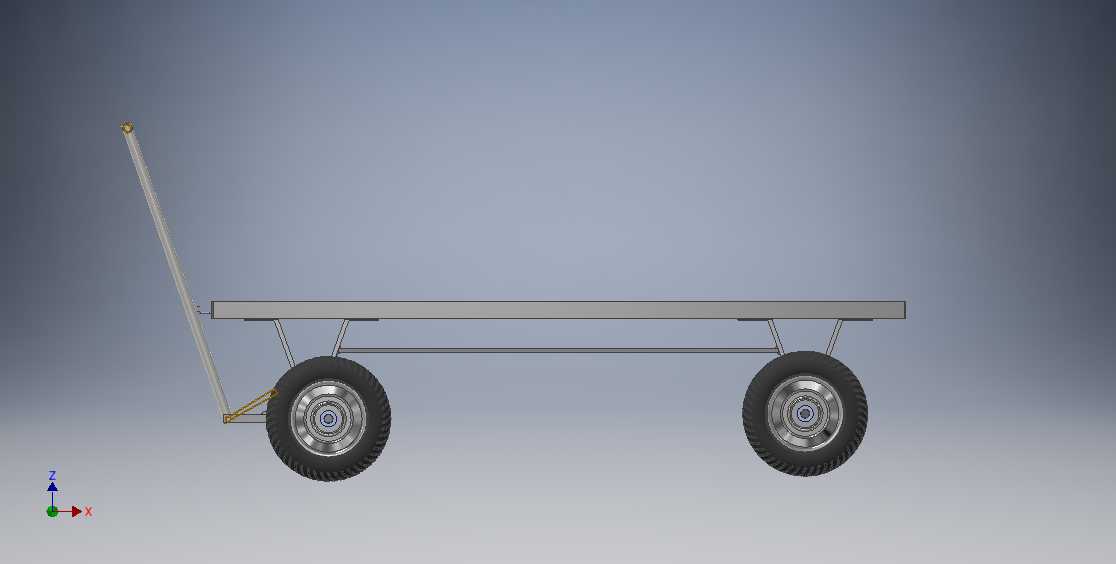

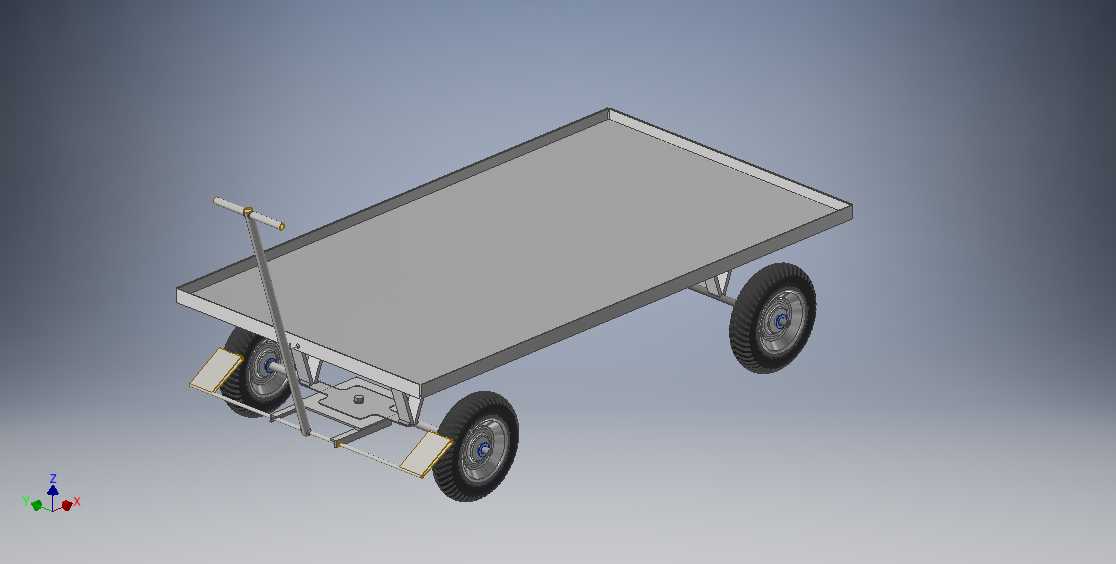

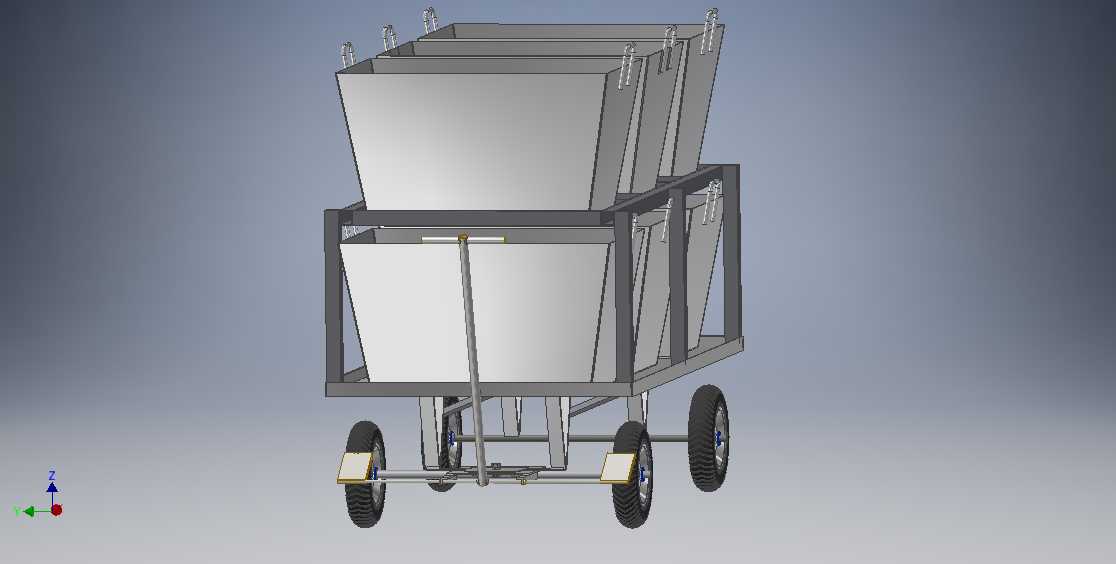

　　从功能特性上看，这款推车的轮组选用了大直径实心橡胶轮，轮面的防滑纹路可以适配工地常见的碎石路面、未硬化的泥土地面以及临时铺设的钢板路面，轮轴位置做了密封处理，能阻挡施工现场的水泥粉尘、砂浆颗粒进入轴承位置，降低日常维护的频次。台面采用框架式钢板焊接结构，底部的纵梁和横梁做了等间距排布，在控制整体自重的前提下保证了台面的承载刚度，即使放置集中载荷的重物也不会出现台面下凹变形的问题。前端的牵引结构采用可折叠的牵引杆设计，既可以由人力推行，也可以和工地的小型牵引车挂接实现拖行，牵引杆的铰接位置做了限位结构，避免拖行过程中杆体过度偏转导致的侧翻风险。

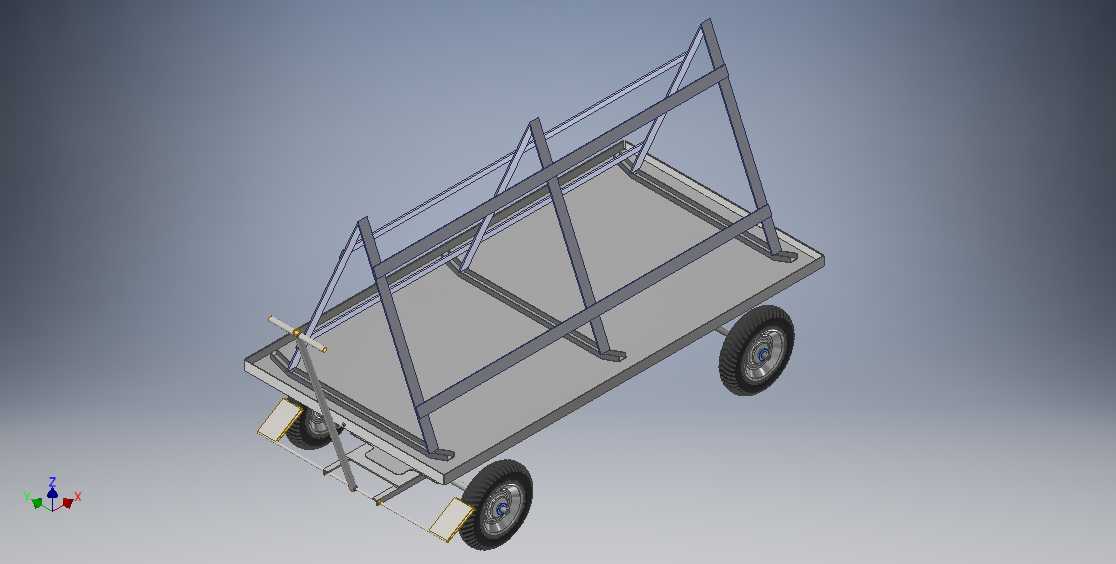

　　设计思路上，这款推车没有采用复杂的一体化成型结构，所有的支撑框架、台面、轮组支架都采用标准化的型材和板材焊接拼接，生产加工时不需要开专用模具，普通的焊接车间就可以完成制作，后期如果某个部件出现碰撞变形，也可以直接切割替换对应位置的型材，不需要整体报废，非常适合施工场景下的低成本维护需求。斜向支撑框架的角度经过反复校核，刚好适配市面上常见的预制内墙板、轻质隔墙板的倾斜倚靠角度，支撑框架的横杆上套有橡胶护套，避免硬质金属框架和板材表面直接接触造成的饰面刮损，这一点对于成品装饰板材的运输尤为重要。

　　从安装边界和尺寸适配来看，这款推车的台面宽度控制在1.2米以内，长度控制在1.8米，刚好可以通过工地临时搭设的施工通道、施工电梯的标准门洞，不会出现尺寸超宽无法通行的问题；整体高度在支撑框架竖起的状态下不超过1.5米，放倒牵引杆之后的整体高度不到0.8米，闲置的时候可以多个推车堆叠存放，减少工地临时仓储的空间占用。轮组的安装位置做了外伸设计，轮距比台面宽度宽出15厘米，在运输重心偏高的竖向板材时，更宽的轮距可以大幅提升侧倾稳定性，即使在有一定坡度的临时坡道上通行，也不容易出现侧翻的风险。台面的四个角都做了圆弧倒角处理，避免在狭窄通道转向的时候剐蹭墙面或者过往的施工人员，细节设计完全贴合工地现场的复杂通行环境。

　　在实际使用过程中，这类推车的承载冗余量设计得比较充足，额定承载范围内的载荷下，台面的最大挠度不超过2毫米，不会因为长期重载出现台面变形的问题。支撑框架和台面之间采用螺栓连接的可拆卸结构，如果只需要运输平面堆放的散装物料，可以直接拆掉斜向支撑框架，变回普通的平板推车使用，实现一车多用的功能，适配不同施工阶段的物料转运需求。轮组的刹车结构采用脚踏式止退装置，在坡道上临时停靠的时候，踩下刹车踏板就可以锁止轮组，避免溜车造成的安全隐患，这一设计在工地有坡度的临时道路上实用性极强。
