宽支腿手动液压搬运托盘车结构设计

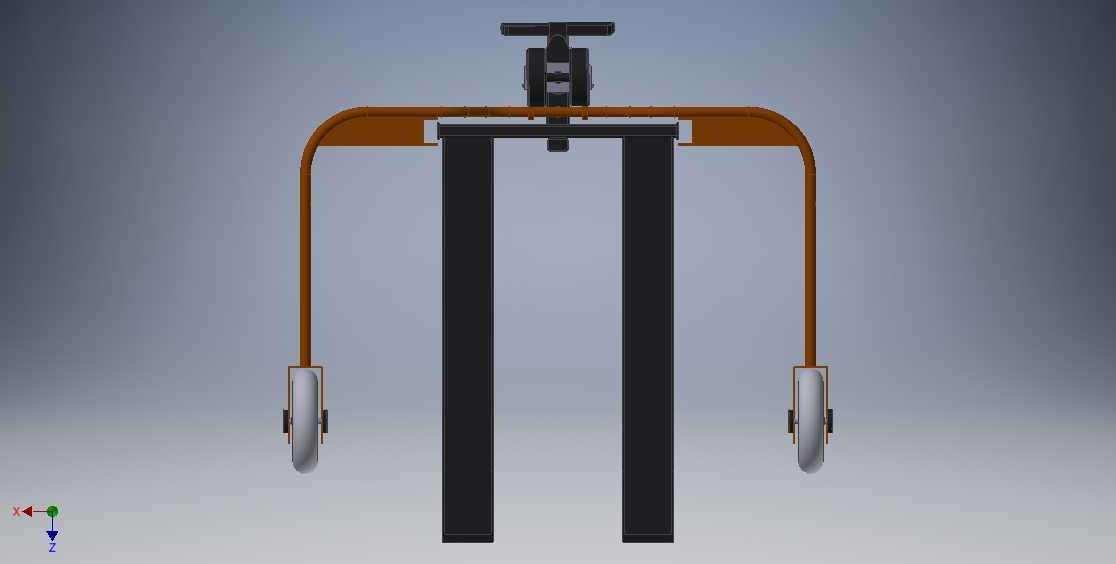

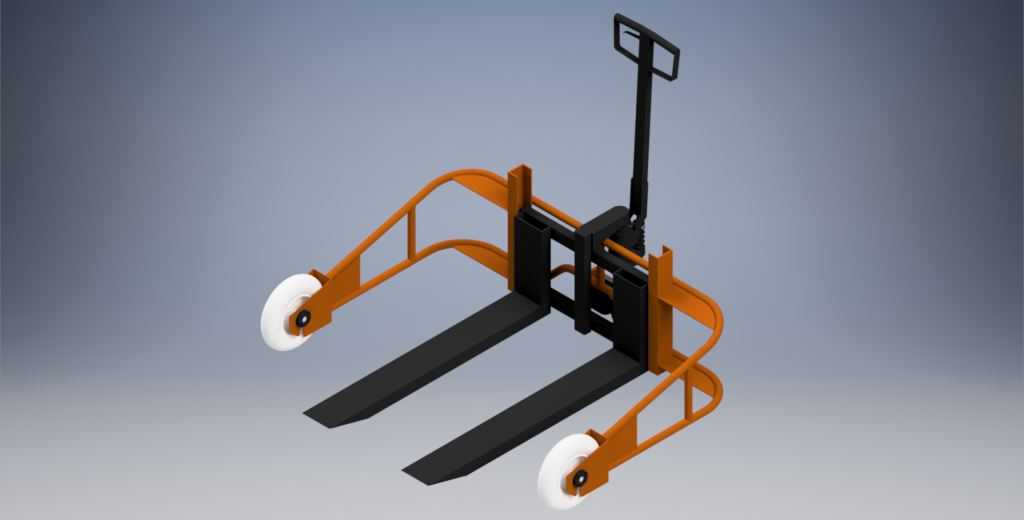

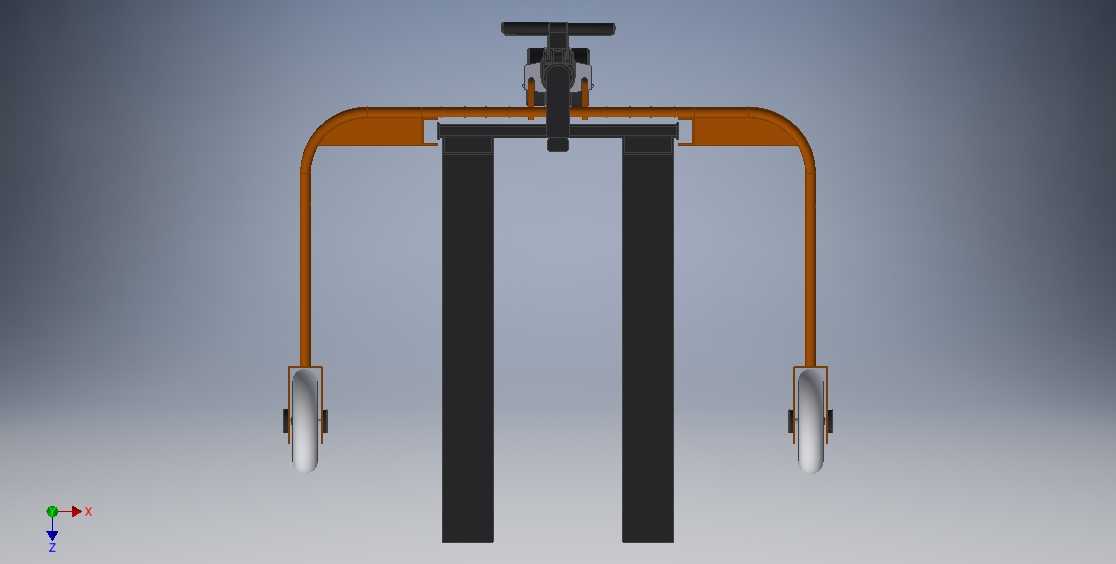

　　这款手动液压搬运设备的结构设计，核心围绕窄通道仓储场景的作业需求展开，区别于常规手动搬运车的窄支腿布局，外侧加宽的弧形支腿框架，能适配带外凸边围的非标托盘、笼式周转箱的叉取作业，避免常规车型叉取时支腿与货箱底部加强筋、外凸边框发生干涉。从结构受力逻辑来看，整体采用开式框架焊接结构，货叉与两侧支腿通过中部的液压安装基座连为整体，基座位置作为整车受力的核心承载点，液压起升机构的缸体垂直安装在基座中部，活塞杆顶端与起升摇臂铰接，摇臂另一端连接货叉尾部的铰接轴，通过摇臂的杠杆放大作用，将液压推力转化为货叉的垂直起升力，额定承载上限设定为500kg，适配轻型周转物料的短距离转运需求。

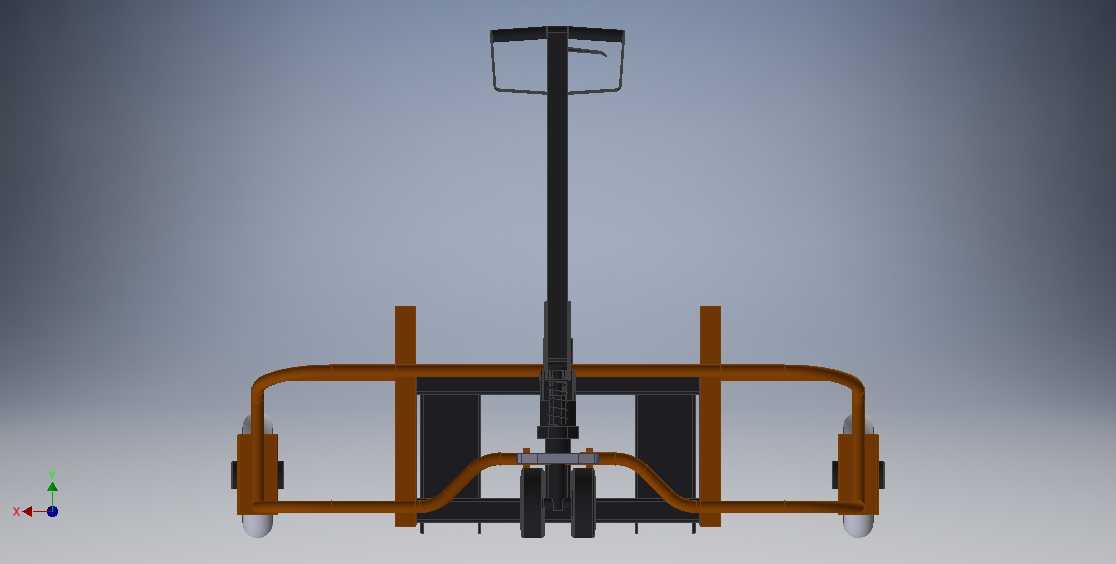

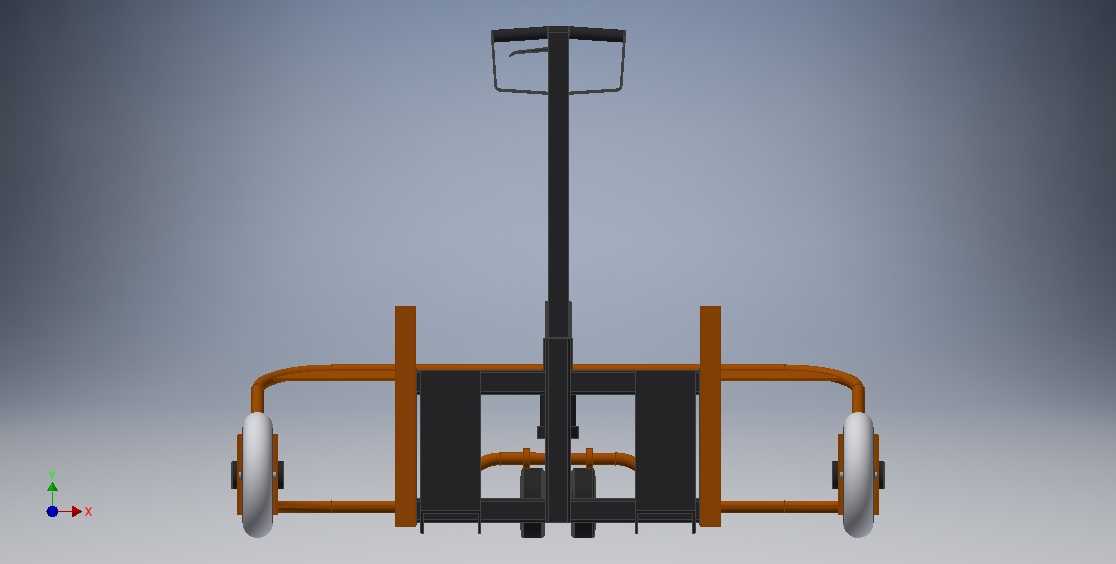

　　在实际仓储作业场景中，这类宽支腿搬运车主要用于电商小件仓、零配件周转区的物料转运，这类场景的周转容器多为带底部外沿的塑料周转筐、网格笼车，常规手动搬运车的支腿间距与货叉间距接近，叉取时支腿会顶在容器外沿无法到位，这款车型的支腿向外弧形延展，支腿内侧净宽大于常规周转筐的底部宽度，叉取时支腿可以顺利包裹住容器底部，货叉完全伸入托盘插孔后再执行起升动作，不会出现顶推容器导致物料倾翻的问题。行走轮采用大直径单轮布局，安装在支腿最外端，轮轴位置与支腿框架的下沿齐平，这种布局能降低整车的最小离地间隙适配性，在平整环氧地坪、硬化水泥地面上推行时阻力更小，遇到地面微小接缝、嵌入式线槽盖板时也能顺利通过，不会出现轮组卡滞的问题。

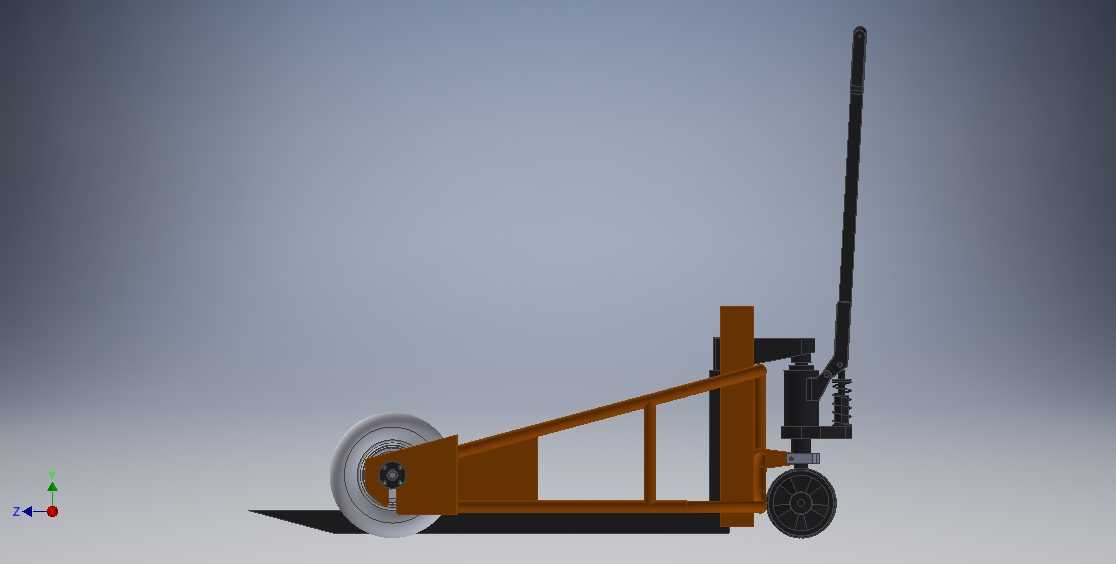

　　转向操作机构集成在液压泵的顶端，操作手柄通过万向节与泵体的阀芯控制机构连接，手柄下压时通过连杆驱动阀芯关闭，持续摆动手柄即可驱动液压泵向起升缸注油实现货叉抬升，手柄扳到最下方档位时阀芯开启，货叉在负载重力作用下匀速下降，下降速度可以通过阀芯开度控制，避免重载下降时冲击过大损坏物料或轮组。整车的外形尺寸控制充分考虑了窄通道作业需求，整车总长度控制在1.4米以内，转向时的最小转弯半径仅需1.2米通道宽度即可完成原地转向，适配货架间距1.5米以内的密集仓储布局。货叉的厚度控制在50mm以内，常规托盘的插孔高度预留量普遍在60mm以上，货叉可以顺利插入绝大多数标准及非标准轻型托盘的插孔，货叉前端做了30度倒角过渡，叉取对位时不需要反复调整角度即可顺利插入，降低操作人员的对位难度。

　　从结构设计的细节来看，两侧支腿采用矩形钢管弯制成弧形框架，钢管壁厚选择3mm的Q235材质，在保证框架整体刚性的同时控制整车自重，焊接位置全部采用满焊工艺，焊后做打磨抛丸处理再喷涂橙色防护漆，既可以避免焊接应力集中导致的框架变形，也能在仓储环境中起到醒目的警示作用，提醒周边作业人员注意避让。液压泵的安装基座采用10mm厚钢板切割焊接成型，基座与两侧支腿、货叉铰接座的连接位置都做了加强筋焊接，起升过程中基座承受的交变载荷可以通过加强筋分散到整个框架上，避免长期使用后基座位置出现焊缝开裂的问题。货叉采用整体式钢板折弯成型，上表面做防滑纹理处理，叉取表面光滑的塑料托盘、纸箱堆叠物料时，能增大接触面摩擦力，避免转运过程中物料滑移掉落。

　　安装边界方面，这款搬运车为整体式出厂结构，不需要现场进行复杂组装，仅需将操作手柄与泵体连接轴锁紧即可投入使用，日常维护仅需定期给轮组轴承加注润滑脂、检查液压油位即可，不需要复杂的维保操作。在进行三维建模时，所有铰接位置的配合间隙都按照实际装配公差预留，转向节的转动间隙控制在0.5mm以内，既保证转向操作的灵活性，也不会出现转向旷量过大导致的行驶跑偏问题。轮组的安装位置经过反复校核，整车在满载状态下的重心落在前后轮组的支撑三角形中心区域，即使在3度以内的倾斜路面上停放，也不会出现倾翻风险，符合仓储作业的安全规范要求。
