伺服驱动圆柱工件夹持翻转执行机构

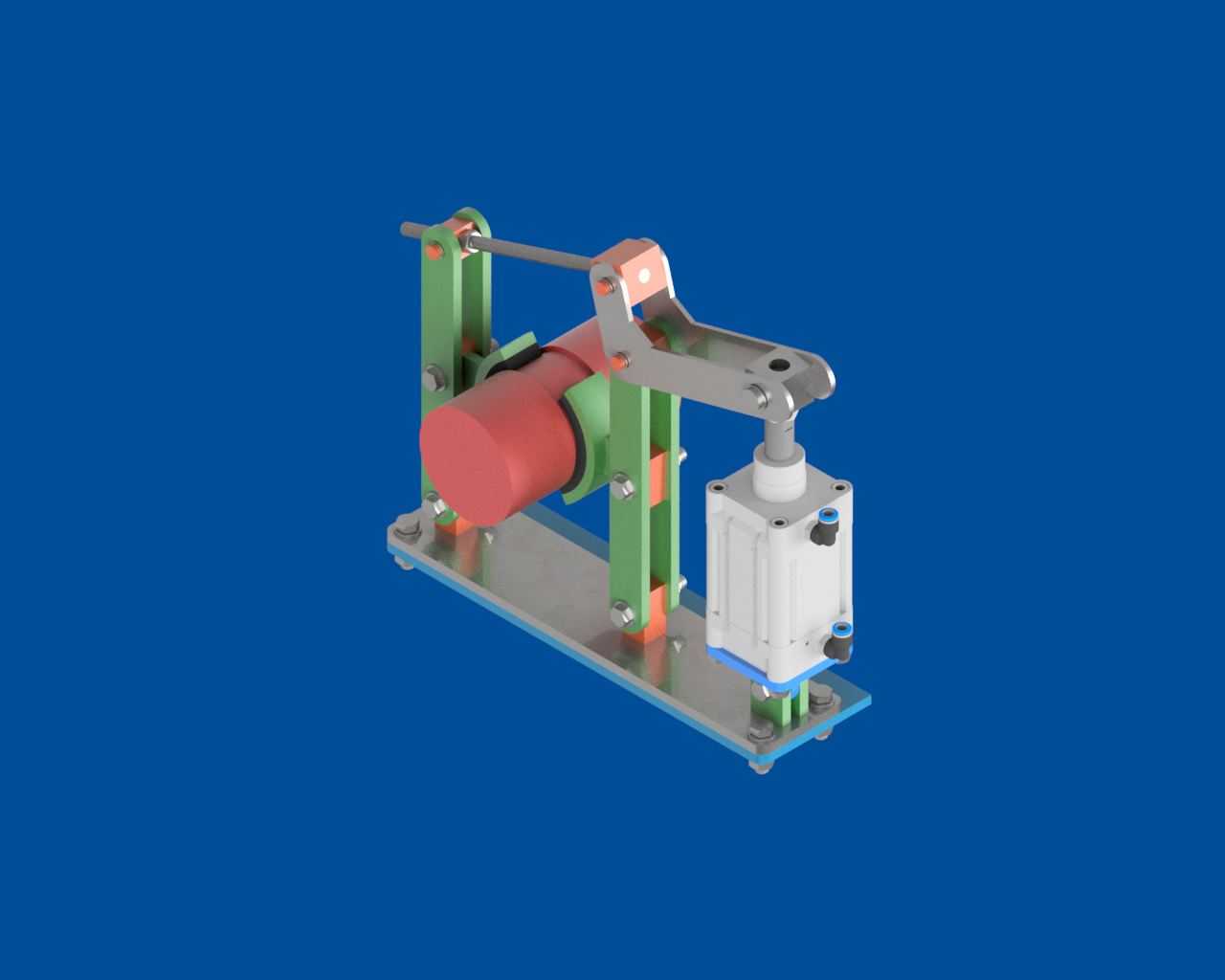

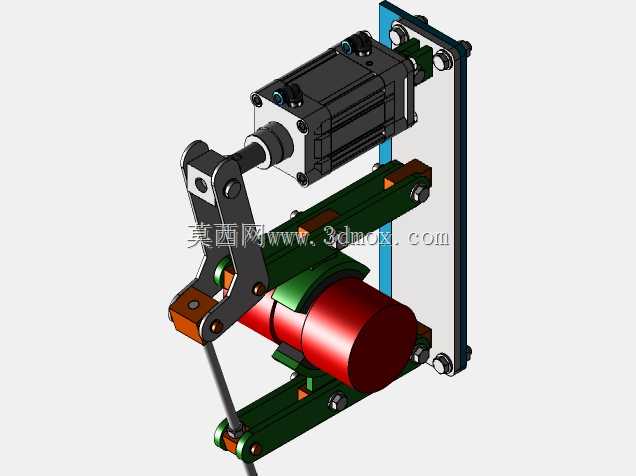

　　这套执行机构的核心应用场景集中在自动化产线的圆柱类工件工位，常见于3C电子零部件加工、小型汽配零件流转、精密五金件检测工序中，用来完成圆柱形态工件的姿态调整、夹持转运、角度翻转动作，替代传统人工上下料时的重复对位操作，能适配直径在30mm到80mm区间的圆柱类工件，不管是表面光滑的精加工轴件，还是带包覆层的圆柱壳体，都能通过夹爪的贴合面调整实现稳定夹持。从结构布局来看，整套机构采用侧装式安装基准，安装背板预留了四个对称的沉头安装孔，孔位间距按照标准工业铝型材的槽距设计，可直接固定在4040或4080规格的铝型材机架上，安装时不需要额外做转接板加工，背板到机构最外侧的夹持端总厚度控制在120mm以内，横向安装宽度不超过180mm，

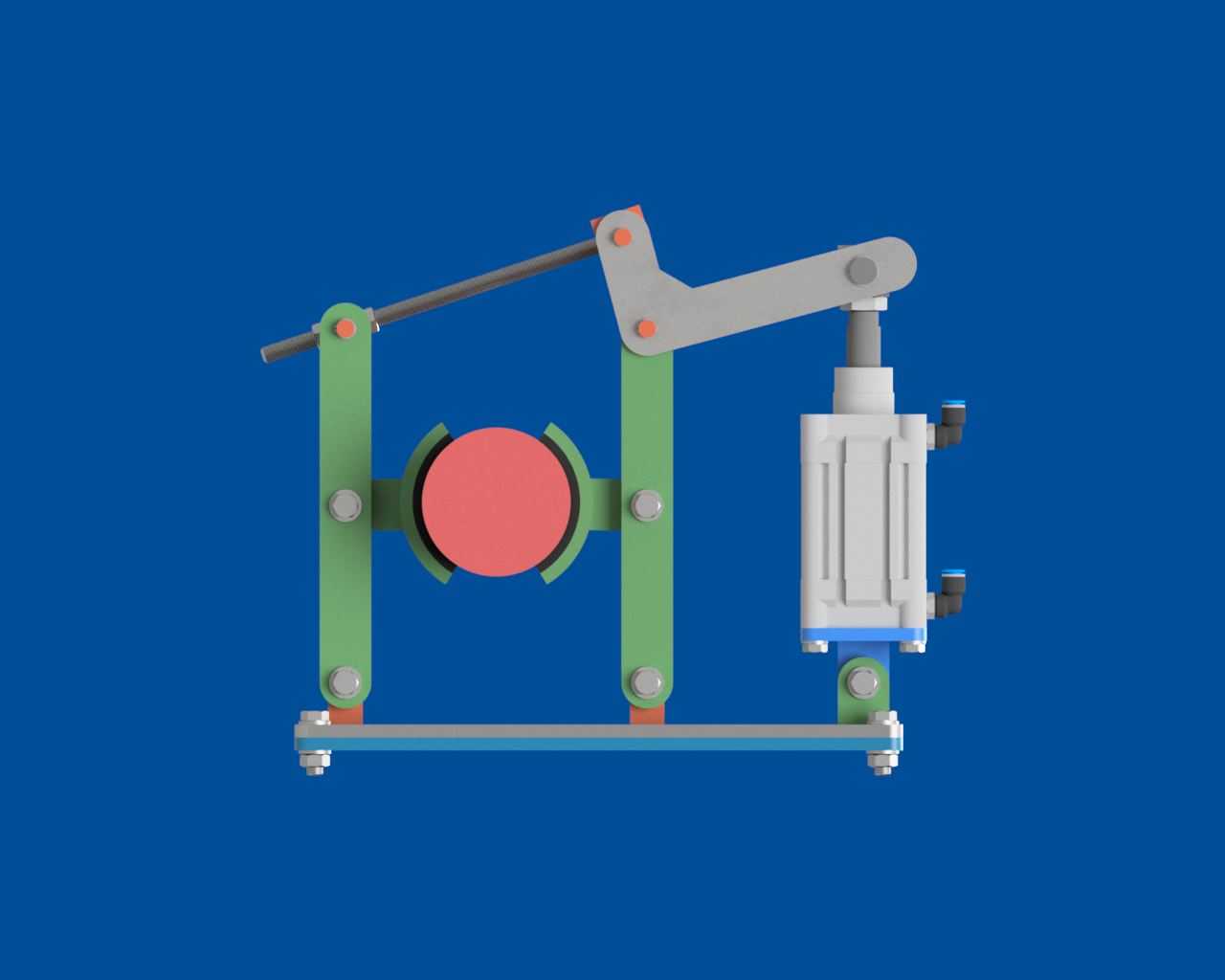

　　竖直方向的活动行程预留了100mm的升降余量，不会和周边的输送线、检测探头产生运动干涉。驱动端选用标准伺服电机作为动力源，电机输出端通过联轴器连接曲柄连杆组件，把电机的旋转运动转化为夹臂的开合与翻转复合动作，和普通气动夹爪相比，这套机构的夹持力可以通过伺服参数做线性调整，针对薄壁类圆柱工件不会出现夹伤变形的问题，翻转角度也能通过电机编码器做精准控制，角度重复定位精度可以控制在0.1度以内，满足工件翻面检测、多角度加工的对位需求。夹臂部分做了仿形贴合设计，和圆柱工件接触的位置加装了弧形的硬质耐磨衬垫，衬垫表面做了防滑网纹处理，既可以增大接触摩擦力避免工件转运过程中打滑脱落，也能避免硬接触刮伤工件的精加工表面，衬垫采用快拆式固定结构，

　　磨损后只需要松开两颗固定螺丝就能完成更换，不需要拆解整个夹臂组件，日常维护的耗时能压缩到五分钟以内。传动链路的设计上，所有铰接位置都采用带密封的深沟球轴承作为转动副，连杆之间的配合间隙控制在0.02mm以内，长时间往复运行不会出现明显的回程间隙，轴承内部预填了长效润滑脂，正常工况下连续运行一万小时不需要补充润滑。上下两层的导向滑轨采用平行布局，给夹臂的升降动作提供稳定的导向支撑，滑轨滑块的预压等级选用中等预压，既保证运动过程无卡顿，也不会因为预压过大导致驱动负载升高。整套机构的运动逻辑做了集成化设计，单台伺服电机就能完成夹爪开合、工件抬升、角度翻转三个动作，不需要额外搭配多个驱动元件，整体布线只需要走一根电机动力线和一根编码器线，

　　在紧凑的设备内部安装时不会出现管线杂乱、运动剐蹭的问题。在实际产线适配时，这套机构可以直接搭配标准的工业机器人法兰安装，作为机器人末端执行器使用，也可以固定在直线滑台的移动座上，作为工位间的工件转运机构使用，针对不同直径的工件，只需要更换对应弧度的夹持衬垫，再调整伺服电机的行程参数就能完成适配，不需要对主体结构做改动，通用化程度较高。机构的所有受力构件都采用高强度铝合金加工而成，整体重量控制在2.8kg以内，不会给搭载的滑台或者机器人带来过大的负载负担，同时构件表面做了硬质阳极氧化处理，在车间多切削液、多粉尘的工况下也不会出现锈蚀掉漆的问题，使用寿命比普通碳钢材质的夹爪机构更长。在安全设计层面，机构的所有运动铰接位置都做了包边处理，没有外露的尖锐棱角，运动过程中连杆的活动间隙都控制在5mm以内，不会出现夹入操作人员衣物、线缆的风险，驱动端的电机尾部预留了手动释放旋钮，设备断电或者出现报警停机时，可以手动转动旋钮松开夹爪，取出内部夹持的工件，避免故障状态下工件卡死无法取出的问题。
