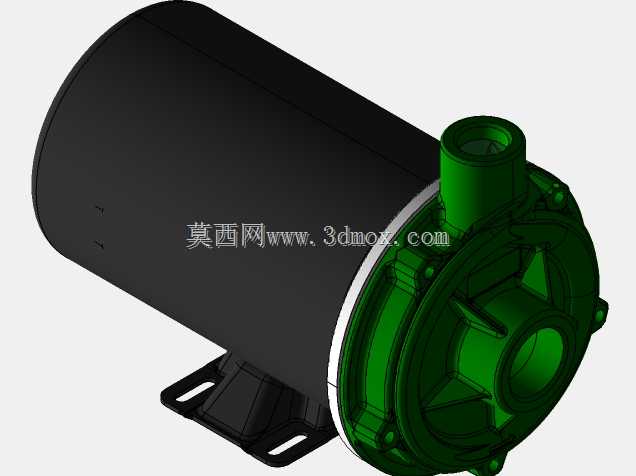

1.5马力卧式直联离心泵三维结构

　　这款直联式离心泵的结构设计完全围绕民用与小型工业场景的流体输送需求展开，日常可覆盖家庭供水增压、小型园林灌溉、小型冷却循环系统、浅层给排水作业等场景，也可适配小型加工设备的切削液循环输送工况，适配清水类低粘度无硬质颗粒的介质输送需求。从结构布局来看，采用驱动电机与泵体直联的同轴设计，省去了传统联轴器连接的冗余结构，整体轴向尺寸更紧凑，安装时不需要额外调整两轴的对中精度，大幅降低现场安装的调试难度，也减少了传动环节的功率损耗，传动效率相比皮带传动、联轴器连接的同功率泵型有明显提升。泵体采用端进顶出的流道布局，进水口沿泵轴轴向设置在泵体端盖中心位置，出水口沿径向垂直向上布置在泵壳上部，

　　这种流道设计可以让介质进入叶轮后顺着离心方向顺畅导出，减少流道内的紊流冲击，降低运行过程中的水力噪音，同时这种接口布局也方便现场管路的布设，不管是水平管路还是垂直管路接驳都能找到适配的安装角度。泵壳采用蜗壳式流道设计，流道截面从隔舌位置开始顺着叶轮旋转方向逐渐扩大，能够将叶轮甩出的高速介质的动压平稳转换为静压，减少能量损失，泵壳与电机端盖的连接面设置了定位止口，装配时可以直接保证泵壳与电机轴的同轴度，不需要反复调整位置，连接螺栓沿止口圆周均匀布置，紧固后可以保证连接面的密封压力均匀，避免运行过程中出现介质渗漏的问题。叶轮采用闭式离心结构，叶片为后弯式设计，这种叶片形状的特性曲线平缓，运行工况点稳定，

　　不会因为管路压力小幅波动就出现流量大幅跳变的情况，叶轮与泵轴采用键连接加锁紧螺母的固定方式，高速旋转时不会出现松脱移位，叶轮和泵壳之间的密封间隙控制在合理范围，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致回流损失过多影响泵效。驱动部分采用标准卧式异步电机结构，电机外壳为带散热筋的一体式壳体，散热筋沿电机轴向平行布置，电机运转时自带的尾部风叶可以顺着散热筋形成稳定的轴向散热风道，带走连续运行产生的热量，保证电机绕组温度维持在合理区间。电机底部采用一体式冲压安装脚座，脚座上开有两个长条形安装孔，长孔的长度方向沿泵的轴向布置，安装时可以根据现场基础的螺栓孔位小幅调整安装位置，降低基础施工的精度要求，脚座的支撑面经过铣削加工，

　　平面度有保证，安装后不会出现泵体倾斜导致的轴系附加应力。密封结构采用机械密封形式，相比传统填料密封，机械密封的泄漏量更小，使用寿命更长，不需要频繁调整压盖的压紧力，日常维护工作量更少，机械密封的静环固定在泵壳的密封腔位置，动环随泵轴同步旋转，配合面的弹簧预紧压力可以补偿密封面的正常磨损，保证长期运行的密封可靠性。建模过程中对所有配合边界都做了公差适配，比如泵壳止口与电机端盖的配合采用基孔制间隙配合，装配时可以顺利推入，同时不会出现过大的径向晃动；叶轮与轴的配合采用过渡配合，既保证装配后的同轴度，也方便后期维护时拆卸更换易损件；密封腔的尺寸完全适配标准规格的机械密封件，后期更换配件时可以直接采购标准件，不需要定制加工。从安装边界来看，整体重心落在底部脚座的支撑面范围内，安装时不需要额外做配重固定，只要将脚座通过螺栓固定在平整的安装基础上即可，进出口的连接螺纹采用标准管螺纹规格，和常规民用、工业管路的管件可以直接适配，不需要额外制作转换接头。整体结构没有多余的复杂构件，所有零部件都兼顾了加工工艺性与装配便利性，比如泵壳的铸造拔模角度设置合理，不会出现铸造倒扣，机加工面集中在止口、密封腔、接口位置，加工工序少，制造成本可控；电机部分的结构完全符合通用低压电机的标准规范，通用性强，后期如果电机出现故障，可以直接替换同规格的标准电机，不需要对泵体部分做任何改动。
