施耐德0.75CVC单级离心泵结构模型

　　这款单级离心泵的三维结构还原，完全围绕民用给排水、小型工业循环水系统的实际安装工况展开，建模过程中优先考虑了现场安装的边界约束，没有做脱离工程实际的美化处理。从应用场景来看，这类0.75马力的单级离心泵，主要覆盖小型建筑供水增压、暖通空调循环水输送、小型加工设备冷却循环、庭院灌溉取水等工况，适配的管路通径与常规民用给排水管路规格完全匹配，进出口的法兰连接位预留了标准密封槽结构，安装时不需要额外加工转接件就能直接对接标准管路。

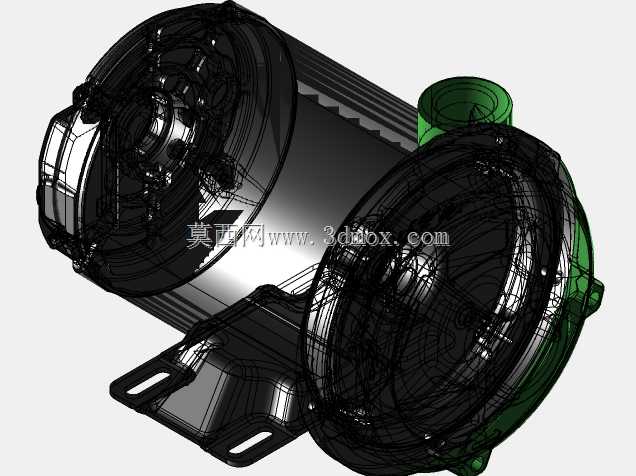

　　从功能特性来看，模型完整还原了泵体与驱动电机直连的共轴结构，没有采用额外的联轴器转接设计，这种直联结构的优势在于整体轴向尺寸更短，安装时占用的横向空间更小，同时减少了联轴器对中调整的工序，现场安装的容错率更高。泵壳采用的是单蜗壳流道结构，建模时还原了流道从叶轮出口到法兰接口的平滑过渡曲面，没有出现直角转折的结构，能最大程度降低流体在泵壳内部的沿程阻力，减少水力损失。叶轮部分采用的是闭式叶轮结构，叶片的曲面弧度完全按照离心式流体输送的流线走向设计，建模时保留了叶轮与泵壳之间的标准间隙，既避免运转时出现叶轮擦碰泵壳的问题，也能控制间隙泄漏量，保证泵的输送效率。

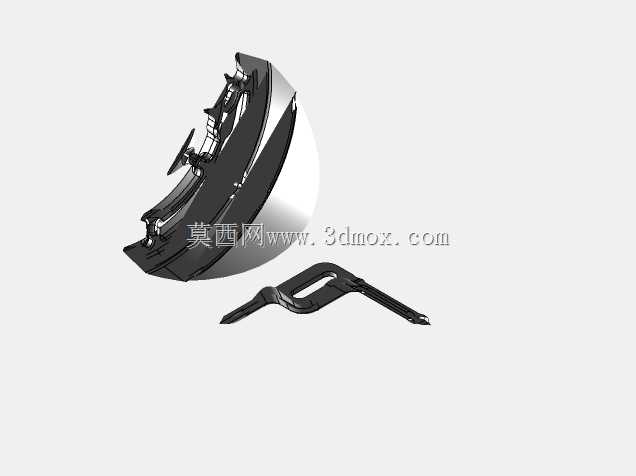

　　设计思路上，整个模型的结构拆分完全遵循实际产品的装配逻辑，从底部的安装脚座开始，到电机壳体、定子腔、转子轴、泵壳、叶轮、进出口法兰、密封端盖，每一个部件的装配约束都按照实际过盈配合、螺栓连接的关系设置，没有出现干涉错位的问题。底部的安装脚座预留了两个长条形安装孔，孔位的间距、孔径尺寸都适配常规的混凝土基础安装、支架安装要求，长条形孔的设计允许安装时存在一定的位置偏差，不需要精准打孔就能完成固定，适配现场安装的实际误差。电机部分的散热筋结构也做了完整还原，散热筋的高度、间距都按照小功率电机的散热需求设计，能保证电机长时间运转时的热量及时散出，避免过热烧损。

　　外形尺寸与安装边界方面，模型整体的轴向长度、径向最大尺寸都严格参照实际产品的尺寸比例还原，进出口法兰的中心高度、安装脚座的底面到泵轴中心的高度都符合行业通用的安装尺寸标准，选型替换时不需要调整原有管路的高度位置，能直接替换同功率等级的老旧泵体。泵体的进出口采用的是轴向进水、径向出水的经典单级离心泵布局，进水口沿泵轴轴向布置，能保证流体进入叶轮时的流态更稳定，减少进水紊流带来的振动和噪音，出水口沿泵壳径向垂直向上布置，适配常规的管路走向布局，也方便安装压力表、止回阀等管路附件。密封部分的结构还原了机械密封的安装腔位置，端盖的螺栓孔位均匀分布，拆卸维护时不需要拆解整个泵体和电机，只需要拆开泵壳端盖就能更换叶轮和密封件，后期维护的操作空间预留充足，符合现场维护的操作需求。整个模型的结构细节都围绕实际使用、安装、维护的全流程需求设置，没有冗余的装饰性结构，每一处几何特征都对应实际的工程功能，能直接用于设备选型的布局参考、安装方案的模拟验证，也能作为同类型泵体结构设计的参考基准。
