丹佛斯HJM064D风冷冷凝机组结构设计

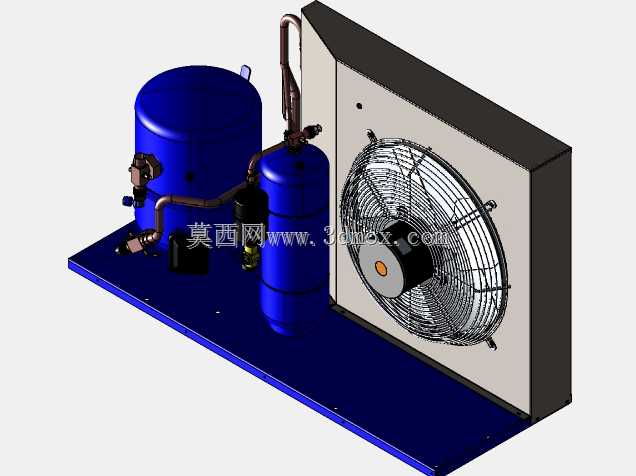

　　这套风冷式冷凝机组的三维结构，完整还原了小型商用制冷场景下压缩冷凝单元的实际装配形态，在便利店冷柜、小型冷库、工业冷水辅机这类需要独立冷源输出的场景中，这类集成式冷凝单元是整个制冷循环的核心放热端载体，不需要额外搭配复杂的冷却水回路，仅靠空气对流就能完成制冷剂的冷凝放热过程，对安装场地的配套设施要求极低，非常适合分散式布置的中小冷量制冷场景。从结构布局来看，整套机组采用一体化底板承载的设计思路，所有核心部件都固定在同一块冲压成型的钢制安装底板上，底板上预先加工了对应各部件安装脚位的固定孔位，既可以通过底部孔位直接落地安装，也能适配壁挂支架的固定需求，安装边界的预留尺寸充分考虑了现场运维的操作空间，

　　风扇侧预留的空气流通距离满足风冷换热的进风要求，压缩机侧预留的管路操作空间可以支持常规的压力检测、阀件更换等运维操作，不需要额外拆解主体结构就能完成日常维保作业。核心功能部件的排布经过了管路走向的优化，卧式布置的全封闭压缩机作为制冷循环的动力核心，固定在底板左侧的减震垫位上，和储液、过滤部件之间的连接铜管采用最短路径排布，尽可能减少管路的弯折阻力，同时避开了风扇出风的直吹区域，避免冬季低温环境下压缩机壳体温度过低导致的启动润滑问题。轴流风扇组件固定在右侧的立式安装板上，和板状翅片冷凝器紧密贴合，风扇运转时形成的负压直接带动环境空气横向冲刷冷凝器翅片，把制冷剂从压缩机带出的高温高压气态热量快速散到环境空气中，

　　冷凝后的液态制冷剂顺着管路进入储液部件暂存，再经过干燥过滤组件去除管路内的杂质和水分，供给后续的节流元件和蒸发器端。设计过程中充分考虑了不同工况下的部件兼容性，压缩机、储液器、过滤部件之间的连接管路都预留了合理的柔性变形余量，避免机组运输过程中的震动导致管路焊缝开裂，电气接线的走线空间沿着安装板内侧预留，和高温管路、运动部件保持足够的安全距离，防止长期运行过程中线路绝缘层被高温烘烤或者被风扇剐蹭。整套机组的外形尺寸控制适配中小冷量制冷场景的安装空间需求，整体宽度、高度、深度的比例经过优化，既保证冷凝器有足够的换热面积满足散热量要求，又不会因为体积过大导致现场安装困难，底板的承重分布经过校核，

　　压缩机这类重型部件的安装位靠近底板的重心位置，吊装或者搬运过程中不会出现明显的重心偏移，降低现场安装的操作风险。从实际使用的角度来看，这类集成式冷凝单元把压缩、冷凝、储液、过滤几个核心功能模块在出厂前就完成了装配和保压测试，现场安装时只需要连接蒸发器端的供液、回气管路和电气线路就能投入使用，相比现场散件组装的冷凝单元，管路的清洁度、连接密封性都更有保障，也能减少现场安装的工作量，降低因为现场装配不规范导致的制冷剂泄漏、管路堵塞等故障概率。结构设计上对不同型号部件的替换兼容性也做了考虑，同系列不同冷量的压缩机、不同尺寸的冷凝器都可以在这套底板结构的基础上调整安装孔位实现适配，不需要重新设计整套承载结构，能有效缩短同系列产品的开发周期，减少结构件的开模成本。
