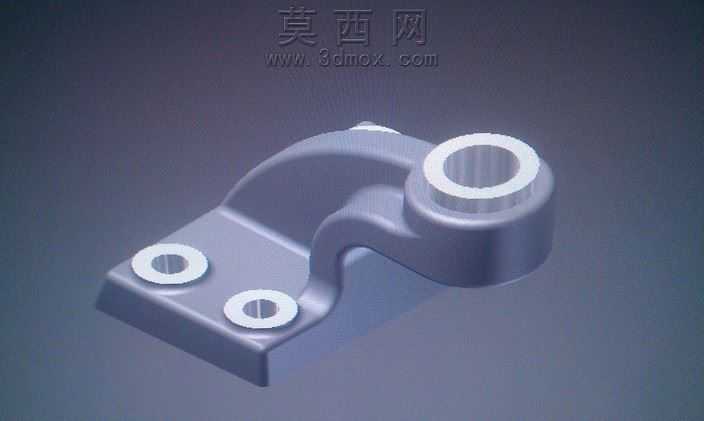

本模型为偏移式轴承支撑结构,采用三维参数化建模方式完成整体构建,建模过程中优先保证结构尺寸的工程合理性,对安装底座、弯曲支撑臂、轴承安装孔位三个核心功能区域做了独立的特征建模处理。安装底座部分设计为矩形平板结构,预留两个同轴通孔作为螺栓安装位,孔位周边做了轻微的沉台处理,可保证螺栓安装后端面齐平,避免突出部分影响安装贴合度,底座边缘做了小尺寸圆角过渡,既消除加工锐边,也能降低应力集中风险。弯曲支撑臂采用平滑的曲面过渡结构,从底座平面向上延伸后做横向偏移,最终连接至顶部的轴承安装筒,整个臂身的截面厚度保持均匀一致,既保证足够的结构支撑强度,也避免多余材料造成的重量冗余,曲面过渡区域做了连续曲率处理,在渲染阶段可呈现自然的光影过渡效果。顶部轴承安装筒为同轴通孔结构,筒壁厚度均匀,端面做了平整处理,可与配套轴承的端面实现紧密贴合,筒体内径尺寸按照标准轴承的安装公差预留设计,保证实际装配时的配合精度。材质设定上整体采用金属哑光质感,模拟铸钢件经表面喷砂处理后的视觉效果,底座平面、轴承筒端面做了轻微的高光处理,区分加工面与非加工面的视觉差异,渲染时采用柔和的侧上方打光,清晰呈现支撑臂的曲面轮廓与各安装孔位的结构特征。设计思路上围绕偏移安装的使用场景展开,当轴承安装位置与底座固定面存在水平方向偏移需求时,该一体式结构无需额外加装转接零件,可直接通过底座螺栓完成固定,顶部筒位直接承托轴承,既减少装配工序,也能避免多零件拼接带来的装配误差,整体结构紧凑,可应用于空间受限的传动机构中,为转轴提供稳定的偏移位支撑。建模过程中对所有圆角、孔位、壁厚参数都做了可编辑的参数化设置,后续可根据实际使用的轴承型号、安装空间尺寸快速调整对应参数,无需重新构建整体结构,提升模型的复用性。
- 全部评论(0)
- 模板大小 4.49 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2012,效果图,STL,其它,
- 软件分类 通用五金配件
