三爪式轴承拔卸拉马结构三维设计

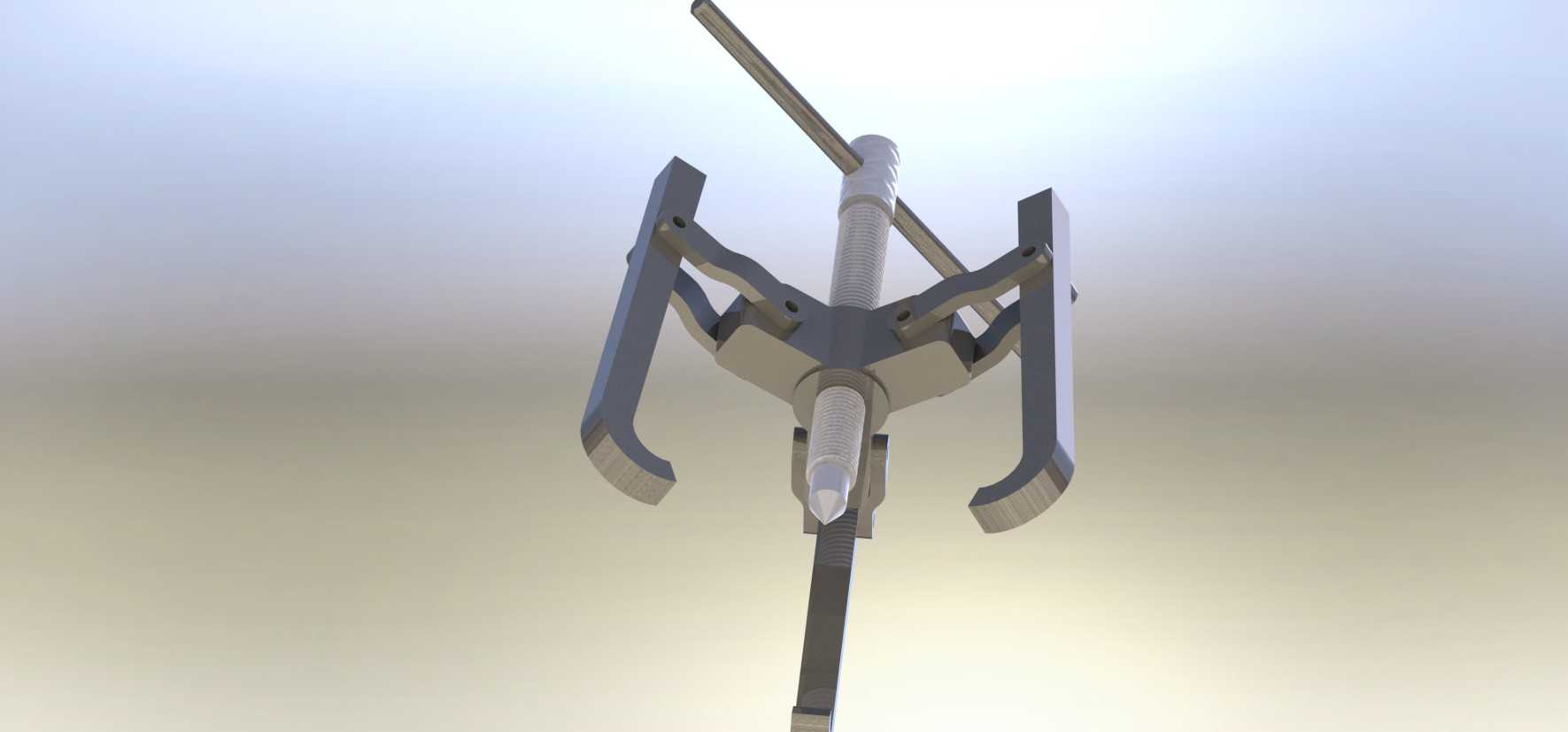

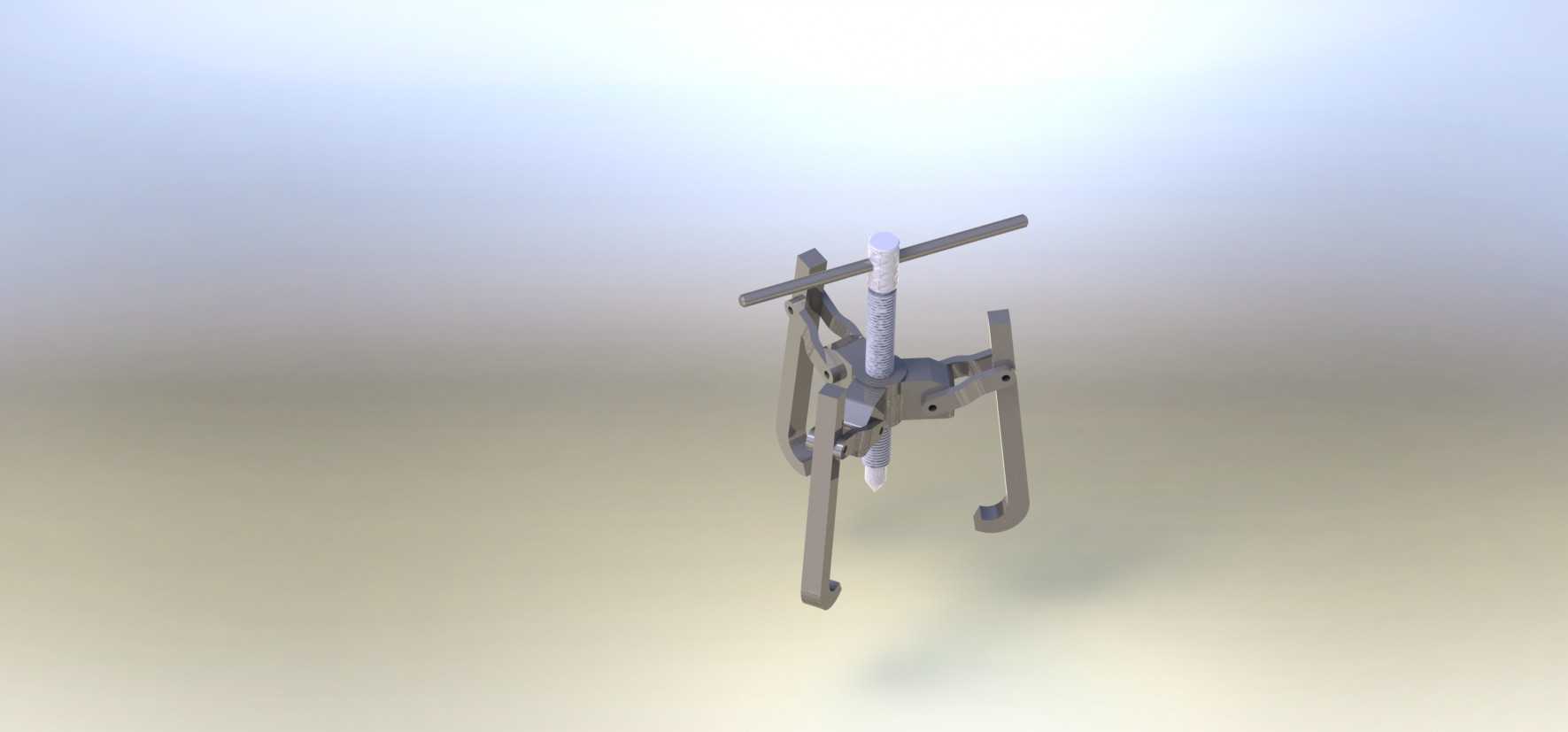

　　在设备运维、机械装配的现场场景里，过盈配合件的拆卸一直是考验工装适配性的环节，这款三爪式拔卸工具的设计，正是针对轴装类零部件的无损拆卸需求开发，覆盖轴承、皮带轮、联轴器等常见过盈装配件的拆卸作业，在机修车间、产线维保、设备大修等场景中都能适配使用。从结构功能来看，该工具采用三爪同步联动的构型，三个钩爪沿中心螺杆周向120度均匀分布，作业时钩爪卡接在待拆卸零件的受力端面，中心螺杆的顶尖抵在轴端中心孔位置，旋转螺杆施加轴向推力时，三个钩爪会同步带动待拆零件沿轴向平稳移动，避免单爪或双爪结构受力偏斜导致的零件卡滞、轴面刮伤问题。设计过程中优先考虑了受力均匀性，钩爪的弯折角度经过反复校核，既保证卡接深度足够，不会在受力时滑脱，

　　又控制了钩爪的外廓尺寸，适配狭窄安装空间内的作业需求；中心螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的承重能力与自锁性能，施加扭矩时不会出现螺纹滑牙、受力回退的问题，螺杆端部的顶尖做了圆弧过渡处理，抵接轴端中心孔时不会对中心定位孔造成挤压变形，保护轴件的后续装配基准。从安装边界与尺寸适配来看，该工具的钩爪张开范围覆盖了常用中小尺寸轴装零件的外径区间，钩爪的有效卡接深度匹配常规轴承、皮带轮的安装厚度，整体收拢后的外廓尺寸可以伸入多数设备的轴承座安装腔内部作业，不需要额外拆解周边的遮挡部件，能有效减少维保过程中的额外拆装工作量。结构细节上，钩爪与中心架的连接采用铰接式设计，钩爪可以随待拆零件的外径尺寸小幅调整卡接角度，

　　保证钩爪端面与待拆零件的受力面完全贴合，避免点接触导致的零件端面压损；中心架的导向槽做了限位设计，钩爪张开到最大行程时会被限位结构卡住，不会出现钩爪脱出架体的安全隐患；螺杆的尾部设计了标准方头，可以适配普通棘轮扳手、扭力扳手施加扭矩，不需要配备专用的操作手柄，降低现场使用的工具适配门槛。实际作业过程中，该结构的受力传递路径非常清晰，施加在螺杆上的扭矩通过螺纹副转化为轴向拉力，均匀分散到三个钩爪上，每个钩爪承受的载荷仅为总拆卸力的三分之一，相比两爪结构能大幅降低单爪的受力负荷，既可以提升工具本身的使用寿命，也能避免待拆零件因为局部受力过大出现崩边、断裂的问题。针对不同的作业场景，该结构的钩爪可以根据待拆零件的卡接位置做前后微调，

　　当待拆零件的卡接端面距离轴端较远时，可以调整钩爪在导向槽内的位置，保证卡接到位，不需要额外加装延长辅具。设计时也充分考虑了操作的便捷性，整个工具没有多余的零散部件，现场作业时不需要提前组装，直接调整钩爪位置卡接待拆零件即可开始操作，作业完成后反向旋转螺杆即可轻松取下工具，不会出现工具与零件卡滞无法分离的情况。对于结构设计从业者来说，这款工装的设计逻辑非常具有参考性，没有追求复杂的功能叠加，完全围绕拆卸作业的核心痛点——受力均匀、适配性强、操作便捷来做结构优化，每一处结构细节都对应实际作业中的常见问题，比如铰接钩爪解决不同直径零件的贴合问题，梯形螺纹解决大载荷下的传动可靠性问题，限位结构解决操作过程中的安全隐患问题，圆弧顶尖解决轴端基准保护问题，所有设计点都服务于实际作业需求，没有冗余的结构设计。在三维建模过程中，各部件的配合间隙经过合理设置，铰接部位的转动间隙控制在合理范围，既保证钩爪转动灵活，又不会出现过大的松旷量，避免作业时钩爪晃动导致卡接错位；螺纹副的配合精度按照工装常用的公差等级设置，保证转动顺畅的同时具备足够的承载能力，整体模型的各部件都具备可加工性，不需要特殊的加工工艺即可完成实物制作，完全可以直接作为工装设计的参考方案使用。
