集成式化工工艺撬装管路设备结构

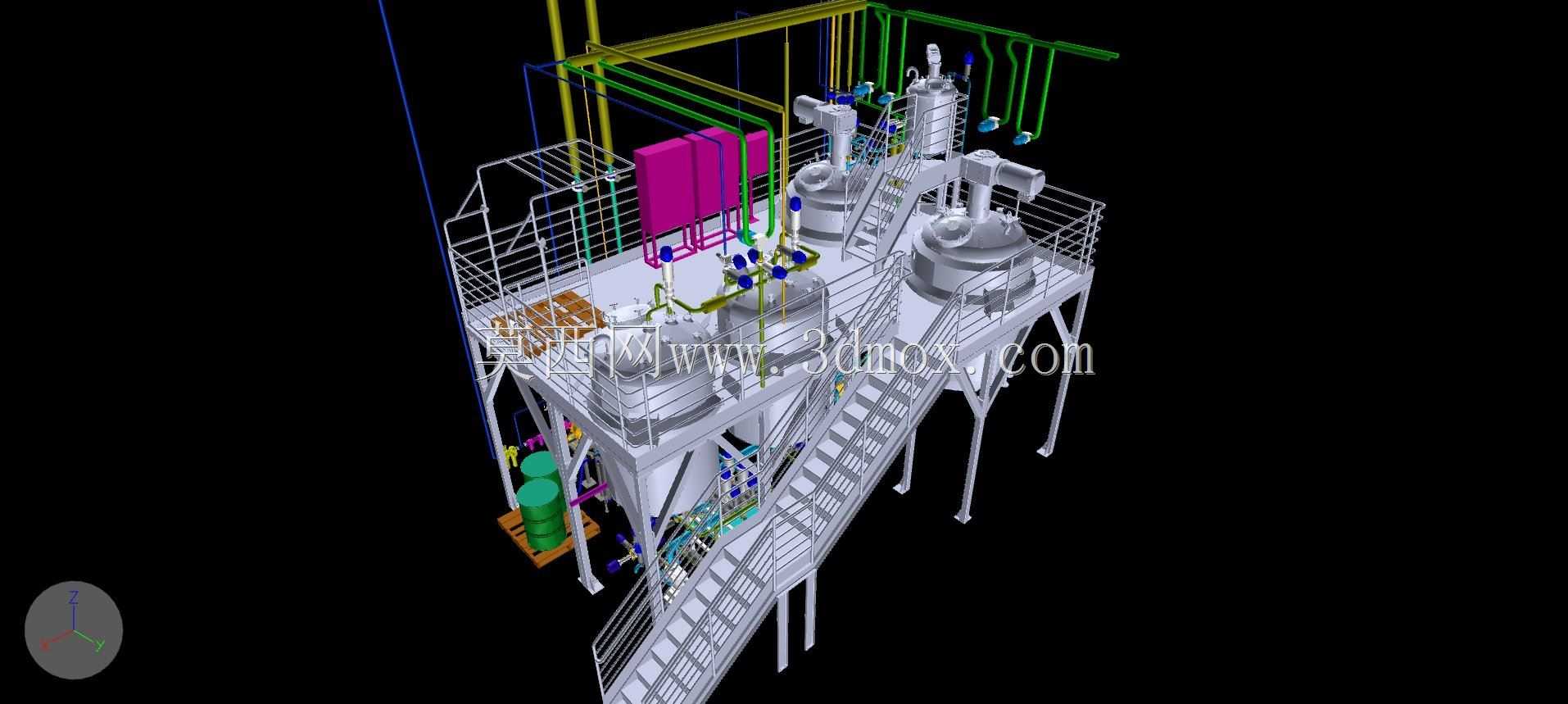

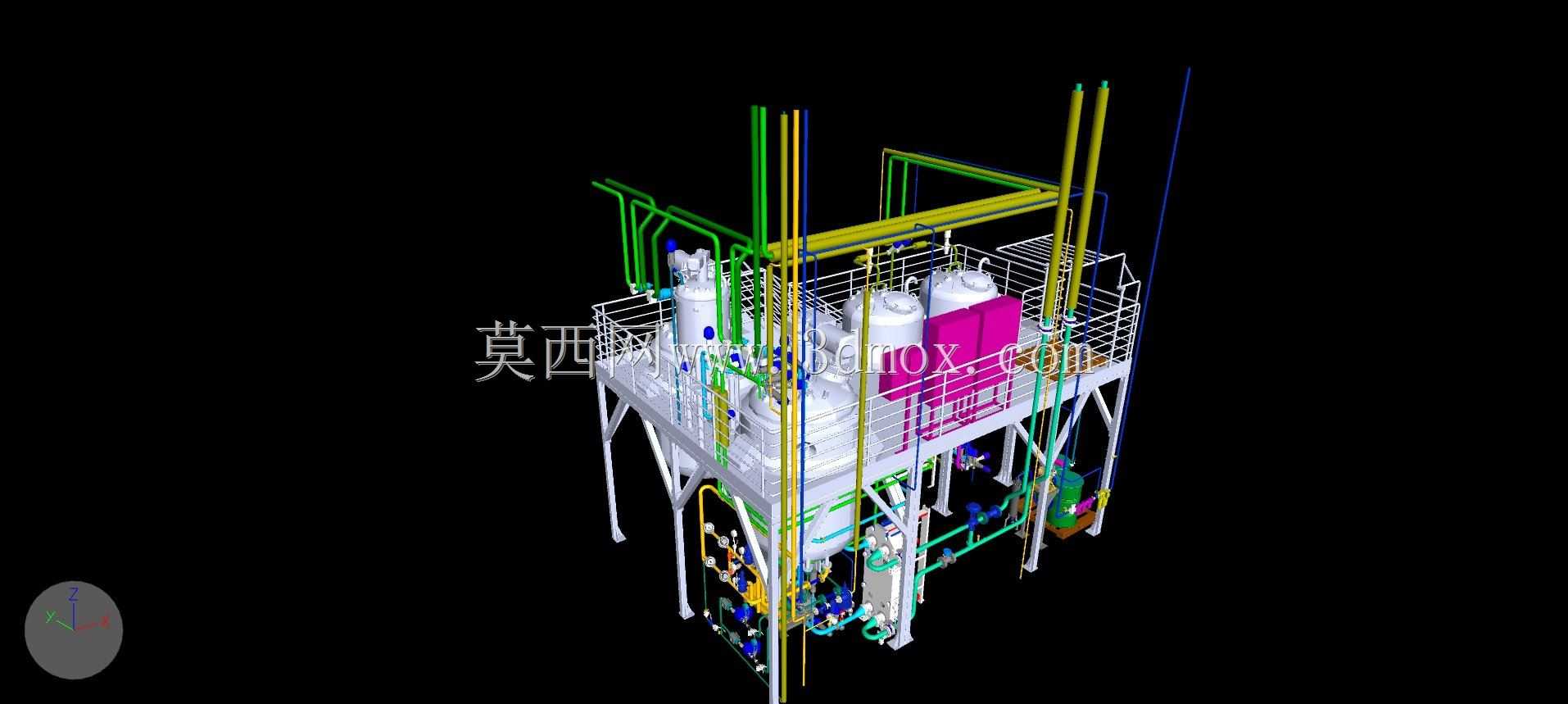

　　这套集成式工艺撬装结构，核心是将多台反应、存储类容器与配套管路、操作平台整合为独立模块化单元，在化工、精细化工、医药中间体生产的现场安装场景中，这类撬装结构能大幅缩减现场施工周期，所有管路连接、设备定位、操作防护结构都在预制阶段完成装配校验，运抵现场后仅需对接进料、出料、公用工程接口即可投入使用，避免了现场分散安装带来的管路排布错乱、安装精度不足、施工周期冗长等问题。从结构设计逻辑来看，整体采用型钢焊接作为主承载机架，机架立柱采用H型钢搭配斜向支撑，充分考虑满载状态下容器、介质、管路及操作载荷的承重需求，机架底部预留统一的地脚安装孔位，安装边界适配标准工业厂房的设备基础间距，无需额外定制特殊基础，上层操作平台采用花纹钢板铺设，

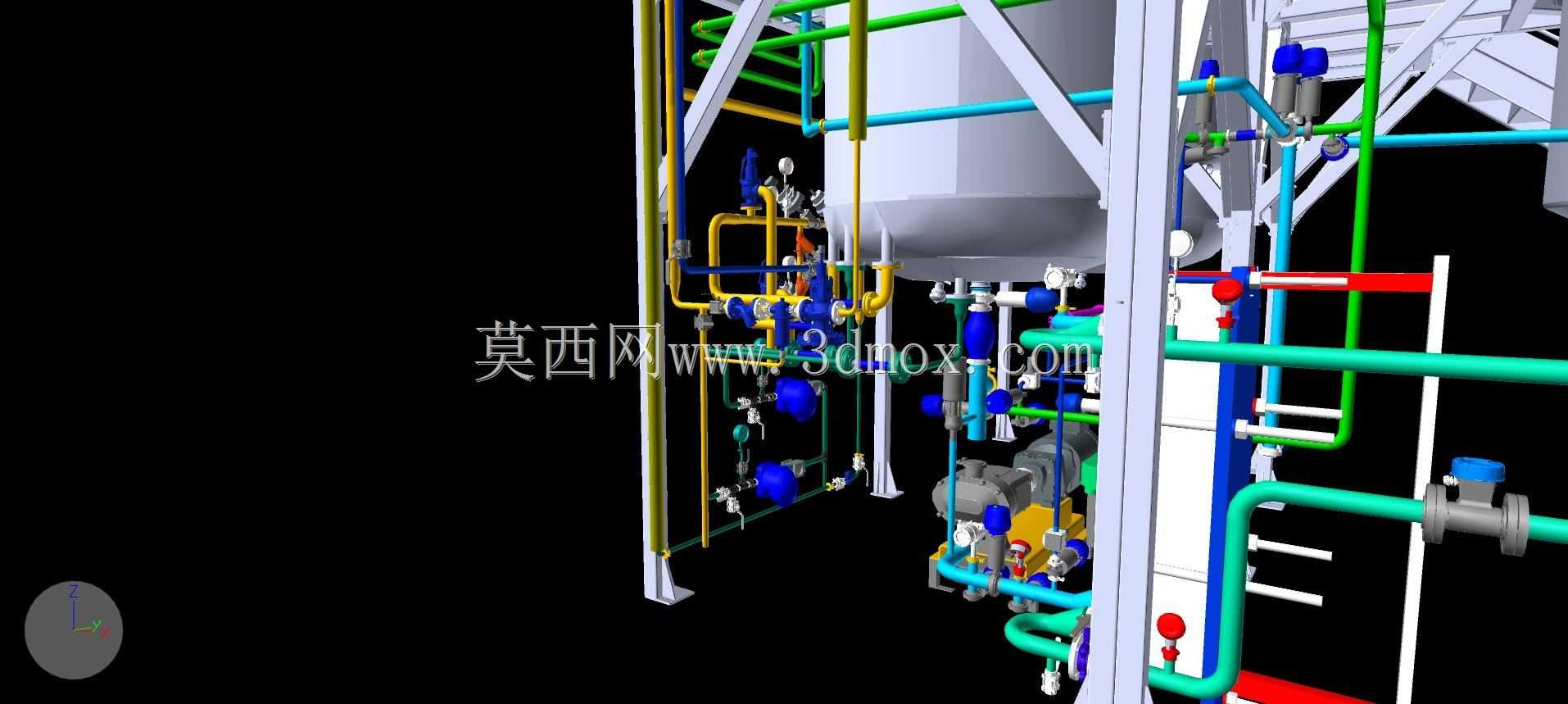

　　周边设置1.2米高的防护栏杆，栏杆间隙符合工业操作平台安全规范，平台预留的操作空间能满足日常巡检、阀门操作、仪表校准的人员活动需求，不会出现操作空间局促、安全距离不足的问题。管路排布上，不同介质的管路采用差异化的色标区分，气相管路、液相管路、公用工程管路分层排布，避免不同介质管路交叉干扰，管路转弯处采用标准弯头连接，减少流体输送阻力，管路支架与机架采用螺栓连接，方便后期维护拆卸，所有管路的法兰对接位置都预留了足够的扳手操作空间，避免后期检修时无法拆卸紧固件。容器部分的布局充分考虑工艺流程顺序，进料端的缓冲容器、反应段的主容器、出料端的存储容器沿工艺流程走向依次排布，减少管路的无效长度，降低流体输送过程中的压损，容器顶部的安全阀、

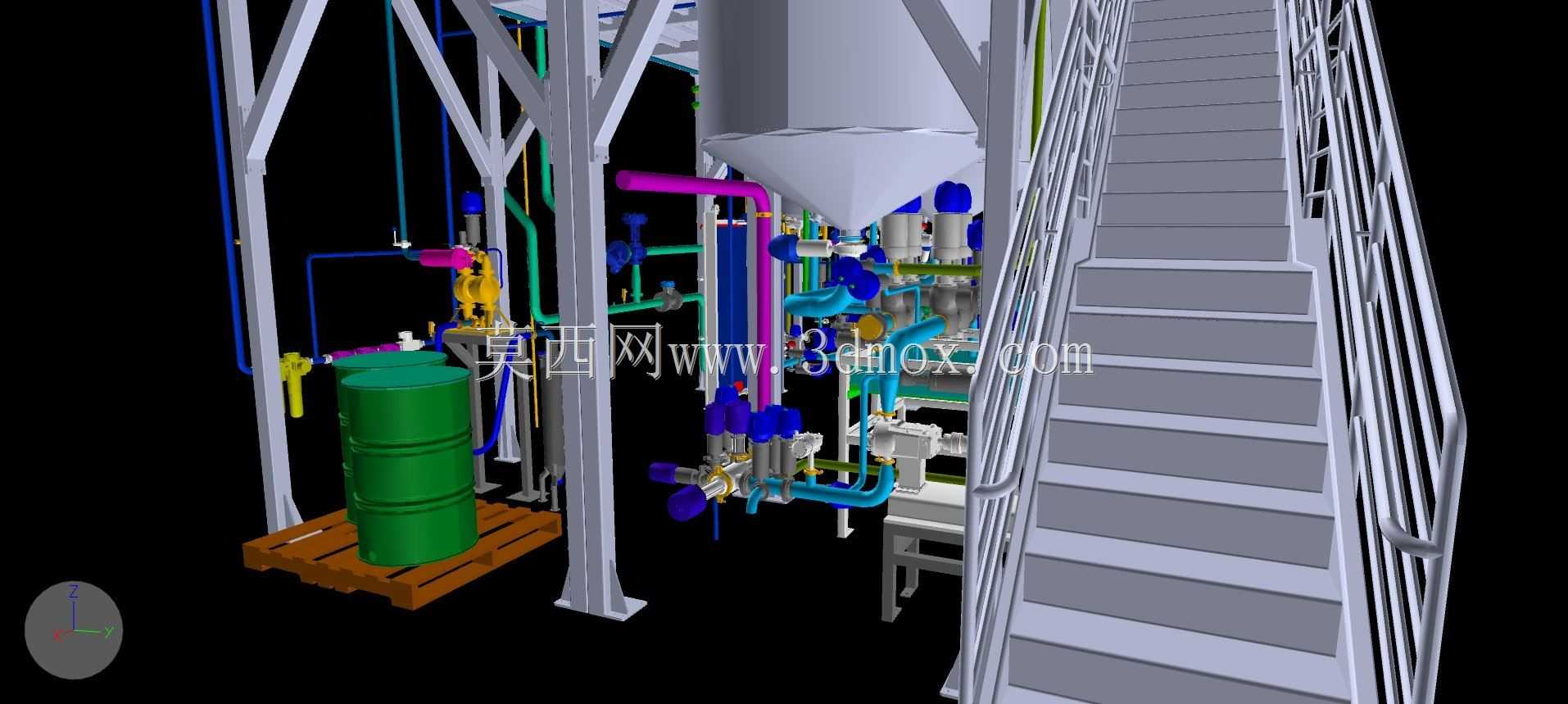

　　压力表、温度传感器接口都预留了标准安装位，且位置处于操作人员站在平台上可直接观测、操作的区域，无需额外攀爬或借助特殊工具即可完成日常参数读取。设计过程中同步考虑了运输边界，整体撬块的外形尺寸满足常规公路货运的限高、限宽要求，无需拆解即可整体装车运输，避免了分体运输后现场二次组装的精度偏差，机架底部设置了叉车孔位与吊装吊耳，吊装位置经过重心校核，吊装过程中不会出现倾斜、结构变形的问题。管路的固定支架间距符合管路设计规范，针对不同管径的管路设置对应规格的管卡，避免设备运行过程中管路因流体脉动产生振动疲劳，对于存在温差的管路，还预留了热膨胀补偿的余量，避免热胀冷缩产生的应力拉裂焊缝。操作平台的踏步位置设置在撬块的侧方，

　　避开管路与阀门的操作区域，人员上下平台不会与阀门操作、仪表巡检的动线产生冲突，平台上的积液孔均匀排布，避免清洗或泄漏的介质在平台面积存。整套结构的设计完全围绕模块化预制、快速部署、便捷运维的核心需求，将原本需要在现场分散安装的多台设备、管路、操作结构整合为一个独立单元，既保证了工艺功能的完整性，又兼顾了运输、安装、操作、维护全流程的工程实用性，在中小型化工生产装置、移动式生产单元、临时生产设施的搭建中，这类撬装结构的应用优势十分突出，能有效降低现场施工的人工成本与时间成本，同时预制阶段的装配精度也比现场散装有更可靠的质量保障。
