手动螺旋式台虎钳夹持工装结构设计

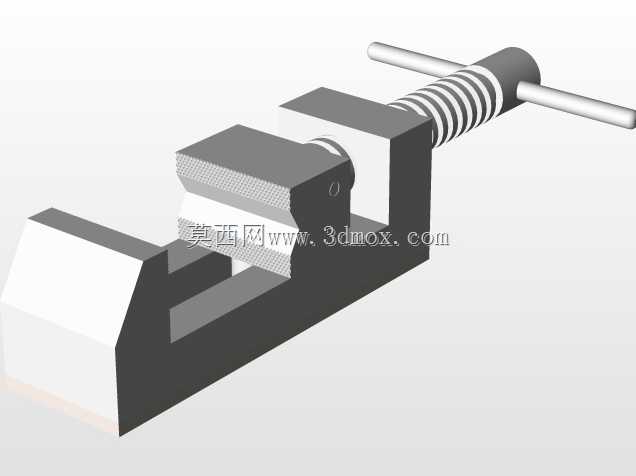

　　梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的轴向夹紧力，同时具备一定的自锁性能，当手动施加的夹紧力撤除后，丝杠不会因为工件的反作用力自行松脱，能够持续保持夹持状态。丝杠两端通过限位结构与固定钳身连接，限制丝杠的轴向窜动，转动丝杠时，配合活动钳身上的螺母副，即可带动活动钳身开合，实现对不同尺寸工件的夹紧与松开。钳口部分采用可拆卸式设计，钳口板表面加工有交叉网纹，能够增加与工件接触面的摩擦力，避免光滑工件在夹紧受力时出现滑移，针对不同材质的加工需求，也可以更换为软质钳口板，防止夹伤已加工完成的工件表面。两侧的操作杆为穿入丝杠头部的长杆结构，不需要额外配置扳手，手动扳动操作杆即可转动丝杠，操作杆的长度经过力学优化，在机械加工、钳工装配、维修作业等场景中，手动螺旋虎钳是工位上出现频率极高的通用夹持器具，不管是小型零件的锉削、钻孔、攻丝工序，还是装配过程中对工件的临时固定，都需要依靠这类夹具提供稳定的夹持力，避免工件在受力过程中出现位移、晃动，保障加工精度与操作安全。这款手动螺旋虎钳的结构设计完全围绕手动操作的实用性展开，整体采用分体式铸铁基座搭配活动钳身的布局，固定钳身与基座为一体化结构，保证整体刚性，活动钳身通过底部的导向结构与基座配合，沿夹紧方向做直线往复运动，导向间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能控制钳口上下方向的窜动量，避免夹紧工件时出现钳口上翘的问题。传动部分采用梯形螺纹丝杠结构，相比普通三角螺纹，

　　在普通人手的施力范围内，就能提供足够的夹紧力矩，满足常规金属零件的夹持需求，不需要借助加力杆，避免过大的夹紧力导致丝杠变形或者工件被夹损。从安装边界来看，这款虎钳的基座底部预留了标准的安装螺栓孔位，可以直接固定在钳工工作台或者机床工作台上，安装孔的间距符合通用工位的安装尺寸规范，不需要额外加工转接板即可完成固定，整体外形尺寸适配中小型工位的使用需求，钳口最大张开量覆盖常规小型零件的夹持范围，既不会因为尺寸过大占用过多工位空间，也能满足绝大多数日常作业的夹持需求。在设计过程中，需要重点考量几个核心的结构细节：首先是导向结构的配合精度，活动钳身与基座导轨的配合间隙如果过大，夹紧工件时活动钳身会出现偏摆，导致钳口无法与工件完全贴合，

　　夹持力分布不均，不仅会影响加工稳定性，长期使用还会造成导轨的不均匀磨损，缩短使用寿命；如果间隙过小，滑动阻力过大，手动操作时会出现卡顿，尤其是在有切削液、金属碎屑进入导轨缝隙的工况下，很容易出现活动钳身卡死的问题，因此设计时需要预留合理的配合公差，同时在导轨位置设计简单的挡屑结构，减少碎屑进入配合面的概率。其次是丝杠与螺母副的润滑设计，梯形螺纹传动需要定期润滑才能保持操作顺畅，设计时在螺母位置预留了润滑脂加注的空间，日常维护时不需要完全拆解虎钳，即可完成润滑保养，降低维护难度。另外，钳口的平行度是影响夹持精度的关键指标，固定钳口与活动钳口在全行程范围内的平行度需要控制在合理公差范围内，夹紧矩形工件时，钳口能够与工件表面完全贴合，

　　避免出现点接触或者线接触的情况，防止工件被夹出压痕，同时保证夹持的稳定性。在实际使用场景中，这类手动螺旋虎钳不仅用于传统的钳工工序，在小型数控铣床、钻床的工位上也常作为配套夹具使用，针对小批量、多品种的零件加工，手动虎钳的装夹速度快，调整灵活，不需要复杂的液压或者气动配套系统，成本更低，维护更简单，对于维修工位、教学实训场景来说，这类结构简单、可靠性高的虎钳更是不可替代的工装器具。设计时还需要考虑不同工况下的受力情况，当夹紧工件进行锤击、锉削等带冲击的作业时，虎钳的整体结构需要具备足够的抗冲击性能，因此基座与固定钳身的连接位置采用大圆角过渡，避免应力集中，防止长期受冲击出现开裂问题。丝杠头部的操作杆孔采用贯通式设计，操作杆可以根据使用需求在孔内滑动，调整力臂长度，在需要较大夹紧力的时候，可以将操作杆调整到更长的力臂位置，轻松施加足够的力矩，松开时也可以借助力臂快速转动丝杠，提升操作效率。整体结构没有多余的复杂零件，所有零部件都具备良好的加工工艺性，适合批量铸造、机加工生产，零部件的互换性强，长期使用后如果出现钳口磨损、丝杠变形等问题，可以单独更换对应的配件，不需要整体报废，降低全生命周期的使用成本。
