外啮合槽轮式日内瓦间歇传动机构

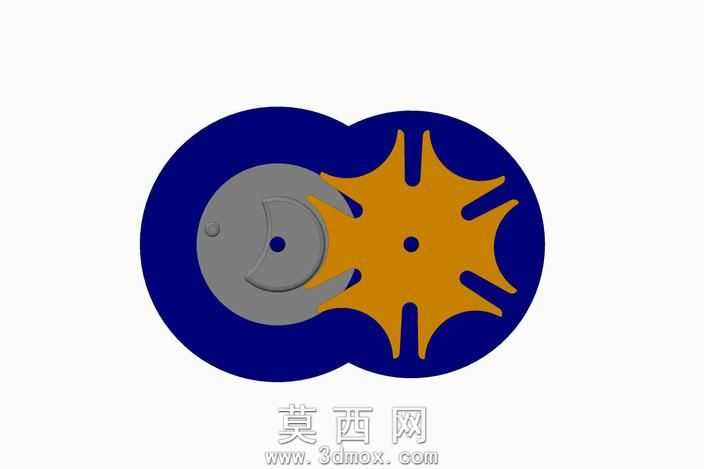

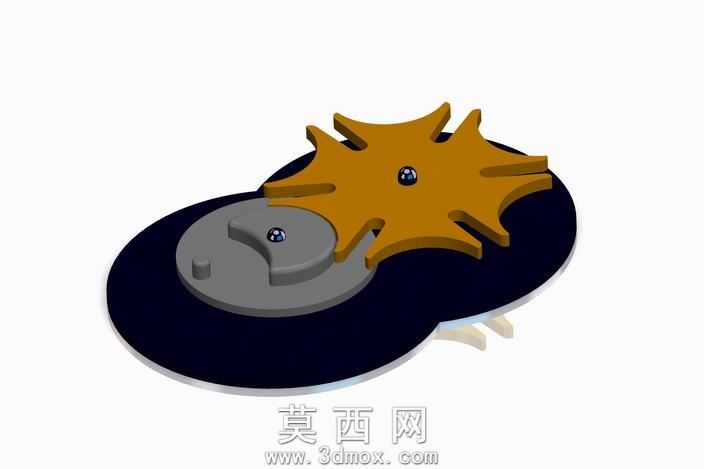

本作品为经典外啮合日内瓦机构即槽轮间歇传动机构的三维建模成果，建模过程严格遵循机械设计手册中槽轮机构的设计规范，先完成核心参数的推演计算：确定槽轮的槽数为6槽，对应主动拨盘的圆柱销数量为1，可实现主动件连续回转时，从动槽轮完成单次60度的间歇转位，传动过程中动停比符合常规间歇送进、转位工位的使用需求。建模阶段先绘制机构的运动平面草图，以两构件的中心距为基准定位，分别绘制主动拨盘的偏心圆柱销轮廓、拨盘锁止弧轮廓，以及从动槽轮的径向槽轮廓、槽轮锁止凹弧轮廓，确保锁止弧配合间隙均匀，圆柱销进入和退出径向槽时的位置处于槽轮中心与拨盘中心的连心线垂直方向，避免传动过程中出现刚性冲击。完成草图后对两个核心构件进行拉伸实体建模，分别为拨盘和槽轮添加中心安装孔、定位凸台等细节结构，建模过程中对构件的棱边添加合理的工艺倒角，避免应力集中问题。材质与渲染阶段，为主动拨盘赋予哑光灰色金属材质，模拟调质钢的表面质感，为从动槽轮赋予暖金色金属质感，区分两个传动构件的同时提升视觉辨识度，为外围的机构安装护板赋予深蓝色哑光工程塑料材质，既还原机构的实际安装防护结构，也通过色彩对比突出核心传动副的结构形态。结构设计上严格保证机构的运动合理性：主动拨盘匀速回转时，圆柱销未进入槽轮径向槽的阶段，槽轮的锁止凹弧被拨盘的锁止弧完全卡合，槽轮保持静止锁止状态；当圆柱销切入径向槽时，锁止弧恰好脱离配合，槽轮在圆柱销的驱动下完成定角度回转，当圆柱销脱离径向槽时，锁止弧再次进入配合位置，槽轮重新进入静止状态，完整实现间歇转位的传动功能。建模过程中对所有配合面进行了干涉检查，确保运动全程无构件碰撞，各转动副的配合间隙符合机械装配的公差要求，可直接用于机构运动仿真演示、机械原理教学展示，也可作为自动化设备中转位机构的设计参考模板。
