奥迪车型汽车齿轮箱螺旋齿轮三维设计

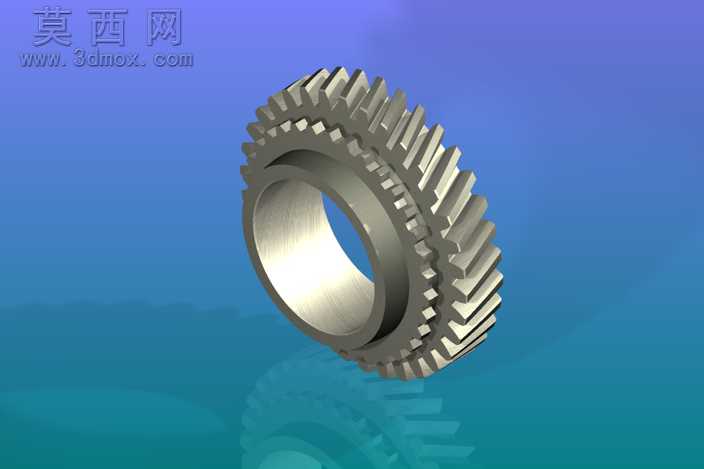

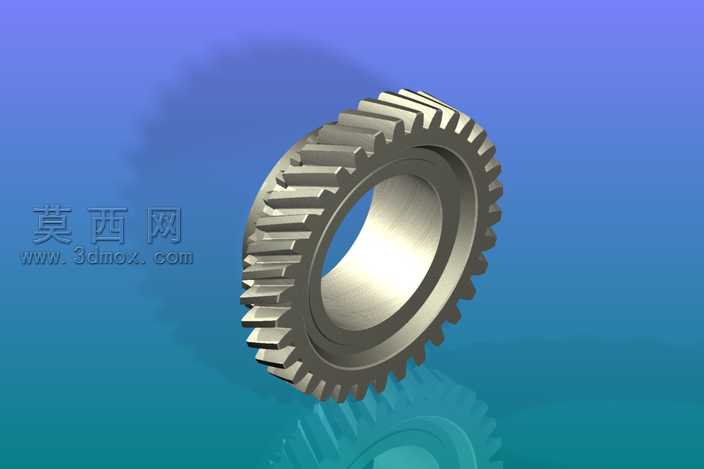

本螺旋齿轮模型针对奥迪车型汽车齿轮箱输出系统的实际使用需求开展三维设计，建模过程严格遵循汽车传动齿轮的工程设计规范，完整还原了实物齿轮的全部结构特征。建模阶段首先依据齿轮传动的参数要求确定基础几何参数，依次完成齿圈基体、螺旋齿形、侧边结合齿的结构搭建：齿圈部分采用回转建模方式构建环形基体，精准控制内孔直径、齿圈宽度、轮缘厚度的尺寸比例，保证基体结构的强度适配传动工况需求；螺旋齿部分通过螺旋线引导齿形轮廓扫掠生成，严格匹配螺旋角、模数、齿数的设计参数，逐齿校准齿形的渐开线轮廓，确保齿面啮合的贴合度符合传动精度要求；侧边的结合齿结构采用阵列建模方式生成，均匀排布的小齿结构与主螺旋齿形成同轴配合结构，满足齿轮箱内换挡结合、动力传递的功能需求。材质设计上模拟合金结构钢的金属质感，为模型赋予细腻的金属材质属性，齿面部分设置轻微的反光效果模拟机加工后的金属表面质感，基体部分调整材质粗糙度体现热处理后的金属色泽，整体渲染效果还原真实钢制齿轮的视觉特征。结构设计层面充分考虑该齿轮在汽车齿轮箱输出系统中的工作场景，主螺旋齿用于传递持续动力，螺旋齿的结构设计可有效降低传动过程中的冲击与噪音，提升传动平稳性；侧边的结合齿结构用于与同步器部件配合，实现挡位切换时的动力衔接，各结构的尺寸公差、形位公差均参考汽车齿轮的行业设计标准设定，保证模型具备工程参考价值。建模过程中对齿根过渡圆角、齿端倒角等细节结构做了完整还原，避免应力集中问题的出现，同时对齿轮内孔的安装定位面做了精准的结构刻画，还原实际装配中的定位配合特征，整体模型结构完整，细节丰富，可用于汽车传动系统的结构展示、齿轮箱装配模拟、传动原理教学等场景。
