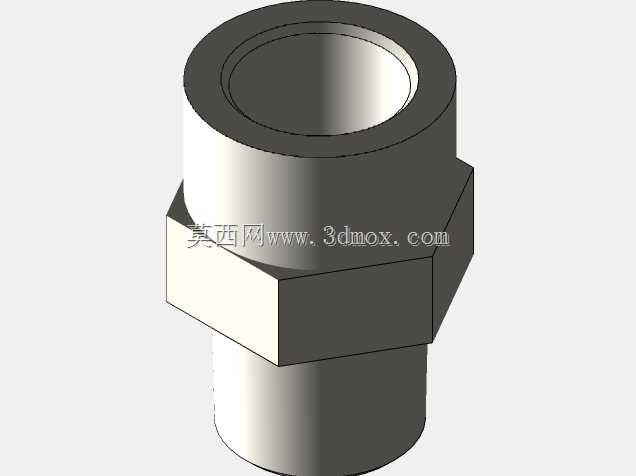

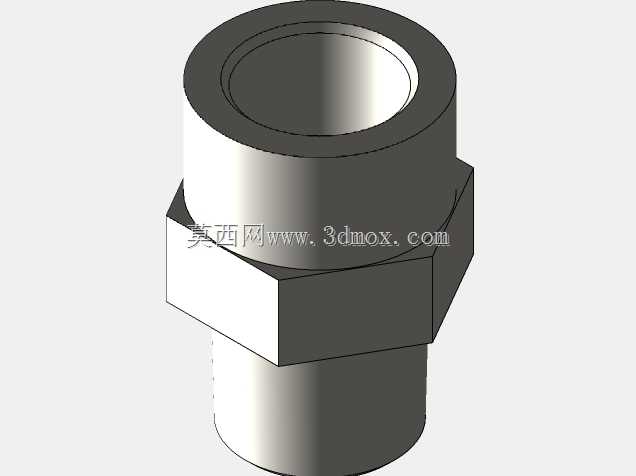

1/4英寸NPT内外丝六角转接接头结构

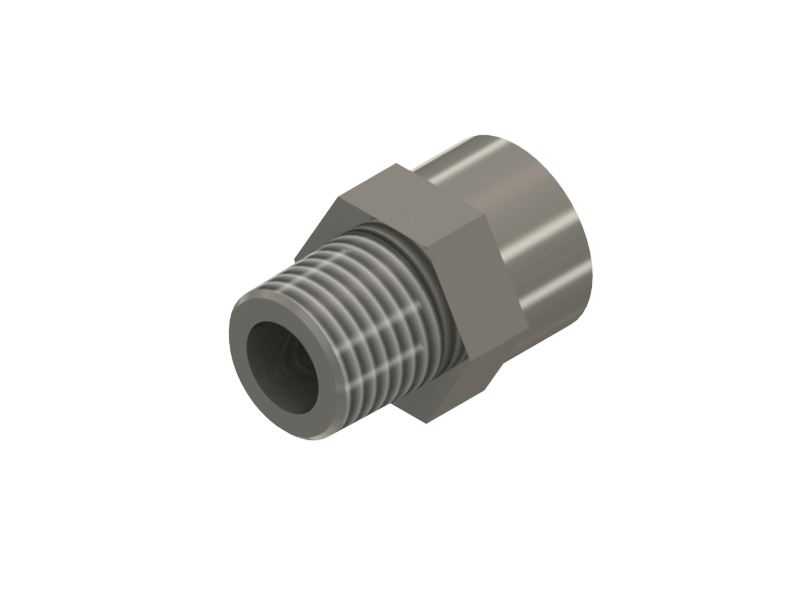

　　在气动控制回路、低压液压输送、小型流体管路布设的现场场景里，这类两端带1/4英寸NPT螺纹的六角转接件是管路排布里最常用的基础连接件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界，往往在装配阶段才发现扳手操作空间预留不足，或是螺纹旋合长度不够导致密封失效。从实际使用场景来看，这类接头主要用于同规格NPT螺纹的管路对接，一端外螺纹接入带内螺纹的阀块、传感器基座或是管路端接件，另一端内螺纹可以对接同规格外螺纹的管路、压力表或是小型控制元件，中间的六角结构是专门为管钳、活动扳手预留的夹持位，避免安装时螺纹部分因为夹持受力产生变形，影响螺纹配合精度。

　　设计这类接头的时候，首先要明确NPT锥管螺纹的密封特性，不同于直螺纹需要额外搭配密封圈，NPT螺纹依靠牙型的锥度过盈配合实现密封，所以建模时要严格遵循1/4NPT螺纹的基准距离、牙型角参数，外螺纹的大端直径、内螺纹的小端直径都要符合螺纹规范，否则实际加工出来的零件要么旋合过松出现泄漏，要么旋入过紧导致螺纹牙崩裂。中间六角对边尺寸的选取要兼顾两个维度，一是要匹配常用扳手的开口规格，不能随意设置非标的对边尺寸，否则现场安装找不到合适的工具；二是六角的厚度要足够承受安装时的拧紧力矩，避免薄壁结构在拧紧时出现六角棱边变形，后续拆卸的时候无法夹持。

　　从安装边界来看，这类接头安装完成后，六角部分的径向空间要预留至少1.5倍对边尺寸的操作空间，方便扳手卡入完成拧紧动作，轴向方向要注意外螺纹的旋入长度，1/4NPT的有效旋合长度一般控制在4-5个牙距，不能盲目将外螺纹做的过长，否则旋入基座后会顶到内部流道，造成流道通径缩小影响介质流通。接头内部的通径设计要匹配1/4管路的流量需求，不能因为结构强度需求盲目加厚内壁缩小通径，也不能为了追求大通径做薄壁厚导致接头耐压能力不足，常规工况下这类接头的壁厚要满足1MPa工作压力下的强度要求，针对气动回路的应用场景，内壁的粗糙度不用做过高要求，但是如果用于液压油或是有洁净要求的流体输送，内壁要避免出现台阶、毛刺，防止介质残留或是流阻增大。

　　很多设计人员在建模的时候容易忽略螺纹收尾的结构，外螺纹靠近六角的位置要做合理的退刀槽，或是留出不完整螺纹的过渡段，否则实际加工时螺纹无法加工到六角端面，安装时会出现外螺纹无法完全旋入基座，导致两个配合面之间留有缝隙，即使螺纹密封到位，缝隙处也容易积存介质造成腐蚀。内螺纹的端口要做微小的倒角，一是方便对接的外螺纹顺利导入找正，二是可以去除端口的加工毛刺，避免安装时毛刺脱落掉入管路内部，造成下游的阀件、传感器堵塞。六角部分的棱边要做微小的倒钝处理，避免安装操作时划伤操作人员，同时也能提升零件的外观质感，不会因为锐边磕碰造成镀层脱落生锈。

　　在不同的应用场景下，这类接头的材质选择也有区别，普通气动回路常用镀锌碳钢材质，成本低强度足够；有腐蚀性介质的场景会选用304或是316不锈钢材质；轻量化的气动设备上也会用到铜质或是铝合金材质的接头，但是不管选用哪种材质，建模时的尺寸基准都是统一的，螺纹参数、六角尺寸、通径大小不会因为材质变化产生改动，只是在壁厚设计上可以根据材质的强度特性做微小调整。实际装配时，这类接头不需要额外缠绕过多的生料带，只要螺纹参数符合规范，正常拧紧后就能实现可靠密封，很多现场出现的泄漏问题，往往是因为建模时螺纹参数偏差，或是安装时没有对准螺纹轴线强行拧紧造成螺纹牙损坏，而非结构设计本身的问题。
