1/2英寸BSP螺纹二通式球阀结构

　　在民用给排水、小型液压回路、低压气动输送以及化工实验台架的管路布设场景里，小通径螺纹连接球阀的出镜率始终居高不下，这类构件不需要复杂的法兰对接工序，仅靠管螺纹咬合就能完成密封固定，非常适合空间局促、后期需要频繁拆装维护的管路节点。这款1/2英寸规格的BSP螺纹球阀，核心作用就是在管路系统中承担通断控制职能，和同通径的截止阀、闸阀相比，它的流道阻力更小，全开状态下介质流通几乎没有额外压损，而且启闭行程极短，只需要将手柄旋转90度就能完成全开或全关操作，操作人员不需要额外判断开度，直观性极强。

　　从结构设计逻辑来看，这款球阀采用了最经典的浮动球结构，球体本身没有固定的转轴支撑，在介质压力作用下，球体可以向出口侧的阀座产生微量位移，紧紧压合在出口密封面上，保证低压工况下也能实现可靠密封，这种结构对于小通径阀门来说，零件数量更少，装配工序更简单，后期维护更换密封件的难度也远低于固定球结构。两端的连接螺纹选用BSP标准，也就是英制惠氏管螺纹，这种螺纹的牙型角为55度，密封配合时可以配合生料带或者密封胶实现螺纹副的间隙填充，在欧洲体系的管路设备、进口小型液压站以及老旧民用管路改造项目中适配性极强，不需要额外做螺纹转换接头就能直接对接现有管路。

　　设计过程中首先要考虑的是安装边界的适配性，1/2英寸的公称通径对应的螺纹大径在20.9mm左右，整个阀体的外形轮廓控制在紧凑范围内，不会因为阀体体积过大挤占周边管路的布设空间，两端螺纹的同轴度公差需要严格控制在0.1mm以内，否则安装时会出现螺纹咬合错位，强行拧入会导致螺纹滑牙或者阀体受力开裂。球体的流通孔直径和公称通径保持一致，做了全通径设计，介质流经时不会因为通径缩径产生涡流，一方面可以降低管路的压力损失，另一方面也能减少介质中的杂质在阀腔内堆积的概率，降低卡涩故障的发生概率。阀杆和球体的连接部位采用了扁方传动结构，相比传统的销钉连接，这种结构的传动接触面积更大，频繁启闭时不会出现销钉剪断的问题，而且装配时不需要额外做销钉的压装工序，装配效率更高。

　　密封结构的设计是这类小球阀的核心要点，阀座材料选用改性聚四氟乙烯，这种材料的摩擦系数极低，球体转动时的阻力矩很小，手动操作时不需要太大的力度就能完成启闭，同时它的耐腐蚀性覆盖了大多数常见的水、油、低压气体以及弱腐蚀性介质，适用场景更广。阀杆部位设置了双重O型圈密封，最外侧的防尘圈可以阻挡外界的灰尘、杂质进入阀杆摩擦副，避免长期使用后阀杆部位出现磨损失效，内侧的密封O型圈则承担阀杆处的介质密封职能，即使在长期带压状态下也不会出现外漏问题。手柄的设计采用了扁平式加长结构，力臂长度经过核算，即使在阀座出现轻微老化、操作力矩上升的情况下，操作人员也不需要借助额外工具就能完成启闭操作，手柄表面做了防滑纹理处理，沾有油污或者水迹时也不会出现打滑问题。

　　在实际选型应用时，需要注意这款球阀的适用压力范围，浮动球结构搭配软密封的设计，更适合1.6MPa及以下的中低压管路场景，如果用在高压工况下，球体受到的介质推力过大会导致阀座变形，启闭力矩急剧上升，甚至会出现密封失效的问题。安装过程中要注意两端螺纹的拧入深度，不能因为追求密封效果过度拧入，否则会导致阀体端口部位出现应力集中，在温度变化产生热胀冷缩时容易出现阀体开裂的问题。日常维护时不需要对整个阀门进行拆解，只需要定期检查阀杆部位的密封状态，如果出现轻微外漏，适当压紧阀杆处的压盖螺母就能解决问题，当阀座出现磨损导致内漏时，只需要拆下阀体两端的连接螺塞，就能取出球体和阀座进行更换，不需要将整个阀门从管路上完全切割下来，维护成本极低。

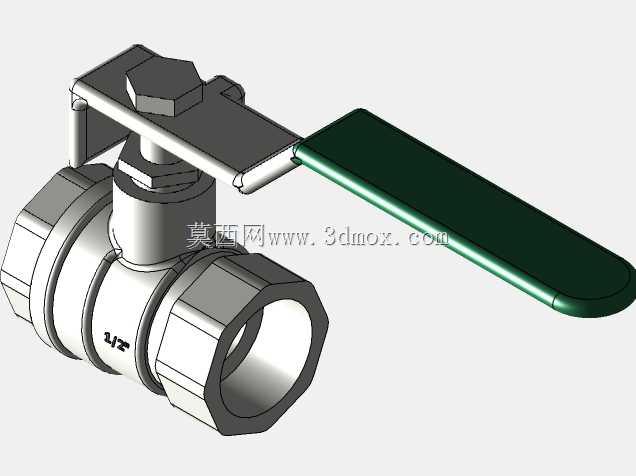

　　从建模的细节处理来看，整个阀体的流道部位做了圆角过渡处理，避免了直角结构带来的应力集中问题，同时也能减少介质流动时的湍流噪音。阀体的外表面做了规整的六角结构，安装时可以用普通扳手直接夹持，不需要定制专用的工装夹具，适配现场安装的通用工具条件。球体的表面粗糙度要求控制在Ra0.8以下，和阀座接触时的密封面没有加工刀痕，保证密封的可靠性，建模时需要严格控制球体的圆度公差，避免出现椭圆度超差导致的密封面贴合不严密问题。
